ネットワークカメラ

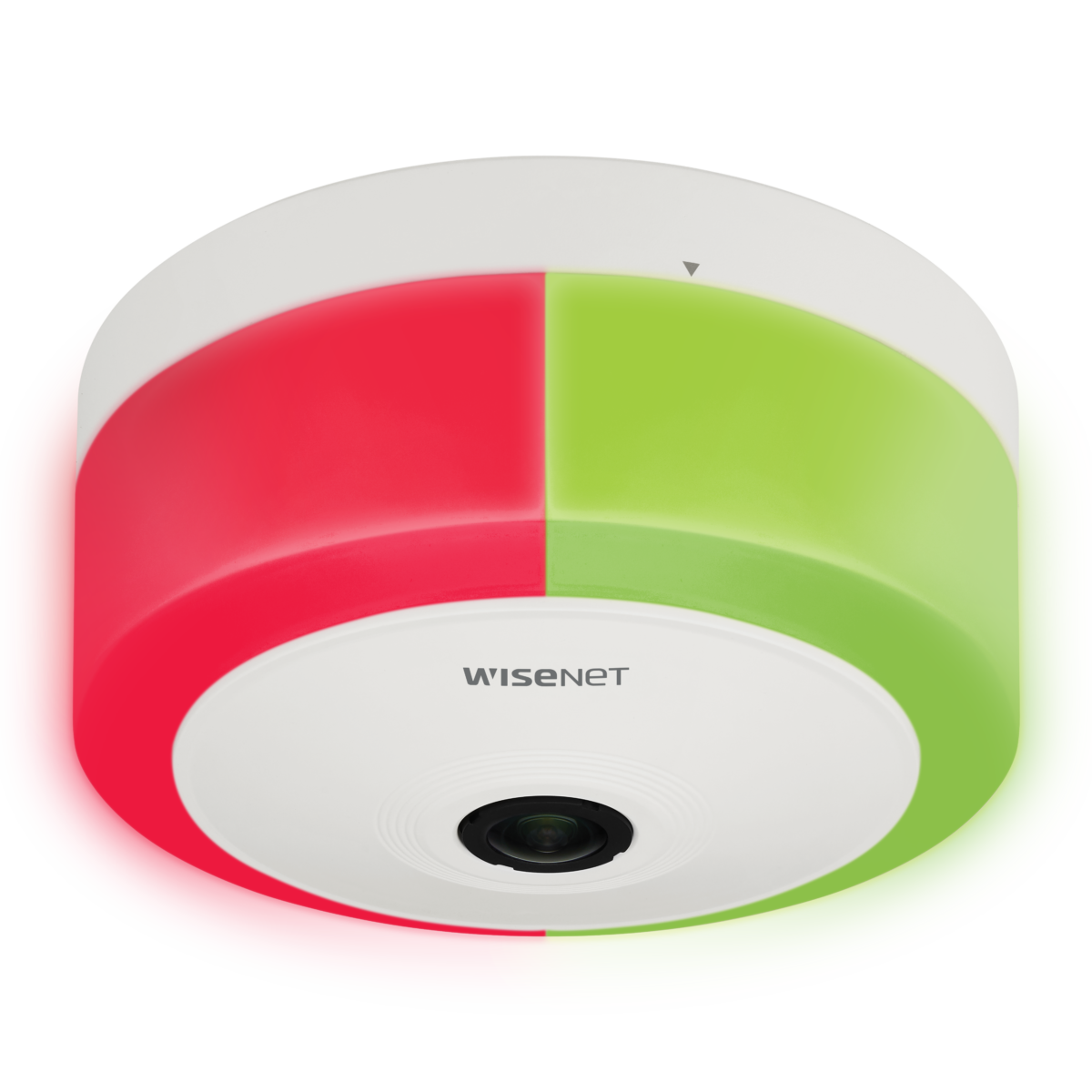

TNF-9010
12MP 駐車誘導 魚眼カメラ
Key Features
• 最大 30fps/25fps@ 3008x3008 解像度
• ステレオグラフィックタイプのレンズ、周辺領域の解像度向上
• 360° モニタリング、オンボードデワーピング
• AIに基づく駐車検知・分析、最大16台まで駐車可否を判断
• 7つのカラーモード対応
• 中央/側面のレースウェイの設置可能
• デフォーカス/モーション感知及び、タンパリングサポート
• 非常ベル連動、アラーム/オーディオ入出力
• ステレオグラフィックタイプのレンズ、周辺領域の解像度向上
• 360° モニタリング、オンボードデワーピング
• AIに基づく駐車検知・分析、最大16台まで駐車可否を判断
• 7つのカラーモード対応
• 中央/側面のレースウェイの設置可能
• デフォーカス/モーション感知及び、タンパリングサポート
• 非常ベル連動、アラーム/オーディオ入出力
Product availability may vary by region.
Please contact your regional representative.
Hanwha Vision is formerly known as Hanwha Techwin.
Overview
高解像度で360°モニタリングとAI技術を利用した駐車誘導機能
TNF-9010は12MPセンサーを採用し、高解像度で360°をモニタリングすることができます。

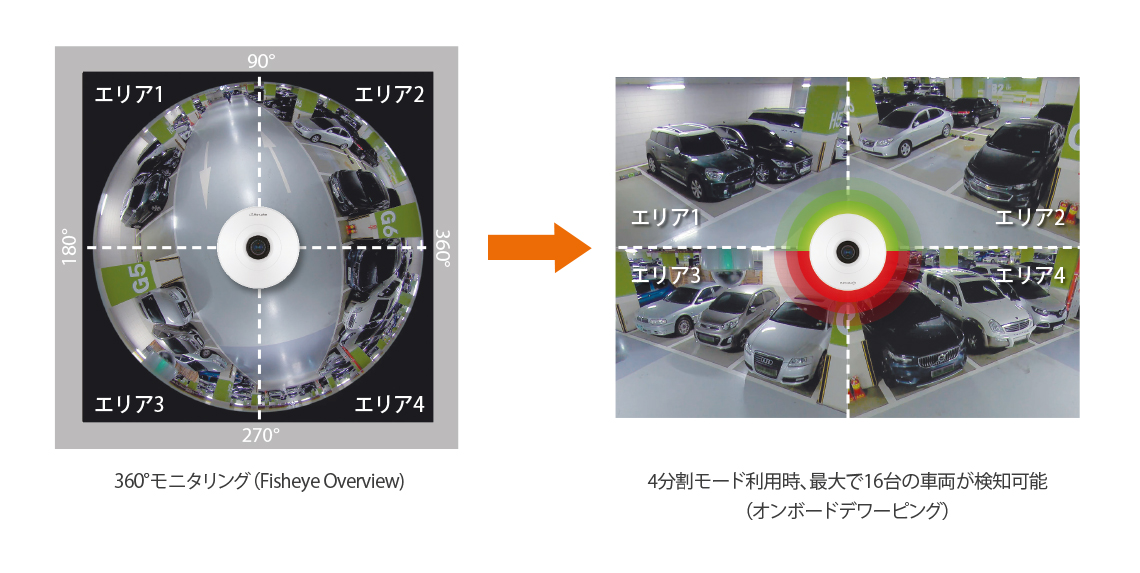

また、AI技術を利用した駐車誘導機能付きで別に分析サーバを設けなくても、最大16台まで（4分割モード・エリアごと最大4台）の 車両検知が可能で、満・空車を判断し、駐車スペースの有無をLED表示でご利用者へお知らせします
また、AI技術を利用した駐車誘導機能付きで別に分析サーバを設けなくても、最大16台まで（4分割モード・エリアごと最大4台）の 車両検知が可能で、満・空車を判断し、駐車スペースの有無をLED表示でご利用者へお知らせします

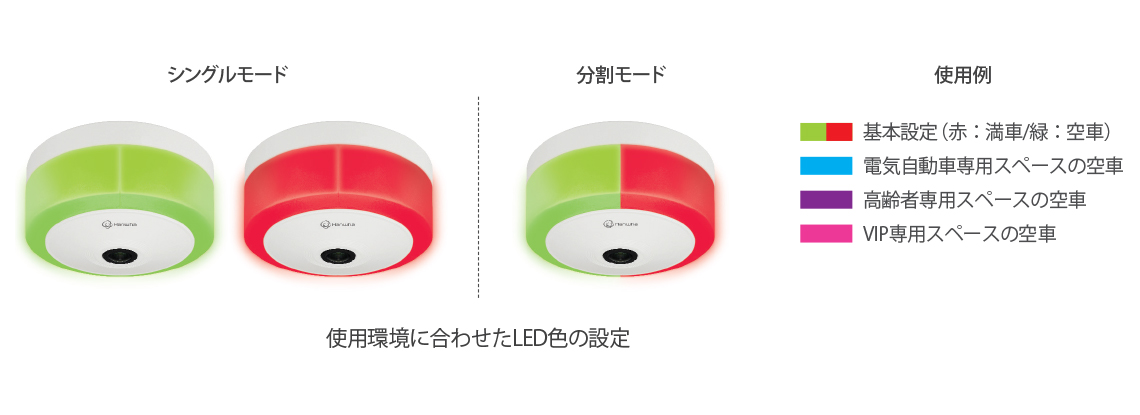

使用環境に合わせたLED色の設定、レースウェイを活用した設置
TNF-9010のLED表示はシングルモードと分割モードおよび7つのカラーモードから設定できます。

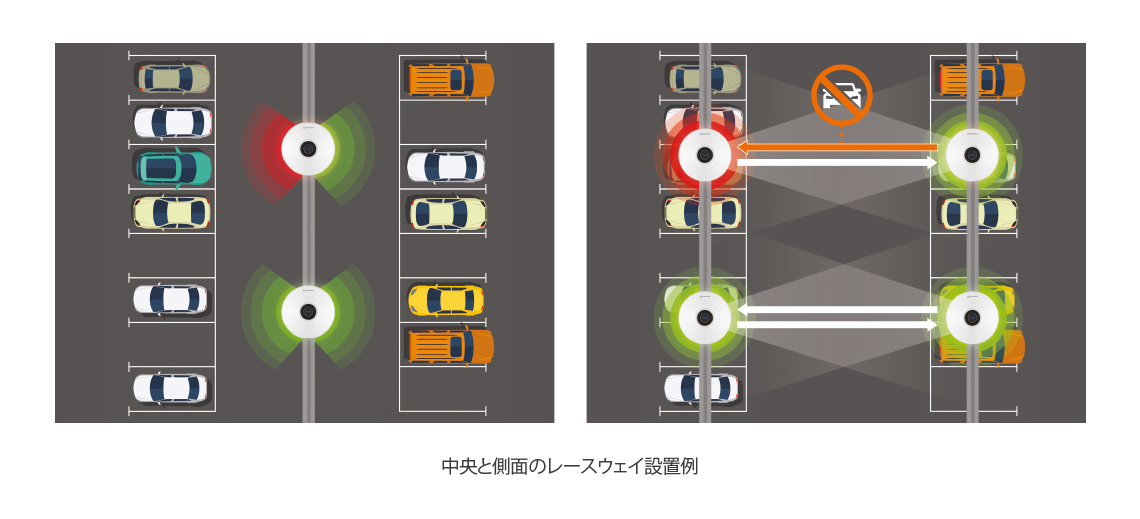

これによって、ユーザーの使用環境（電気自動車、高齢者、VIP等の専用スペース）に合わせたカラー設定ができます。 また、駐車場内の上部レースウェイを利用して、中央または側面へ簡単に取り付けができます。
これによって、ユーザーの使用環境（電気自動車、高齢者、VIP等の専用スペース）に合わせたカラー設定ができます。 また、駐車場内の上部レースウェイを利用して、中央または側面へ簡単に取り付けができます。
製品の仕様
| 映像 | |
|---|---|
| 映像素子 | 1/2.3" 12MP CMOS |
| 解像度 | Original view(1:1): 3008x3008~480x480, Quad view: 3584x2688~640x480, Q1/Q2/Q3/Q4(4:3): 1792x1344~640x480 |
| 最大フレームレート | H.265/H.264: Max.30fps/25fps@3008x3008(60Hz/50Hz), MJPEG: Max.30fps/25fps@1080x1080(60Hz/50Hz) |
| 最低照度 | Color: 0.39 Lux (F2.2, 1/30sec) |
| 映像出力 | CVBS : 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P), for Installation |
| レンズ | |
| 焦点距離 | 1.08mm fixed focal |
| 最大口径比 | F2.2 |
| 画角 | H: 187° / V: 187° / D: 187° |
| 最低被写体距離 | 0.5m(1.64ft) |
| パンニング/チルト/回転 | |
| パンニング/チルト/回転範囲 | Rotate : +/- 180 |
| カメラ機能 | |
| カメラタイトル | Displayed up to 85 characters |
| デイナイト | Auto(Electrical) |
| 逆光補正 | BLC, HLC, WDR, SSDR |
| Wide Dynamic Range | extremeWDR (120dB) |
| ノイズ軽減 | SSNRⅤ |
| モーション検知 | 8ea, 8point polygonal zones |
| プライバシーマスク | 32ea, polygonal zones - Color: Grey/Green/Red/Blue/Black/White - Mosaic |
| ゲイン制御 | Low / Middle / High |
| ホワイトバランス | ATW / Narrow ATW / AWC / Manual / Indoor / Outdoor |
| 電子シャッター | Minimum / Maximum / Anti flicker (1/5~1/12,000sec) |
| 映像回転 | Flip, Mirror |
| インテリジェントビデオ | - Parking detection based on AI engine (LED color: Green/Red/Blue/Pink/Yellow/Skyblue/Purple) - Analytics events : Defocus detection, Motion detection, Tampering |
| アラーム入出力 | 1/1 |
| アラームトリガー | Analytics, Network disconnect, Alarm input |
| アラームイベント | File upload via FTP and e-mail Notification via e-mail SD/SDHC/SDXC or NAS recording at event triggers Alarm output PTZ Preset Handover Audio clip playback LED status |
| 音声入力 | Selectable(mic in/line in) Supply voltage: 2.5VDC(4mA), Input impedance: 2K Ohm |
| 音声出力 | Line out, Max. output level: 1Vrms |
| ネットワーク | |
| イーサネット | Metal shielded RJ-45(10/100BASE-T) |
| 映像圧縮 | H.265/H.264: Main/Baseline/High, MJPEG |
| 音声圧縮 | G.711 u-law /G.726 Selectable G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
| スマートコーデック | Manual(5ea area), WiseStreamⅡ |
| ビットレート制御 | H.264/H.265: CBR or VBR MJPEG: VBR |
| ストリーミング性能 | Unicast(20 users) / Multicast Multiple streaming(Up to 10 profiles) |
| プロトコル | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP (TCP, UDP Unicast) |
| セキュリティ | HTTPS(SSL) Login Authentication Digest Login Authentication IP Address Filtering User access log 802.1X Authentication(EAP-TLS, EAP-LEAP) Device Certificate(Hanwha Techwin Root CA, pre-installed) Secure by default certificate HTPM (Hanwha Trusted platform module) Secure OS/Boot/Storage, Verify firmware forgery |
| 応用インターフェイス | ONVIF Profile S/T SUNAPI(HTTP API) Wisenet open platform(TBD) |
| 一般 | |
| ウェブビューワー言語 | English, Korean, Chinese, French, Italian, Spanish, German, Japanese, Russian, Swedish,, Portuguese, Czech, Polish, Turkish, Dutch, Hungarian, Greek |
| SDカード | Micro SD/SDHC/SDXC 1slot 512GB |
| メモリー | 4096MB RAM, 512MB Flash |
| 動作環境/電源 | |
| 動作温度/湿度 | -10°C ~ +50°C (14°F ~ +122°F) / Less than 95% RH |
| 保管温度/湿度 | -50°C ~ +60°C(-58°F ~ +140°F) / Less than 95% RH |
| 電源 | PoE(IEEE802.3af, Class3), 12VDC |
| 消費電力 | PoE : Max 12.95W, Typical 10W 12VDC: Max 10W, Typical 8.3W |
| 物理的仕様 | |
| カラー/材質 | White / Aluminum |
| RAL コード | RAL9003 |
| 寸法/重量 | Ø158x80.5mm(6.22x"3.17), 1,280g(2.82lb) |
| DORI (EN62676-4 standard) | |
| Detect (25PPM/ 8PPF) | 34.9m(114.49ft) |
| Observe (63PPM/ 19PPF) | 13.9m(45.60ft) |
| Recognize (125PPM/ 38PPF) | 7.0m(22.96ft) |
| Identify (250PPM/ 76PPF) | 3.5m(11.48ft) |
