네트워크 카메라

PNB-A9001

AI 4K Box 카메라

Key Features
• 4K 해상도
• WDR 120dB
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• 속성값(attribute), 베스트샷(BestShot) 지원
• RS-485, i-CS 렌즈 지원
• 리테일 인사이트 v2.0 연결
• 오디오 입/출력, 알람 입/출력 지원
• SD 메모리 슬롯(2개)
• 새로운 제품 디자인 적용
※ 마스크 착용 감지기능은 카메라 펌웨어 v1.41.03 이상에서 사용할 수 있습니다.
• 시스템 요구사양
- SSM v2.10.8 이상
- Genetec plugin v1.0 이상 / Milestone plugin v1.0.2 이상
- NVR: XRN-6410DB4/B4, XRN-3210B4 v1.0 이상

["camera","network","box"]

개요

2MP

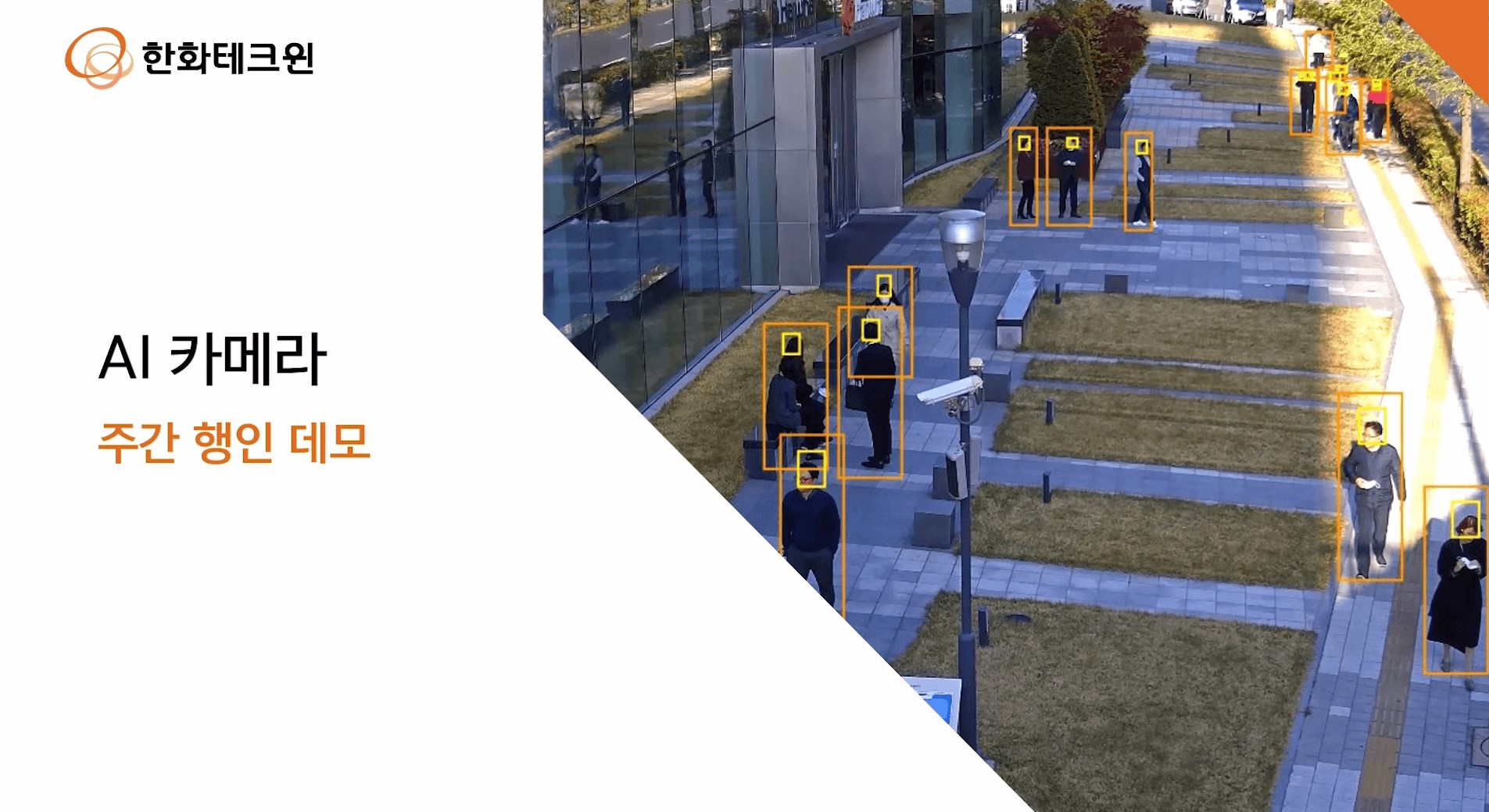

AI 기반 객체 감지로 오알람 감소, 관제 효율 향상
AI 알고리즘을 기반으로 한 Wisenet P 시리즈 AI 카메라는 사람, 얼굴, 차량, 번호판을 실시간으로 감지합니다. 기존 움직임 감지 기능은 흔들리는 나뭇잎, 그림자, 동물, 비닐봉지 등 픽셀을 기반으로 움직임을 감지해 관리자의 입장에서 불필요하고 잦은 알람을 발생시킨다는 불편함이 있었습니다. Wisenet P 시리즈 AI 카메라는 불필요한 움직임은 감지하지 않아 오알람은 현저히 낮추고, 객체 감지의 정확도는 높여 관제(모니터링) 효율을 향상시키는데 도움을 줍니다.

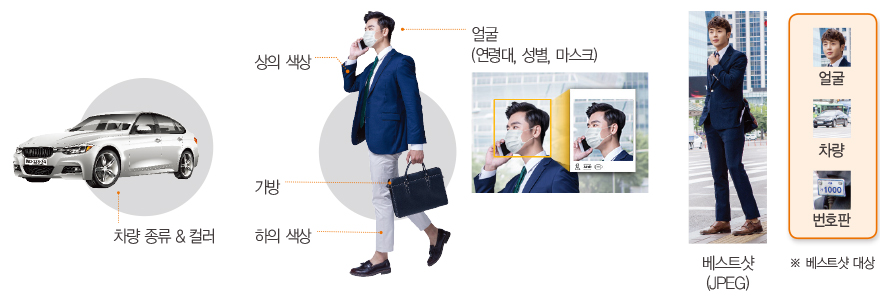

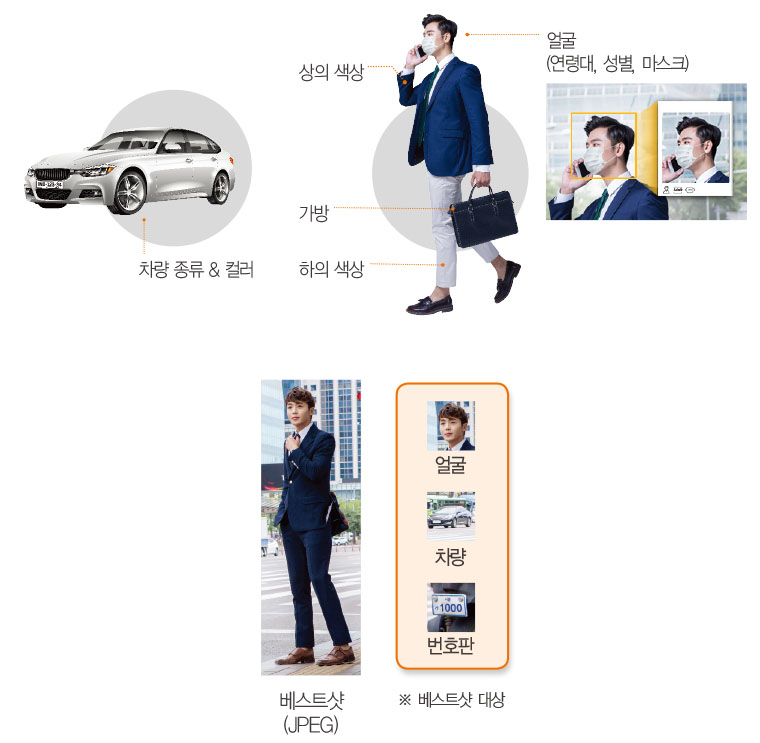

속성값과 4K 베스트샷
속성값(사람 : 연령대, 성별, 마스크, 상하복 색상, 안경 착용, 차량 : 종류, 색상)을 포함한 메타데이터는 백엔드 서버로 전송되어 특정 상황에 대한 정보를 추출하는 데 사용되고, 이를 통해 전체 동영상을 검색하는 시간이 크게 단축됩니다.
Wisenet P 시리즈 AI 카메라는 감지된 객체에 대해 가장 최적의 이미지를 최대 4K 화질 JPEG로 캡처하는 베스트샷(BestShot) 기능이 있습니다. 베스트샷은 정확한 객체 분석 및 사건 사고의 중요한 자료인 포렌식 데이터(forensic data)로 활용할 수 있습니다. 사용자는 베스트샷과는 별도로 전체 영상 스트리밍은 4K 이하로 설정해 네트워크 대역폭과 저장 공간을 효율적으로 사용 할 수 있습니다.

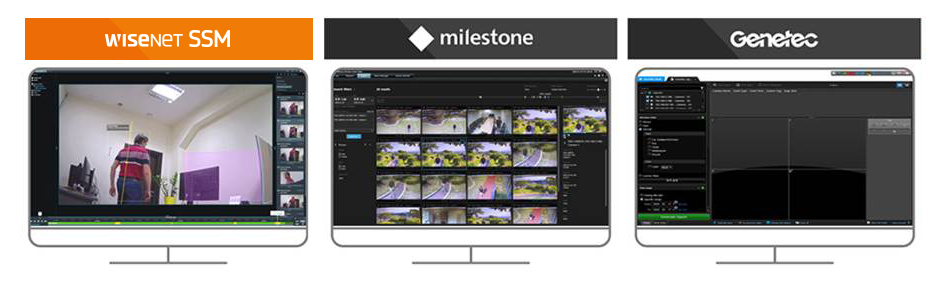

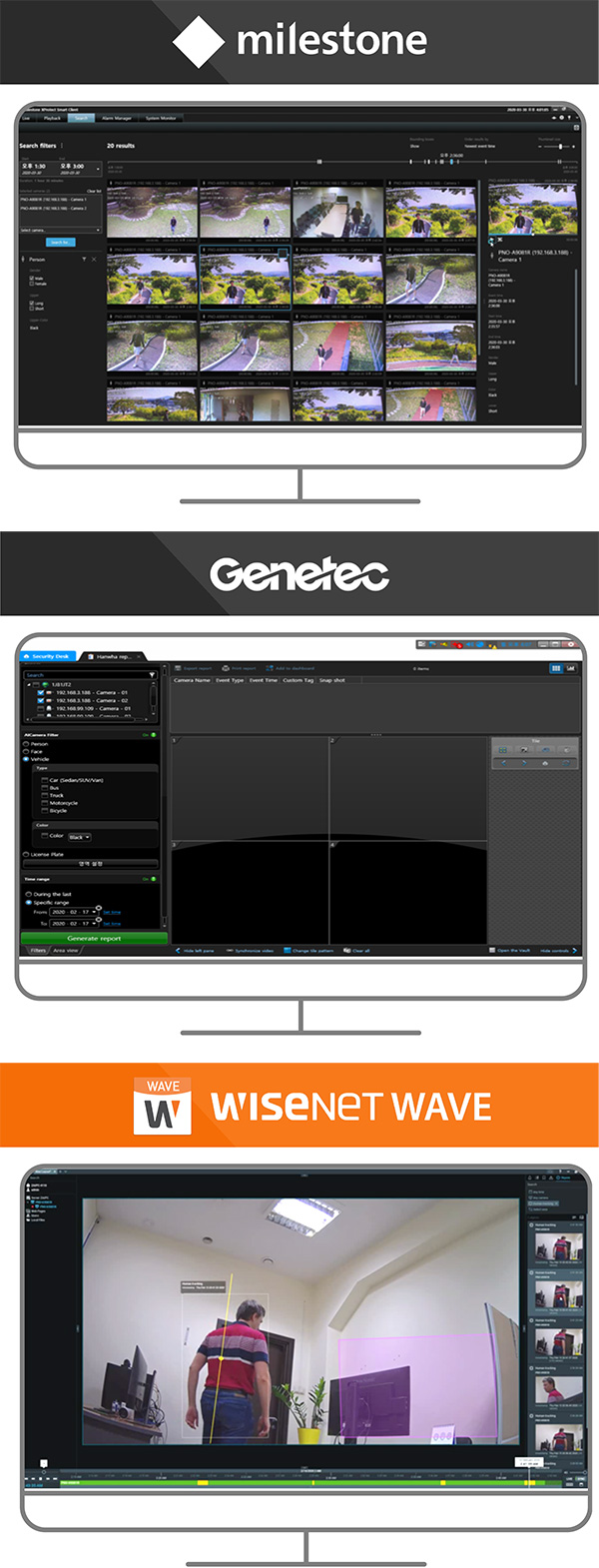

AI Plug-in(플러그인) 설치로 VMS 연동
한화테크윈은 AI Plug-in(플러그인) 소프트웨어 제공을 통해 Wisenet P 시리즈 AI 카메라와 Milestone, Genetec과의 연동을 지원합니다. AI Plug-in을 통한 다양한 VMS 연동으로 보다 향상된 AI 기반 이벤트 검색이 가능합니다.

AI Plug-in 다운로드를 통한 Milestone,Genetec VMS 연동

VMS 연동 모델
• Wisenet SSM(기본 지원)


AI 기반 코로나 19 솔루션
Wisenet P 시리즈 AI 카메라는 AI 기반 코로나 19 솔루션을 지원합니다.
AI 카메라를 통해 실내 적정 인원 관리, 마스크 착용 감지, 사회적 거리 감지를 무상으로 활용할 수 있습니다.











제품사양

영상
촬상 소자 1/1.8" 8MP CMOS
해상도 3840x2160, 3072x1728, 2592x1944, 2688x1520, 2560x1440, 2048x1536, 1920x1080, 1600x1200, 1280x1024,1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360
최대 프레임레이트 H.265/H.264: Max. 30fps/25fps(60Hz/50Hz)
MJPEG: Max. 30fps
최저조도 컬러: 0.03Lux(F1.2, 1/30초)
흑백 : 0.003Lux(F1.2, 1/30초)
영상 출력 CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용
USB: Micro USB Type B, 1280x720 설치용
렌즈
포커스 제어 심플 포커스
렌즈 타입 DC auto iris, P iris, Manual, I-CS
마운트 타입 C mount, CS mount
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 0˚~360˚ / -45˚~85˚ / 0˚~355˚
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(ICR)
역광보정 BLC, WDR, SSDR
노이즈 제거 SSNRⅤ, WiseNRⅡ(AI엔진 기반)
영상 흔들림 보정 지원(자이로 센서 내장)
움직임감지 8개, 다각형 지원
프라이버시 기능 6개, 직사각형 지원
- 색상: 검정/회색/흰색
Gain Control 낮음 / 중간 / 높음
화이트발란스 ATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원
전자셔터 최소 / 최대 / 플리커 방지(1/5~1/12,000초)
AI 기반 자동 Prefer shutter 제어
영상 회전 상하반전, 좌우반전, 복도뷰(90˚/270˚)
지능형 분석 분류 가능한 객체: 사람/얼굴/차량/번호판
Attributes: 사람(성별, 옷 색상, 가방), 얼굴(나이, 성별, 얼굴마스크, 안경), 차량(타입:car/bus/truck/motorcycle/bicycle, 색상)
객체별 Bestshot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선*(지나감/방향), 가상영역*(배회/침입/들어감/나감), 얼굴마스크 감지, 사회적 거리 감지, 쓰러짐 감지
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 안개 감지, 오디오 감지, 음원 분류, 충격 감지, 가상영역(나타남/사라짐)
객체 추가 기능
- 사용자 지정 객체 추가를 위한 와이즈디텍터 지원

* 일부 분석 이벤트는 사람/차량만 감지 가능함
비즈니스 인텔리전스 AI엔진 기반 분석 : 피플/차량/군중 카운팅, 대기열관리, 히트맵
시리얼 통신 RS-485(Samsung-T, Pelco-D/P, Panasonic, Bosch, AD, GE, Vicon, Honeywell)

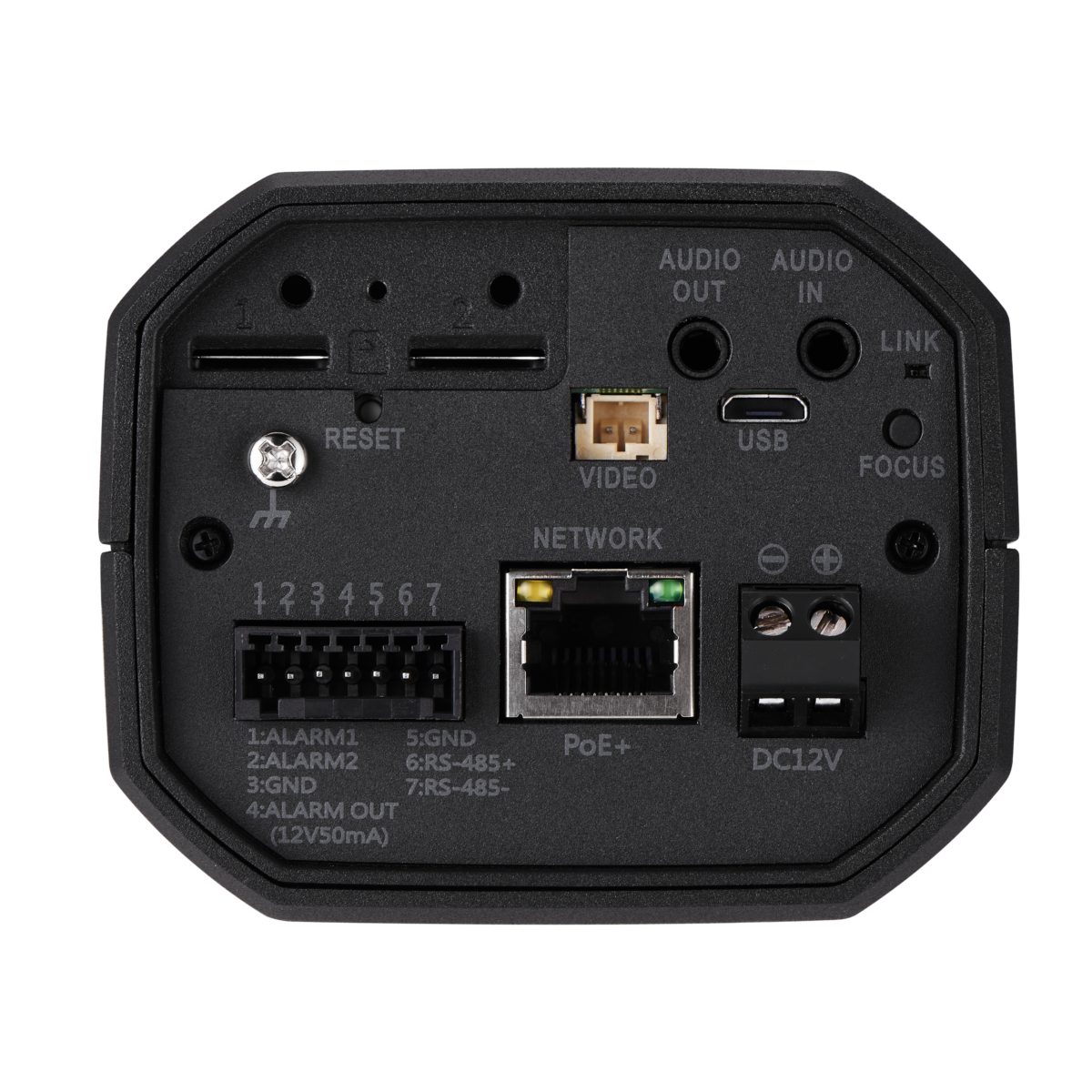

알람 입출력 구성 가능한 I/O 포트 2개, DC 12V 출력(최대. 50mA)
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: HTTP/HTTPS/TCP 통한 메시지 전송
- 음원 재생
- MQTT: 발행
오디오 입력 선택가능(마이크/라인입력/내장마이크)
오디오 출력 라인 출력, 최대 출력: 1Vrms
네트워크
이더넷 Metal shielded RJ-45(10/100/1000 BASE-T)
비디오 압축 H.265/H.264: Main/High, MJPEG
오디오 압축 G.711 u-law /G.726 Selectable
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR 또는 VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 6명) / 멀티캐스트
멀티 스트리밍(최대 6개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP (TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Wisenet open platform
- WiseAI 어플리케이션 포함(AI 기반 분석 및 비즈니스 인텔리전스)
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest Authenticaton, Prevent brute-force attack
네트워크 인증 IEEE 802.1X (EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS (WebSocket Secure)
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event 로그 기록관리
Device ID 기기인증서 (Hanwha Techwin Root CA)
Secure Storage SDCARD 암호화
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2슬롯 512GB
메모리 4096MB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -10°C ~ +55°C / 90% RH 이하
보관 온도 / 습도 -50°C ~ +60°C / 90% RH 이하
전원 PoE+(IEEE802.3at), 12VDC
소비 전력 PoE+: 최대 16.50W, 표준 12.50W
12VDC: 최대 13.50W, 표준 10.80W
외관
색상 / 재질 블랙 / 알루미늄
제품 사이즈 / 무게 81(W)x67(H)x165(D)mm, 880g
