네트워크 카메라
TNV-C7013RC
AI 코너마운트 카메라
Key Features
• 1/1.8형 CMOS
• 화각(H) 128°/ 화각(V) 100°/ 2.39mm 고정초점렌즈
• 940nm IR 탑재, 최저조도 0Lux (IR LED on)
• IR 가시거리 15m(WiseIR), extremeWDR(120dB), WiseNRⅡ(AI엔진사용)
• 교정 및 병원 시설에 특화된 결박 방지 설계
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• AI 기반 분석 이벤트, 객체 감지, 가상 선(횡단/방향),
가상 영역(배회/침입/진입/출구)
• 의복 색상 감지(주황색/검정색/빨간색, @400lux)
• 오디오 입/출력, 알람 입/출력 지원
• MicroSD/SDHC/SDXC 메모리 슬롯(1개)
• IP66, IP6K9K, IK10+
• PoE(IEEE802.3af, Class3)
• 화각(H) 128°/ 화각(V) 100°/ 2.39mm 고정초점렌즈
• 940nm IR 탑재, 최저조도 0Lux (IR LED on)
• IR 가시거리 15m(WiseIR), extremeWDR(120dB), WiseNRⅡ(AI엔진사용)
• 교정 및 병원 시설에 특화된 결박 방지 설계
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• AI 기반 분석 이벤트, 객체 감지, 가상 선(횡단/방향),
가상 영역(배회/침입/진입/출구)
• 의복 색상 감지(주황색/검정색/빨간색, @400lux)
• 오디오 입/출력, 알람 입/출력 지원
• MicroSD/SDHC/SDXC 메모리 슬롯(1개)
• IP66, IP6K9K, IK10+
• PoE(IEEE802.3af, Class3)

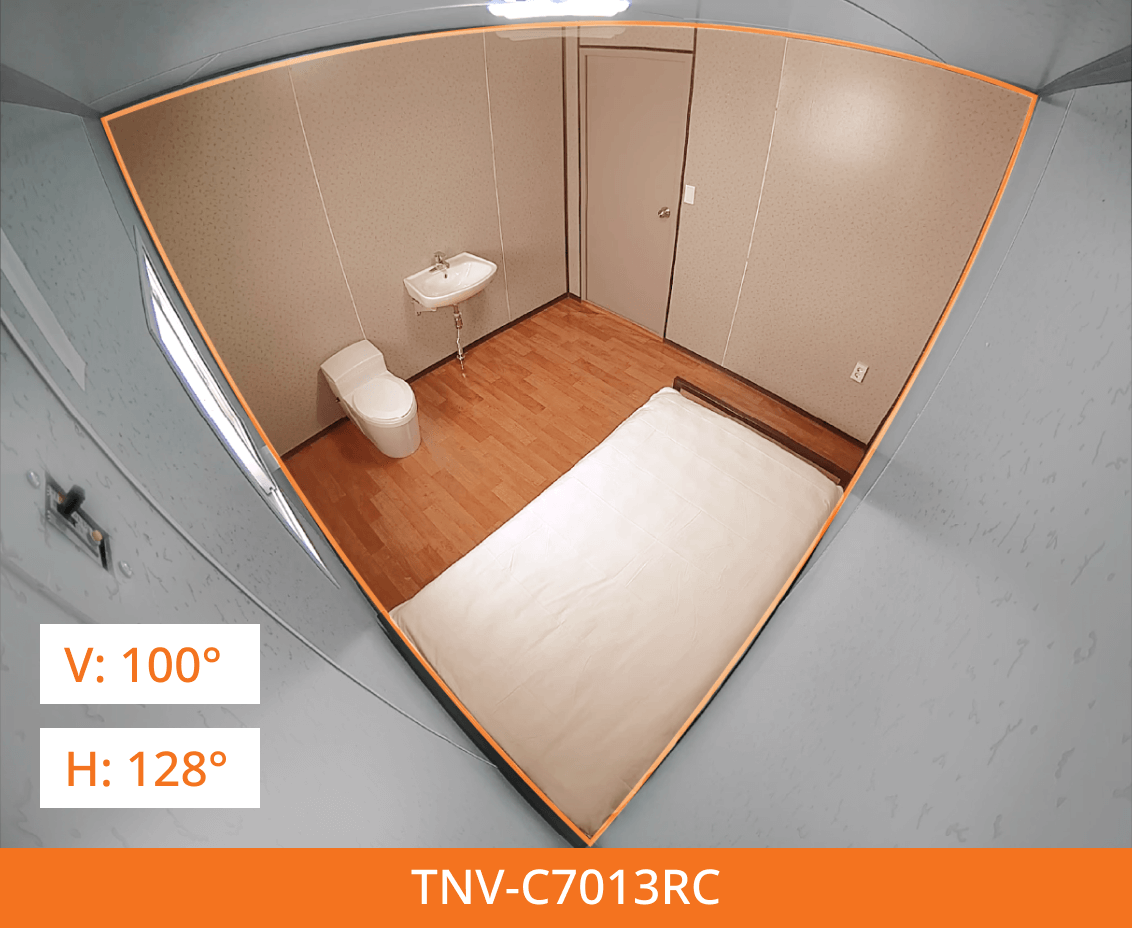

사각지대 없는 광각 모니터링
코너 설치용으로 설계된 TNV-C7013RC는 128° x 100° 의 넓은 화각을 지원하여 모니터링 시 사각지대가 없으며, 특정 방의 코너에 설치하면 상하좌우 막힘없이 방 전체의 모니터링이 가능합니다.
교정 시설, 병원 및 학교를 위한 설계
교정 시설
AI 코너마운트 카메라는 수감자와 관리자 모두의 안전을 위해 24시간 내부를 모니터링하고 녹화할 수 있어 교정 시설에서 널리 사용됩니다.
병원 시설
TNV-C7013RC는 병원 시설에서도 사용됩니다. 상해 위험이 높은 환자를 위한 24시간 모니터링을 제공하고, 발생 시 신속히 대응할 수 있도록 합니다.

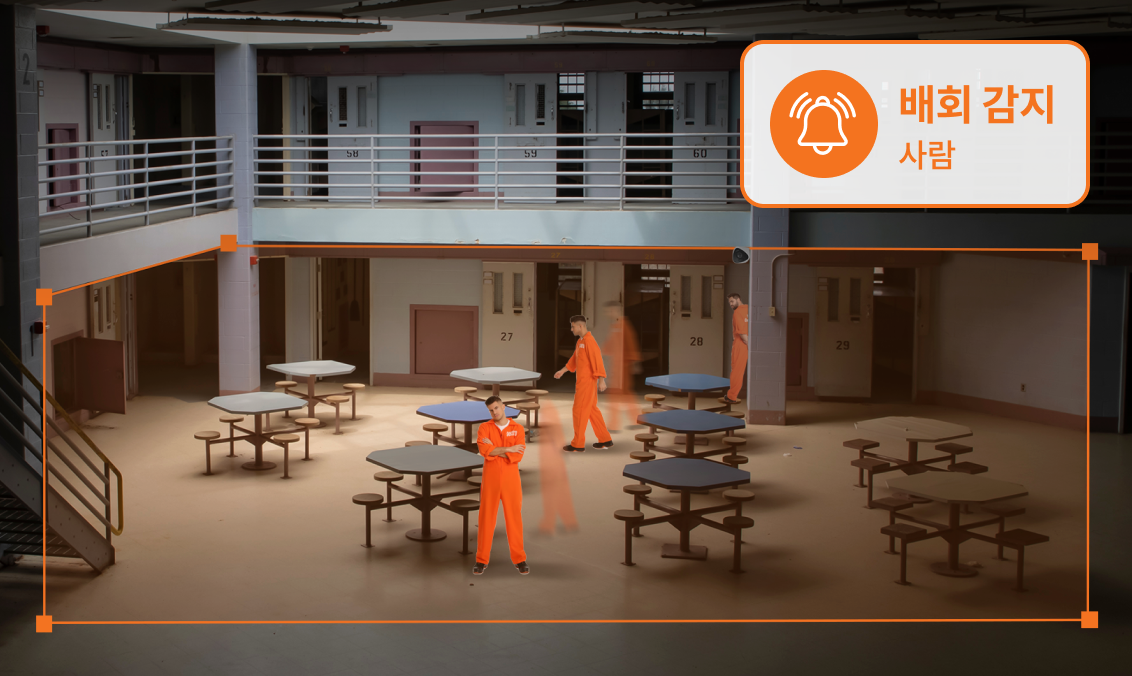

AI 기반의 의류 색상 감지와 가상선 및 가상 영역 설정
한화비전의 지능형 영상 분석 솔루션은 AI 기술을 통해 가상 영역과 선을 설정하고, 옷 색상을 감지하고, 보안 알림을 자동화합니다. 시간 설정을 사용하여 허가 받지 않는 출입이나 의심스러운 배회 등에 대한 트리거를 맞춤 설정 할 수 있습니다.
제품사양
| 영상 | ||
|---|---|---|
| 촬상 소자 | 1/1.8" CMOS | |
| 해상도 | 2048x1536, 1920x1080, 1600x1200, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240. | |
| 최대 프레임레이트 | H.265/H.264: 최대 30fps/25fps(60Hz/50Hz) MJPEG: 최대 30fps(@3MP Max. 5fps) |
|
| 최저조도 | 컬러: 0.04Lux(F2.0, 1/30초, 30IRE) 흑백: 0Lux(IR LED on) |
|
| 렌즈 | ||
| 초점거리 | 2.39mm fixed focal | |
| 최대 구경비 | F2.0 | |
| 화각 | H: 128°, V: 100° | |
| 최소 지근 거리 | 0.5m | |
| 포커스 제어 | Fixed | |
| 카메라 기능 | ||
| 카메라 타이틀 | 최대 85자 | |
| Day & Night | 자동(ICR) | |
| 역광보정 | BLC, HLC, WDR, SSDR | |
| Wide Dynamic Range | extremeWDR (120dB) | |
| 노이즈 제거 | WiseNRⅡ(AI엔진 기반), SSNRⅤ | |
| 영상 흔들림 보정 | 지원 | |
| 안개제거 | 지원 | |
| 움직임감지 | 8개, 8점의 다각형 지원 | |
| 프라이버시 기능 | 32개, 사각형 지원 - 색상: 검정/파랑/빨강/회색/흰색/초록 - 컬러/모자이크 |
|
| Gain Control | 지원 | |
| 화이트발란스 | ATW / Narrow ATW / AWC / 수동 / 실내 / 실외 | |
| 전자셔터 | 최소 / 최대 / 플리커 방지 (2~1/12,000초) 사용자 선호 셔터 제어(AI엔진 기반) |
|
| 영상 회전 | 상하반전, 좌우반전, 복도뷰(90°/270°) | |
| 지능형 분석 | - AI엔진 기반 분석 이벤트 : 개체 감지(사람/얼굴/차량(승용차/버스/트럭/오토바이/자전거)/번호판), IVA (가상선/영역, 출입 감지, 배회, 방향 감지, 침입 감지) - 분석 이벤트 : 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 음원 분류, IVA (발생/소멸 감지, 옷 색상 감지(주황/검정/빨강 @400lux)) |
|
| 알람 입출력 | 구성 가능한 I/O 포트 2개 | |
| 알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT subscription | |
| 알람 이벤트 | 알람 트리거 발생시 - e-mail/FTP 통한 파일 전송 및 업로드(이미지) - e-mail 통한 알림 - SD/SDHC/SDXC or NAS 녹화 - 알람 출력 - Handover(PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송) - 음원 재생 - MQTT: publication |
|
| 오디오 입력 | 선택가능(마이크/라인 입력), Built-in MIC 지원 전압: 2.5VDC(4mA), 입력 임피던스: 2K Ohm * Support Audio via optional SPM-4210 I/O box |
|
| 오디오 출력 | 라인 출력, 최대 출력: 1Vrms | |
| 야간 가시 거리 | Wise IR 15m | |
| 네트워크 | ||
| 이더넷 | Metal shieled RJ-45(10/100BASE-T) | |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
| 오디오 압축 | G.711 u-law /G.726 Selectable G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
|
| 스마트 압축 | 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(Based on AI engine) | |
| 비트레이트 제어 | H.264/H.265: CBR 또는 VBR MJPEG: VBR |
|
| 스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 10개 프로파일, 3 virtual channel support) |
|
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT | |
| 보안 | TPM 2.0(FIPS 140-2 level 2) HTTPS(SSL) Login Authentication Digest Login Authentication IP Address Filtering User access log 802.1X Authentication(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2) Device Certificate(Hanwha Techwin Root CA, pre-installed) Secure by default certificate Secure OS/Boot/Storage, Verify firmware forgery |
|
| 응용 인터페이스 | ONVIF Profile S/G/T/M SUNAPI(HTTP API) Wisenet open platform |
|
| 일반 | ||
| 웹페이지 언어 | 한국어 | |
| Edge Storage | Micro SD/SDHC/SDXC 1슬롯 1TB | |
| 메모리 | 4096MB RAM, 512MB Flash | |
| 동작 환경 및 전원 | ||
| 동작 온도 / 습도 | -10°C ~ +55°C (14°F ~ +131°F) 0~95% RH(non-condensing) Humidity control /w AIR vent |
|
| 보관 온도 / 습도 | -50°C ~ +60°C(-58°F ~ +140°F) / 0~90% RH | |
| 규격 인증 | IP66/69, IP6K9K, IK10+, NEMA4X | |
| 전원 | PoE(IEEE802.3af, Class3) | |
| 소비 전력 | PoE: Max 12.95W, typical 9.7W DC : Max 12.7W, typical 9.0W |
|
| 외관 | ||
| 색상 / 재질 | 화이트 / 알루미늄 | |
| RAL 코드 | RAL9003 | |
| 제품 사이즈 / 무게 | 198.3(W)x104.8(H)x198.6(D)mm(7.87"x4.13"x7.82"), 1,935g (4.27lb) | |
| Certifications & Standards | ||
| EMC (전자파) | FCC 47 CFR 15 Subpart B Class A ICES-3(A)/NMB-3(A) CE/UKCA - EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3 VCCI CISPR 32 Class A RCM AS/NZS CISPR 32 Class A KS C 9832 Class A , KS C 9835 |
|
| 안전 | UL 62368-1, CAN/CSA C22.2 NO. 62368-1 IEC/EN 62471 |
|
| 환경 | IEC/EN 63000 IEC/EN 60529 IP66/IP69, ISO 20653 IP6K9K, IEC/EN 62262 IK10+ NEMA 250 type 4X |
|
| DORI (EN62676-4 standard) | ||
| Detect (25PPM/ 8PPF) | 35.1m | |
| Observe (63PPM/ 19PPF) | 14m | |
| Recognize (125PPM/ 38PPF) | 7.0m | |
| Identify (250PPM/ 76PPF) | 3.5m | |
