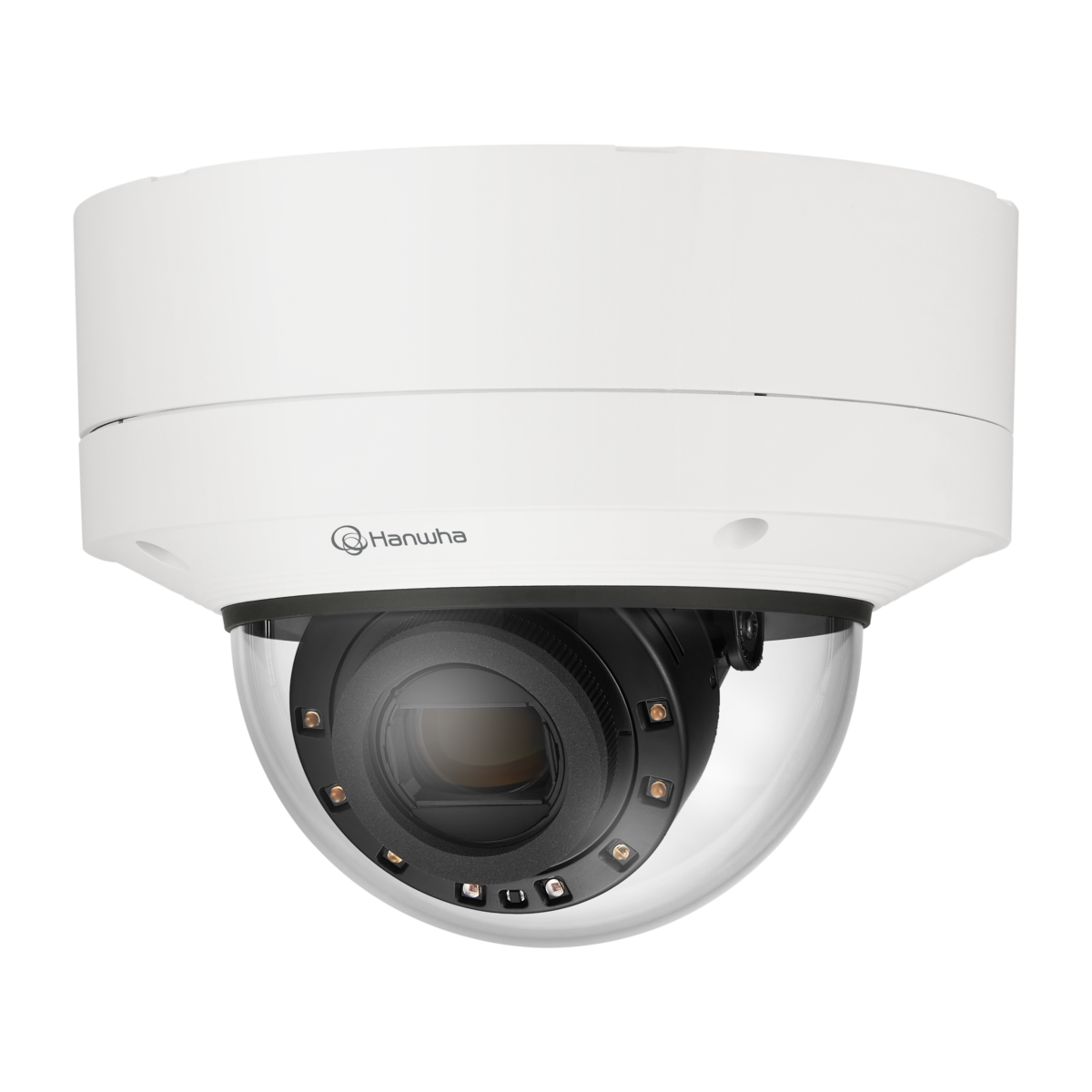

네트워크 카메라

XNV-6123R

AI 2MP IR 반달돔 카메라

Key Features
• 1/2.8형 2MP CMOS
• 5.2~62.4mm(12배)
• 화각(H) : 55°(광각) ~ 5°(협각)
• 최저조도 0 Lux (IR LED on)
• IR 가시거리 90m(WiseIR), WDR 150dB, WiseNRⅡ(AI엔진사용)
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• 영상 흔들림보정(자이로센서 내장)
• 오디오 입/출력, 알람 입/출력 지원
• SD 메모리 슬롯(2개)
• IP66/IP67/IP6K9K, NEMA4X, NEMA-TS 2(2.2.8, 2.2.9), IK10+
영업팀 문의 DataSheet

["camera","network","dome"]

개요

AI 기술로 오알람 감소
새로운 X 시리즈 카메라는 실시간으로 사람 및 차량을 감지하고 분류하여 영상 분석의 정확도를 높입니다. 또한, 딥러닝 알고리즘을 통해 나무, 그림자, 동물 등 주변 환경으로부터 발생하는 오알람 발생을 줄여 보안 담당자의 업무 효율성을 향상시킬 수 있습니다.
효율적인 운영을 위한 AI 기반 객체 감지
사람, 얼굴, 차량, 번호판 등의 객체 유형 정보는 메타데이터 형태로 백엔드 서버로 전송되어 특정 이벤트의 정보를 확인하는 데 사용됩니다. 관리자는 백엔드 서버에서 AI 이벤트를 검색할 수 있어 검색 효율성이 향상되며, 이벤트 검색에 소요되는 시간이 줄어듭니다. 또한, 관리자가 현장을 모니터링할 때 발생하는 오알람을 줄일 수 있습니다.

강력한 12배 광학 줌
AI 기반의 객체 감지를 통해 실시간으로 강력한 12배 광학 줌 기능을 탑재하여 보안을 더욱 강화할 수 있습니다.
사전에 설정한 영역에서 XNO-6123R와 XNV-6123R는 최대 12배 (5.2~62.4mm)까지 확대하여 사람, 얼굴, 차량, 번호판의 선명한 이미지를 감지 및 포착합니다. 12배 광학 줌과 AI 기술을 통해 출입구, 화학 공장 또는 교정 시설에서의 보안을 더욱 강화할 수 있습니다.

제품사양

영상
촬상 소자 1/2.8" CMOS
해상도 1920x1080, 1600x1200, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240
최대 프레임레이트 H.265/H.264: 최대. 120fps/100fps(60Hz/50Hz)(WDR off)
최대. 60fps/50fps(60Hz/50Hz)(WDR on)
MJPEG: 최대. 30fps
최저조도 컬러: 0.03Lux(F1.6, 1/30sec, 30IRE)
흑백: 0.003Lux(F1.6, 1/30sec, 30IRE), 0Lux(IR LED on), 30/25fps

컬러: 0.06Lux(F1.6, 1/60sec, 30IRE)
흑백: 0.006Lux(F1.6, 1/60sec, 30IRE), 0Lux(IR LED on), 60/50fps

컬러: 0.12Lux(F1.6, 1/120sec, 30IRE)
흑백: 0.012Lux(F1.6, 1/120sec, 30IRE), 0Lux(IR LED on), 120/100fps
영상 출력 CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용
USB: Micro USB Type B, 1280x720 설치용
렌즈
초점거리 5.2~62.4mm(12x) 줌 렌즈(디지털 32x, 전체 384x)
최대 구경비 F1.6(광각)~F3.0(협각)
화각 H: 55°(광각)~5°(협각)
V: 33°(광각)~3°(협각)
D: 62°(광각)~6°(협각)
최소 지근 거리 2.1m
포커스 제어 Oneshot AF, Focus 저장
렌즈 타입 DC auto iris
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 0°~360° / 0°~85° / 0°~355°
시퀀스 프리셋(300개)
카메라 기능
카메라 타이틀 최대 85자
Day & Night 자동(ICR)
역광보정 BLC, HLC, WDR, SSDR
Wide Dynamic Range extremeWDR(150dB)
노이즈 제거 WiseNRⅡ(AI엔진 기반), SSNRⅤ
영상 흔들림 보정 지원(자이로 센서 내장)
안개제거 지원
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 32개, 4점의 사각형 지원
- 색상: 회색/초록/빨강/파랑/검정/흰색
- 모자이크
Gain Control 사용 안함 / 최대 게인 / 수동
화이트발란스 ATW / NarrowATW / AWC / 수동 / 실내 / 실외
LDC (렌즈왜곡보정) 지원(Fill/stretch 모드)
전자셔터 최소 / 최대 / 플리커 방지(2~1/12,000초)
사용자 선호 셔터 제어(AI엔진 기반)
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°)
지능형 분석 분류 가능한 객체: 사람/얼굴/차량(Type: car/bus/truck/motorcycle/bicycle)/번호판
Attributes: 차량(Type: car/bus/truck/motorcycle/bicycle)
DetectionShot 지원
AI엔진 기반 분석 이벤트
- 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감), 움직임 감지
분석 이벤트
- 디포커스 감지, 템퍼링, 오디오 감지, 음원 분류, 충격 감지, 가상영역(나타남/사라짐)
알람 입출력 구성 가능한 I/O 포트 2개, DC 12V 출력(최대. 50mA)
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP/SFTP
- 파일 전송 및 업로드(비디오): FTP/SFTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- 음원 재생
- MQTT: 발행
오디오 입력 선택가능(마이크/라인 입력)
오디오 출력 라인 출력
야간 가시 거리 WiseIR 90m
네트워크
이더넷 Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축 G.711 u-law /G.726 선택가능
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 수동(5개 영역), WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR or VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(최대 10개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Wisenet open platform
보안
OS / 펌웨어 보호 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명
사용자 인증 Digest Authenticaton, 무차별 대입공격 방지
네트워크 인증 IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2)
암호통신 HTTPS, WSS(WebSocket Secure), SRTP
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access / System / Event 로그 기록관리
Device ID 기기인증서(Hanwha Vision Root CA)
Secure Storage TPM, HTPM(Hanwha trusted platform module), SDcard 암호화
보안 인증 TPM with FIPS 140-2 level 2
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 2슬롯 최대. 1TB(512GBx2)
메모리 2GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C~+60°C
* 기동온도 -30°C 이상
0~100% RH(condensing)
AIR vent를 통한 습도 제어
보관 온도 / 습도 -50°C~+60°C / 0~90% RH
규격 인증 IP66/IP67/IP6K9K, NEMA4X, NEMA-TS 2(2.2.8, 2.2.9), IK10+
전원 PoE+(IEEE802.3at type2, Class4), 12VDC
소비 전력 PoE+: 최대 19.5W, 표준 15.5W
12VDC: 최대 16.5W, 표준 13.1W
Power redundancy failover
외관
색상 / 재질 화이트 / 알루미늄
돔 커버: 하드코팅 돔
RAL 코드 RAL9003
제품 사이즈 / 무게 ø180x138mm, 2130g
호환 컨두잇 홀 / 갱박스 19.1mm(3/4")(M25)
single, double, 4" octagon, 4" square
행잉 마운트 (돔) SBP-180HMW1
백박스 SBV-180BW/WW
천장형 마운트 (Assy) SBP-150CMI/300CMI, SBP-300CMW1/900CMW, SBP-300CMTW, SBP-300CMTS
벽부형 마운트 SBP-300WMW/WMW1, SBP-390WMW2
기둥형 마운트 SBD-180PMW, SBP-300PMW2
매립형 마운트 SHD-1370FPW
난간형 마운트 SBP-300LMW, SBP-156LMW1
코너형 마운트 SBP-300KMW1
캐비닛 SBP-300NBW
Certifications & Standards
EMC (전자파) FCC 47 CFR 15 Subpart B Class A
ICES-3(A)/NMB-3(A)
CE/UKCA
- EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3
VCCI CISPR 32 Class A
RCM AS/NZS CISPR 32 Class A
KS C 9832 Class A , KS C 9835
안전 UL 62368-1, CAN/CSA C22.2 NO. 62368-1
IEC/EN 62471
환경 IEC/EN 63000
IEC/EN 60529 IP66/IP67, ISO 20653 IP6K9K, IEC/EN 62262 IK10+
NEMA TS 2-2013(2.2.8, 2.2.9)
NEMA 250 type 4X
