네트워크 카메라
XNF-9010RV
12MP 센서 IR Fisheye 카메라
Key Features
• 1/2.3" 12MP CMOS 채용
• 화각(H): 187° / 1.08mm 고정 초점 렌즈
• 스테레오 그래픽(Stereo Graphic) 타입 렌즈 채용, 주변 해상력 강화
• extreme WDR(120dB)
• Wise IR 적용, IR 가시거리 10m
• 가상채널 설정, 다양한 View 모드 지원
• 플러그인(Plugin)지원 및 선택 가능한 입/출력 포트 제공(2개)
• 지능형 분석 피플카운팅, 히트맵, 대기열 관리 기능
• 강력한 리테일 인사이트(Retail Insight) 연동
• 하드 코팅 돔커버
• IP66, IK10, NEMA4X 인증
• 화각(H): 187° / 1.08mm 고정 초점 렌즈
• 스테레오 그래픽(Stereo Graphic) 타입 렌즈 채용, 주변 해상력 강화
• extreme WDR(120dB)
• Wise IR 적용, IR 가시거리 10m
• 가상채널 설정, 다양한 View 모드 지원
• 플러그인(Plugin)지원 및 선택 가능한 입/출력 포트 제공(2개)
• 지능형 분석 피플카운팅, 히트맵, 대기열 관리 기능
• 강력한 리테일 인사이트(Retail Insight) 연동
• 하드 코팅 돔커버
• IP66, IK10, NEMA4X 인증
개요

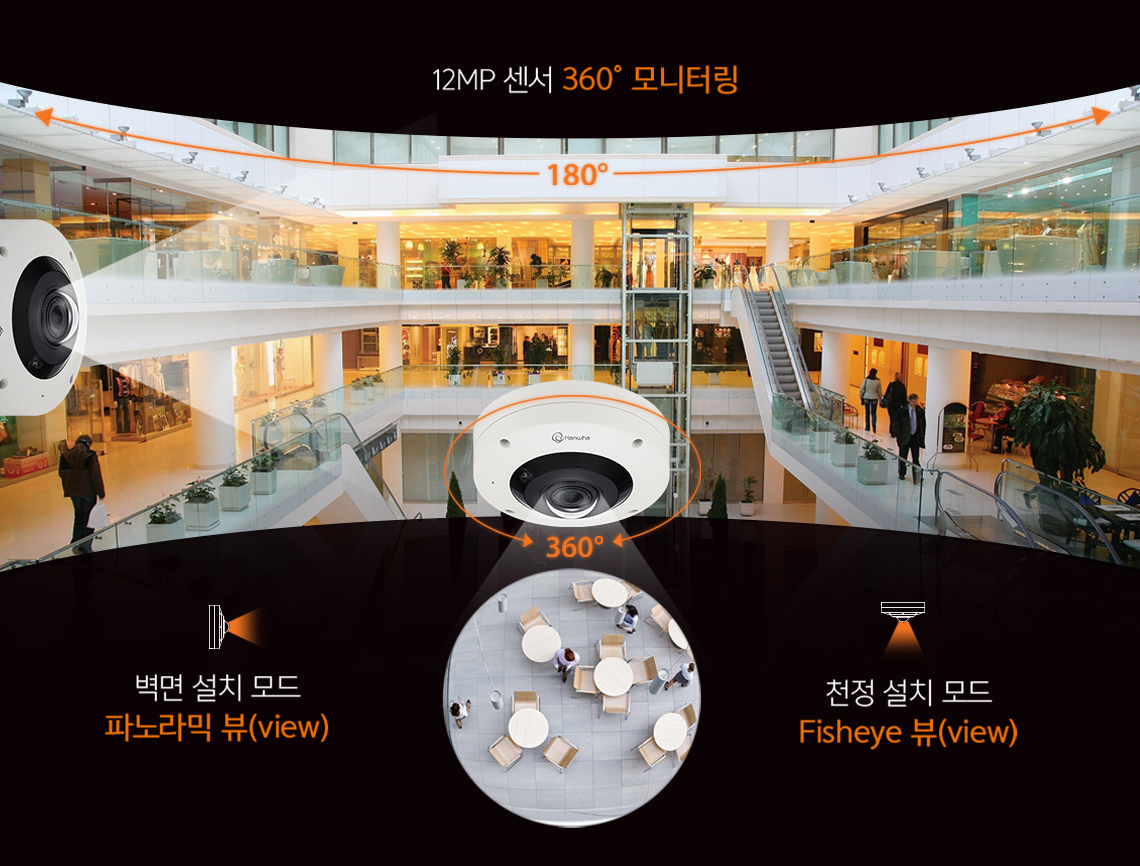

12MP 센서 360° 전방위 모니터링
벽면, 천정 설치 모드로 정밀 모니터링
벽면, 천정 설치 모드로 정밀 모니터링
XNF-9010RV Fisheye 카메라는 12MP 센서 채용으로 360° 선명한 영상을 제공합니다.
설치 장소에 맞게 벽면 또는 천정 모드로 선택하여 설치 가능해 원하는 영역을 보다 정밀하게 모니터링 할 수 있습니다.
설치 장소에 맞게 벽면 또는 천정 모드로 선택하여 설치 가능해 원하는 영역을 보다 정밀하게 모니터링 할 수 있습니다.

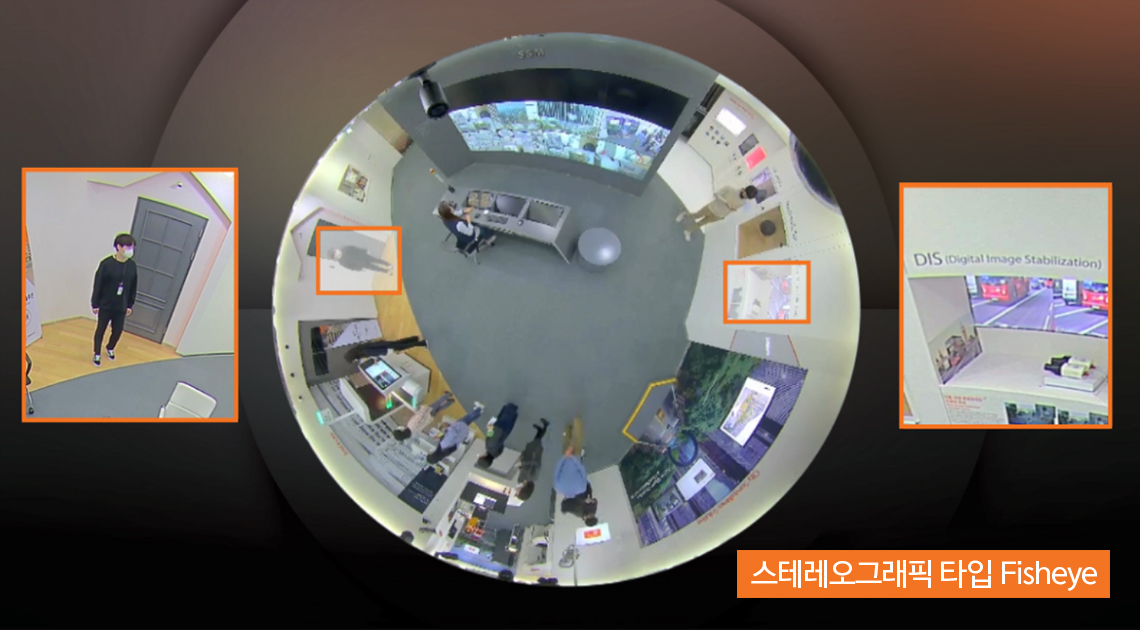

영상 주변까지 깨끗하고 선명한 화질
XNF-9010RV는 스테레오그래픽 타입(Stereographic Type) 렌즈를 채용해 영상 중심부 대비 가장자리의 해상도를 높여 천정 설치(Top-view)시 영상 코너까지 전 영역 깨끗하고 선명한 모니터링을 지원합니다.
모니터링 환경에 맞춰 영상 중심과 주변의 IR 광량을 최적화하는 Wise IR 채용을 통해 빛 번짐 없이 전시간대 균일한 영상을 제공하며, WDR 30fps 지원을 통해 끌림 없는 영상 모니터링이 가능합니다.
모니터링 환경에 맞춰 영상 중심과 주변의 IR 광량을 최적화하는 Wise IR 채용을 통해 빛 번짐 없이 전시간대 균일한 영상을 제공하며, WDR 30fps 지원을 통해 끌림 없는 영상 모니터링이 가능합니다.
제품사양
영상 | ||
---|---|---|
촬상 소자 | 1/2.3" CMOS | |
해상도 | Original view(1:1): 3008x3008~480x480 Double panorama(2:1): 3584x1792~640x320 Single panorama(4:1): 3584x896~640x160 Quad view: 3584x2688~640x480 Q1/Q2/Q3/Q4(4:3): 1792x1344~640x480 |
|
최대 프레임레이트 | H.265/H.264: Original view-최대. 30fps/25fps@3008x3008(60Hz/50Hz), Double panorama-최대. 30fps/25fps@3584x1792(60Hz/50Hz) Single panorama-최대. 30fps/25fps@3584x896(60Hz/50Hz) MJPEG: 최대. 30fps(@9MP 최대. 5fps) |
|
최저조도 | 컬러: 0.39 Lux(F2.2, 1/30초, 30IRE) 흑백: 0Lux(IR LED) |
|
영상 출력 | CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용 USB: Micro USB Type B, 1280x720 설치용 |
|
렌즈 | ||
초점거리 | 1.08mm 고정 초점 렌즈 | |
최대 구경비 | F2.2 | |
화각 | H: 187° / V: 187° / D: 187° | |
최소 지근 거리 | 0.5m | |
포커스 제어 | 심플 포커스 | |
카메라 기능 | ||
카메라 타이틀 | 최대 85자 | |
Day & Night | 자동(ICR) | |
역광보정 | BLC, HLC, WDR, SSDR | |
Wide Dynamic Range | extremeWDR(120dB) | |
노이즈 제거 | SSNRⅤ | |
움직임감지 | 8개, 8점의 다각형 지원 | |
프라이버시 기능 | 32개, 4점의 사각형 지원 - 색상: 회색/초록/빨강/파랑/검정/흰색 - 모자이크 |
|
Gain Control | 사용 안함 / 최대 게인 / 수동 | |
화이트발란스 | ATW / NarrowATW / AWC / 수동 / 실내 / 실외 | |
LDC (렌즈왜곡보정) | 지원(Fill/stretch 모드) | |
전자셔터 | 최소 / 최대 / 플리커 방지(2~1/12,000초) 사용자 선호 셔터 제어 |
|
영상 회전 | 상하반전, 좌우반전 | |
지능형 분석 | 분석 이벤트 - 디포커스 감지, 방향 감지, 움직임 감지, 발생/소멸 감지, 출입 감지, 배회, 탬퍼링, 가상선, 오디오 감지, 음원 분류 |
|
비즈니스 인텔리전스 | 피플카운팅, 대기열관리, 히트맵 | |
알람 입출력 | 구성 가능한 I/O 포트 2개 | |
알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독 | |
알람 이벤트 | 알람 트리거 발생시 - 파일 전송 및 업로드(이미지): e-mail/FTP/SFTP - 파일 전송 및 업로드(비디오): FTP/SFTP - 알림: e-mail - 녹화: SD/SDHC/SDXC or NAS - 알람 출력 - Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송 - 음원 재생 - MQTT: 발행 |
|
오디오 입력 | 선택가능(마이크/라인/내장마이크 입력) | |
오디오 출력 | 라인 출력 | |
야간 가시 거리 | WiseIR 10m | |
네트워크 | ||
이더넷 | Metal shielded RJ-45(10/100BASE-T) | |
비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
오디오 압축 | G.711 u-law /G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
|
스마트 압축 | 수동(5개 영역), WiseStreamⅡ | |
비트레이트 제어 | H.264/H.265: CBR or VBR MJPEG: VBR |
|
스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 10개 프로파일) |
|
프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT | |
응용 인터페이스 | ONVIF Profile S/G/T SUNAPI(HTTP API) Wisenet open platform |
|
보안 | ||
OS / 펌웨어 보호 | 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명 | |
사용자 인증 | Digest Authenticaton, 무차별 대입공격 방지 | |
네트워크 인증 | IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2) | |
암호통신 | HTTPS, WSS(WebSocket Secure), SRTP | |
접근제어 | IP 기반 접근제어 | |
데이터 보호 | 인증정보 암호화, ZIP 압축 암호화 | |
감사(audit) | Access / System / Event 로그 기록관리 | |
Device ID | 기기인증서(Hanwha Vision Root CA) | |
Secure Storage | HTPM(Hanwha trusted platform module), SDcard 암호화 | |
일반 | ||
웹페이지 언어 | 한국어 | |
Edge Storage | Micro SD/SDHC/SDXC 2슬롯 최대. 1TB(512GBx2) | |
메모리 | 4GB RAM, 512MB Flash | |
동작 환경 및 전원 | ||
동작 온도 / 습도 | -40°C~+60°C / 0~95% RH(non-condensing) | |
보관 온도 / 습도 | -50°C~+60°C / 0~90% RH | |
규격 인증 | IP66, NEMA4X, IK10 | |
전원 | PoE(IEEE802.3af, class3), 12VDC | |
소비 전력 | PoE: 최대 12.95W, 표준 11W 12VDC: 최대 11W, 표준 9.1W |
|
외관 | ||
색상 / 재질 | 화이트 / 알루미늄 돔 커버: 하드코팅 돔 |
|
RAL 코드 | RAL9003 | |
제품 사이즈 / 무게 | ø160x72mm, 1100g | |
호환 컨두잇 홀 / 갱박스 | single, double, 4" octagon, 4" square | |
행잉 마운트 (돔) | SBP-167HMW | |
천장형 마운트 (Assy) | SBP-300CMW | |
벽부형 마운트 | SBP-300WMW/WMW1, SBP-390WMW2 | |

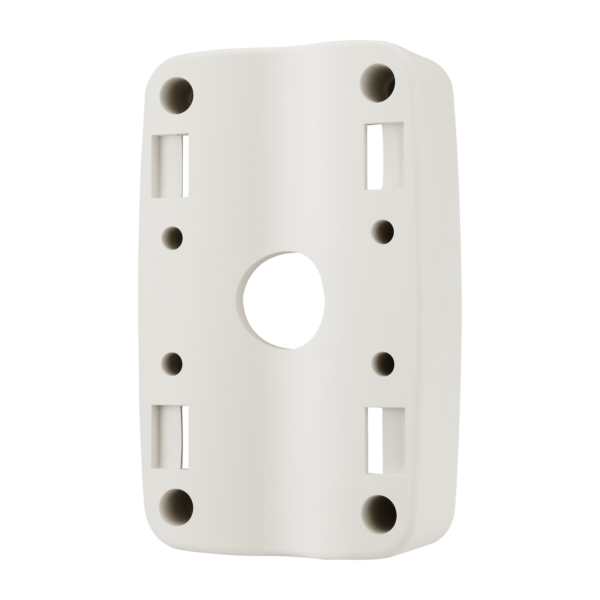

기둥형 마운트 | SBP-300PMW1 | |
매립형 마운트 | SHD-1600FPW | |
난간형 마운트 | SBP-300LMW | |
코너형 마운트 | SBP-300KMW1 | |
틸트 마운트 | SBP-160TMW1 | |
캐비닛 | SBP-300NBW | |
Certifications & Standards | ||
EMC (전자파) | FCC 47 CFR 15 Subpart B Class A ICES-3(A)/NMB-3(A) CE/UKCA - EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3 VCCI CISPR 32 Class A RCM AS/NZS CISPR 32 Class A KS C 9832 Class A , KS C 9835 |
|
안전 | UL 62368-1, CAN/CSA C22.2 NO. 62368-1 IEC 62471 |
|
환경 | EN IEC 63000 IEC 60529 IP66, IEC 62262 IK10 NEMA 250 type 4X |
