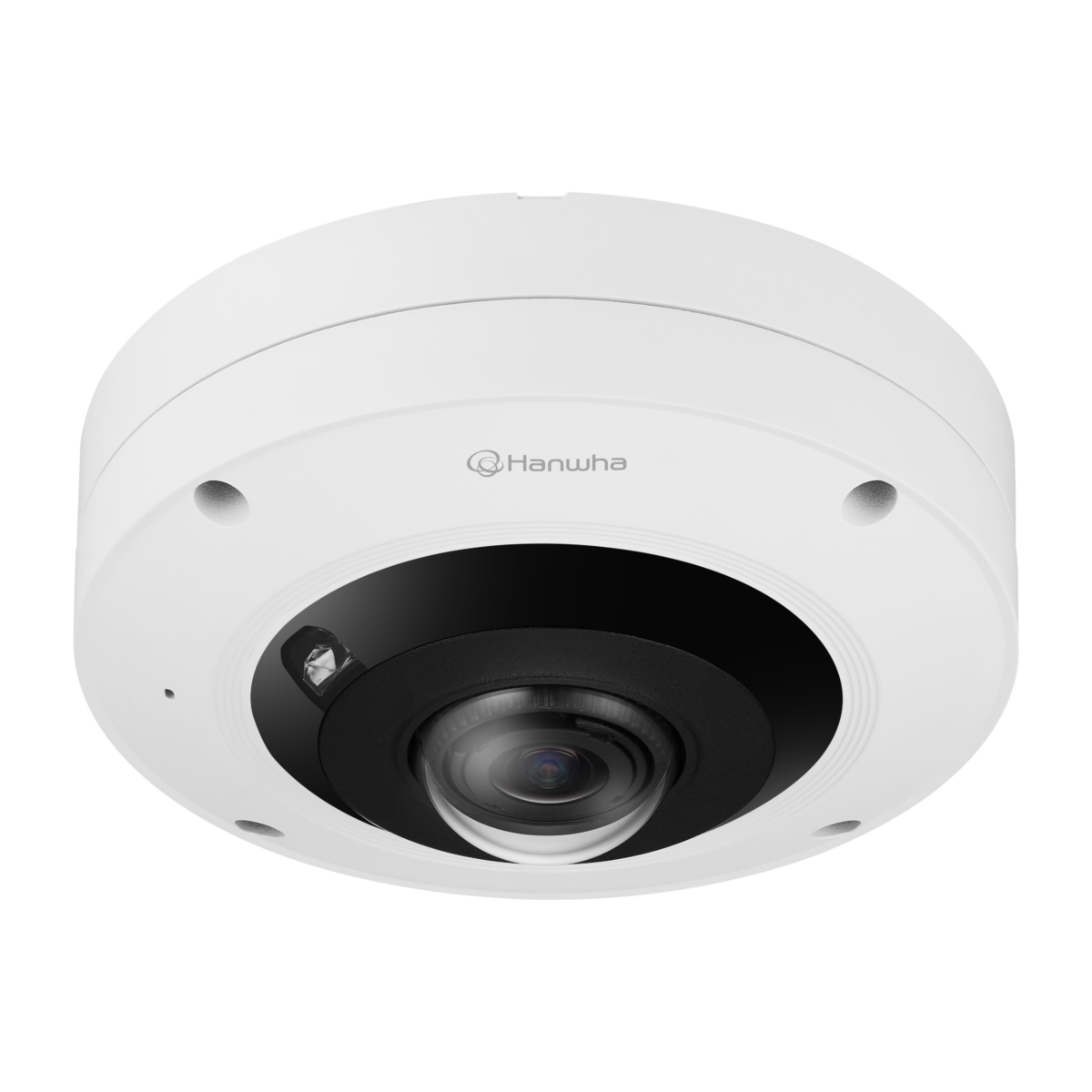

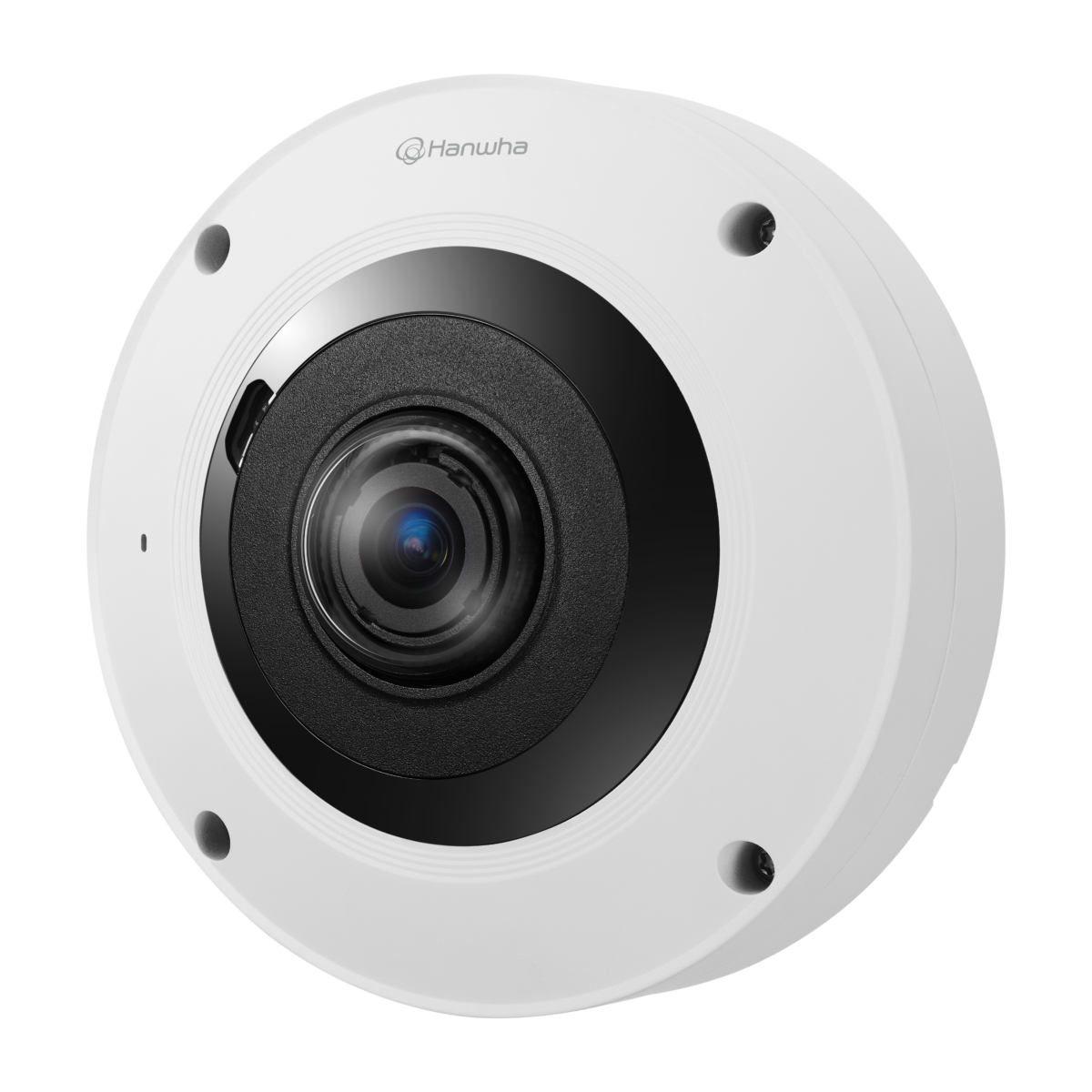

XNF-9013RV
AI 12MP IR Fisheye 카메라
Key Features
• 1/2.3" 12MP CMOS 채용
• 화각(H) : 187° / 1.08mm 고정초점 렌즈
• S/W 없이 카메라에서 영상 왜곡 보정 (Onboard Dewarping)
• extreme WDR(120dB), WiseStreamⅢ(AI 엔진 사용)
• Wise IR 적용, IR 가시거리 8m
• 가상채널 설정, 다양한 View 모드 지원
(Original view, Single panorama, Double panorama, Quad view)
• 플러그인(Plugin)지원 및 선택 가능한 입/출력 포트 제공(2개)
• 지능형 분석, 피플 카운팅, 히트맵, 대기열 관리 기능
• 하드 코팅 돔커버
• IP66/IK10/NEMA4X 인증
• 화각(H) : 187° / 1.08mm 고정초점 렌즈
• S/W 없이 카메라에서 영상 왜곡 보정 (Onboard Dewarping)
• extreme WDR(120dB), WiseStreamⅢ(AI 엔진 사용)
• Wise IR 적용, IR 가시거리 8m
• 가상채널 설정, 다양한 View 모드 지원
(Original view, Single panorama, Double panorama, Quad view)
• 플러그인(Plugin)지원 및 선택 가능한 입/출력 포트 제공(2개)
• 지능형 분석, 피플 카운팅, 히트맵, 대기열 관리 기능
• 하드 코팅 돔커버
• IP66/IK10/NEMA4X 인증
제품사양
| 영상 | ||
|---|---|---|
| 촬상 소자 | 1/2.3" CMOS | |
| 해상도 | Original view(1:1): 3008x3008~480x480 Double panorama(2:1): 3584x1792~640x320 Single panorama(4:1): 3584x896~640x160 Quad view: 3584x2688~640x480 Q1/Q2/Q3/Q4(4:3): 1792x1344~640x480 |
|
| 최대 프레임레이트 | H.265/H.264: Original view-최대. 30fps/25fps@3008x3008(60Hz/50Hz), Double panorama-최대. 30fps/25fps@3584x1792(60Hz/50Hz) Single panorama-최대. 30fps/25fps@3584x896(60Hz/50Hz) MJPEG: 최대. 30fps(@9MP 최대. 5fps) |
|
| 최저조도 | 컬러: 0.39Lux(F2.2, 1/30초, 30IRE) 흑백: 0Lux(IR LED on) |
|
| 영상 출력 | CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P), 설치용 USB: Micro USB Type B, 1280x720 설치용 |
|
| 렌즈 | ||
| 초점거리 | 1.08mm 고정 초점 렌즈 | |
| 최대 구경비 | F2.2 | |
| 화각 | H: 187° / V: 187° / D: 187° | |
| 최소 지근 거리 | 0.5m | |
| 포커스 제어 | 심플 포커스 | |
| 팬 / 틸트 / 회전 | ||
| 팬 / 틸트 / 회전 범위 | Lens rotation | |
| 카메라 기능 | ||
| 카메라 타이틀 | 최대 85자 | |
| Day & Night | 자동(ICR) | |
| 역광보정 | BLC, HLC, WDR, SSDR | |
| Wide Dynamic Range | extremeWDR(120dB) | |
| 노이즈 제거 | WiseNRⅡ(AI엔진 기반), SSNRⅤ | |
| 움직임감지 | 8개, 8점의 다각형 지원 | |
| 프라이버시 기능 | 32개, 4점의 사각형 지원 - 색상: 회색/초록/빨강/파랑/검정/흰색 - 모자이크 |
|
| Gain Control | 사용 안함 / 최대 게인 / 수동 | |
| 화이트발란스 | ATW / NarrowATW / AWC / 수동 / 실내 / 실외 | |
| 전자셔터 | 최소 / 최대 / 플리커 방지(2~1/12,000초) 사용자 선호 셔터 제어(AI엔진 기반) |
|
| 영상 회전 | 상하반전, 좌우반전 | |
| 지능형 분석 | 분류 가능한 객체: 사람/얼굴/차량(Type: car/bus/truck/motorcycle/bicycle)/번호판 Attributes: 차량(Type: car/bus/truck/motorcycle/bicycle) DetectionShot 지원 AI엔진 기반 분석 이벤트 - 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감), 움직임 감지 분석 이벤트 - 디포커스 감지, 템퍼링, 오디오 감지, 음원 분류, 가상영역(나타남/사라짐) |
|
| 비즈니스 인텔리전스 | AI엔진 기반 분석: 피플/차량카운팅, 대기열관리, 히트맵 | |
| 알람 입출력 | 구성 가능한 I/O 포트 2개 | |
| 알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독 | |
| 알람 이벤트 | 알람 트리거 발생시 - 파일 전송 및 업로드(이미지): e-mail/FTP/SFTP - 파일 전송 및 업로드(비디오): FTP/SFTP - 알림: e-mail - 녹화: SD/SDHC/SDXC or NAS - 알람 출력 - Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송 - 음원 재생 - MQTT: 발행 |
|
| 오디오 입력 | 선택가능(마이크/라인 입력/내장마이크) | |
| 오디오 출력 | 라인 출력 | |
| 야간 가시 거리 | WiseIR, PoE: 8m, PoE+: 13m | |
| 네트워크 | ||
| 이더넷 | Metal shielded RJ-45(10/100BASE-T) | |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
| 오디오 압축 | G.711 u-law /G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
|
| 스마트 압축 | 수동(5개 영역), WiseStreamⅢ(AI엔진 기반) | |
| 비트레이트 제어 | H.264/H.265: CBR or VBR MJPEG: VBR |
|
| 스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 10개 프로파일, 5개 가상 채널 지원) |
|
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP/SFTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT | |
| 응용 인터페이스 | ONVIF Profile S/G/T/M SUNAPI(HTTP API) Wisenet open platform |
|
| 보안 | ||
| OS / 펌웨어 보호 | 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명 | |
| 사용자 인증 | Digest Authenticaton, 무차별 대입공격 방지 | |
| 네트워크 인증 | IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2) | |
| 암호통신 | HTTPS, WSS(WebSocket Secure), SRTP | |
| 접근제어 | IP 기반 접근제어 | |
| 데이터 보호 | 인증정보 암호화, ZIP 압축 암호화 | |
| 감사(audit) | Access / System / Event 로그 기록관리 | |
| Device ID | 기기인증서(Hanwha Vision Root CA) | |
| Secure Storage | TPM, HTPM(Hanwha trusted platform module), SDcard 암호화 | |
| 보안 인증 | TPM with FIPS 140-2 level 2 | |
| 일반 | ||
| 웹페이지 언어 | 한국어 | |
| Edge Storage | Micro SD/SDHC/SDXC 2슬롯 최대. 1TB(512GBx2) | |
| 메모리 | 4GB RAM, 512MB Flash | |
| 동작 환경 및 전원 | ||
| 동작 온도 / 습도 | -40°C~+60°C / 0~95% RH(non-condensing) | |
| 보관 온도 / 습도 | -50°C~+60°C / 0~90% RH | |
| 규격 인증 | IP66, NEMA4X, IK10 | |
| 전원 | WisePower(PoE(IEEE802.3af, class3)/PoE+(IEEE802.3at type2, Class4)), 12VDC | |
| 소비 전력 | PoE: 최대 12.95W, 표준 9.4W, 12VDC: 최대 12.9W, 표준 9.0W PoE+: 최대 23.0W, 표준 9.4W, 12VDC: 최대 22.0W, 표준 9.0W |
|
| 외관 | ||
| 색상 / 재질 | 화이트 / 알루미늄 돔 커버: 하드코팅 돔 |
|
| RAL 코드 | RAL9003 | |
| 제품 사이즈 / 무게 | ø160x72mm, 1170g | |
| 호환 컨두잇 홀 / 갱박스 | single, double, 4" octagon, 4" square | |
| 행잉 마운트 (돔) | SBP-160HMW1 | |
| Skin Cover | SBC-160BF | |
| 백박스 | SBV-180BW/180WW | |
| 천장형 마운트 (Assy) | ='[1]XNV-8082R'!C118 | |
| 벽부형 마운트 | SBP-300WMW/300WMW1, SBP-390WMW2, SBP-160WMW1 | |
| 기둥형 마운트 | SBD-180PMW/300PMW2 | |
| 매립형 마운트 | SHD-1600FPW/1600FW | |
| 난간형 마운트 | SBP-300LMW, SBP-156LMW1 | |
| 코너형 마운트 | SBP-300KMW1 | |
| 틸트 마운트 | SBP-160TMW1 | |
| 캐비닛 | SBP-300NBW | |
| Certifications & Standards | ||
| EMC (전자파) | FCC 47 CFR 15 Subpart B Class A ICES-3(A)/NMB-3(A) CE/UKCA - EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3 VCCI CISPR 32 Class A RCM AS/NZS CISPR 32 Class A KS C 9832 Class A , KS C 9835 |
|
| 안전 | UL 62368-1, CAN/CSA C22.2 NO. 62368-1 IEC 62471 |
|
| 환경 | EN IEC 63000 IEC 60529 IP66, IEC 62262 IK10 NEMA 250 type 4X |
|
