개요

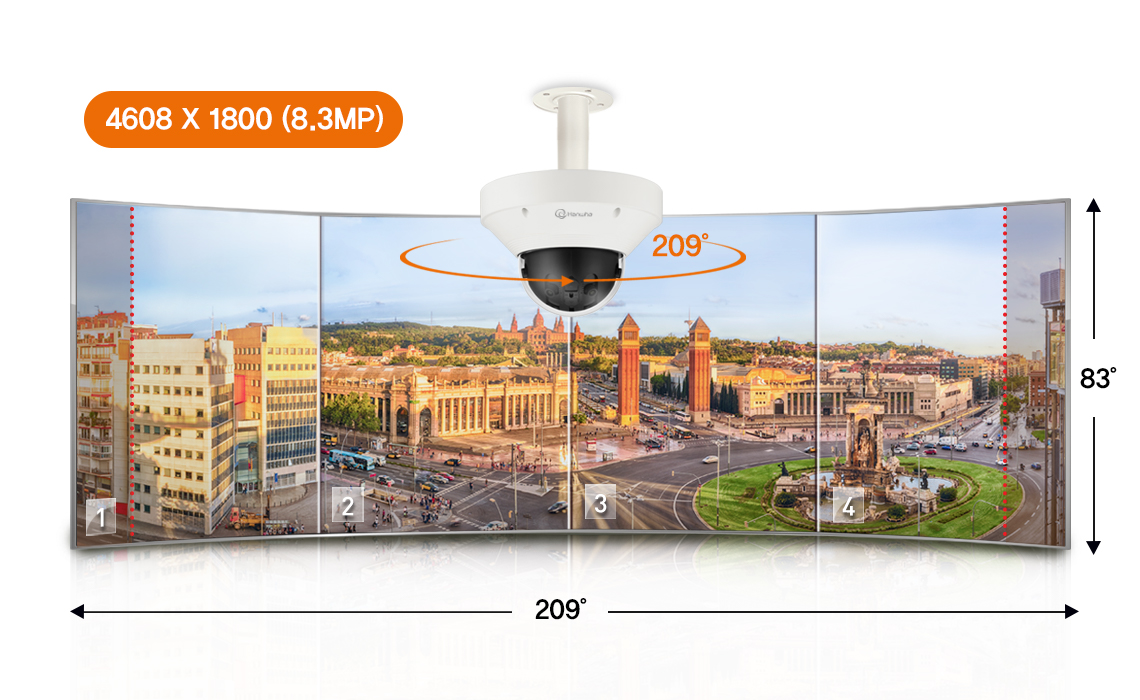

넓은 화각 및 8MP 고해상도 스티칭 영상 지원

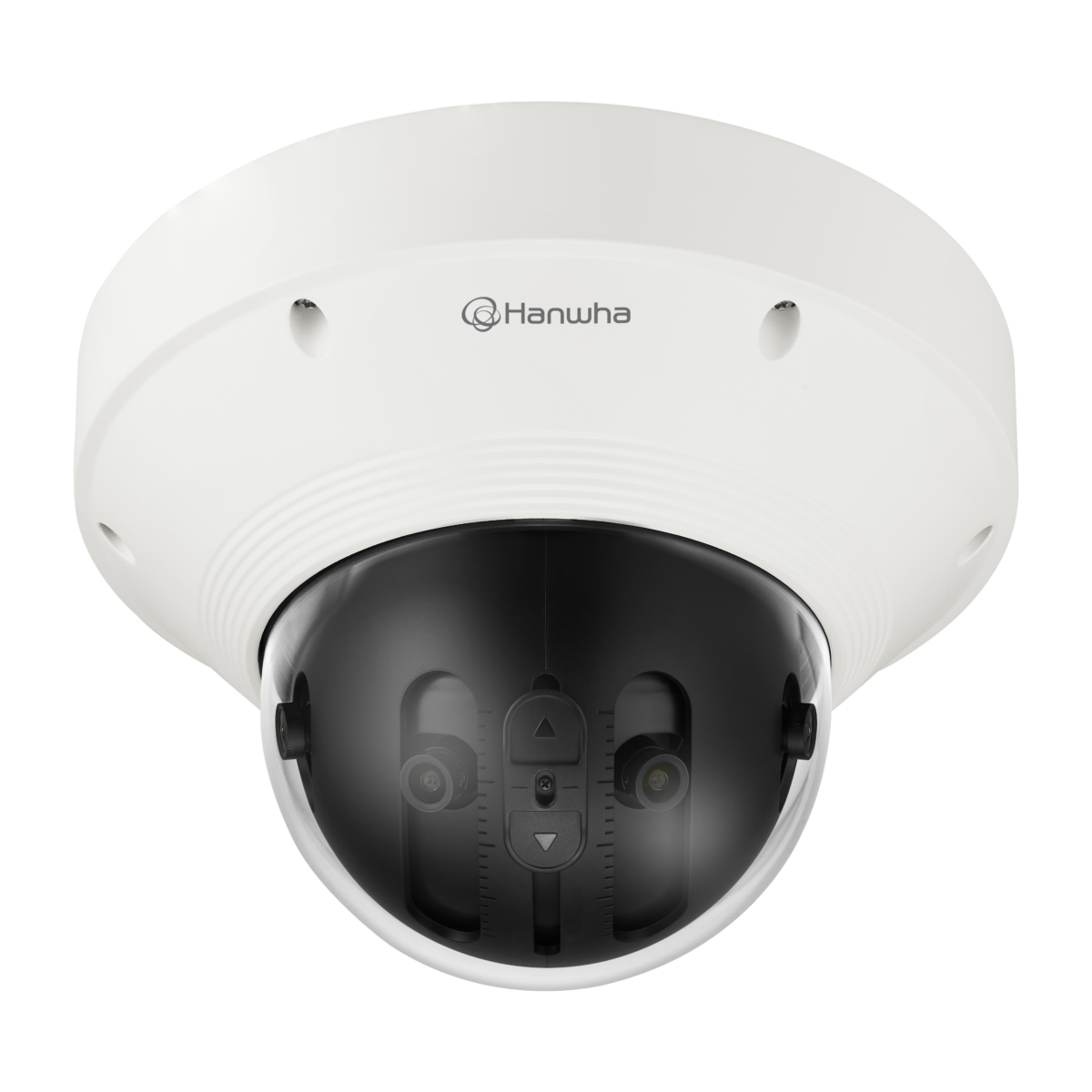

PNM-9022V는 최대 8MP(2MP x 4CH) 고해상도 스티칭 영상을 통해 카메라 1대 설치 만으로 209° 또는 180° 넓은 모니터링 화각을 지원합니다.
[180˚ 모드]
– 벽면 설치 180˚ 모니터링
[209˚ 모드]
– 폴/코너 마운트 설치 최대 209 ˚ 모니터링

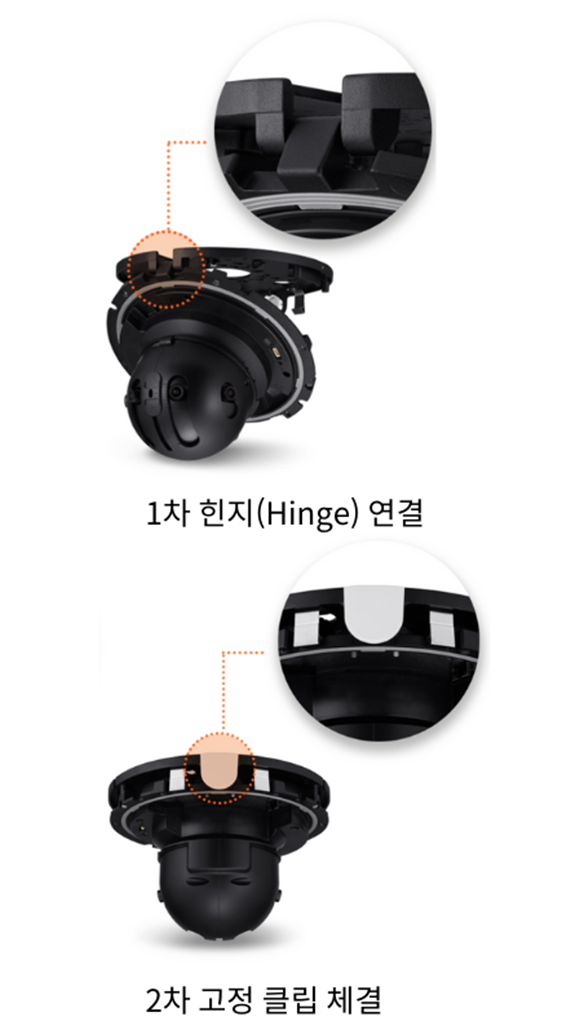

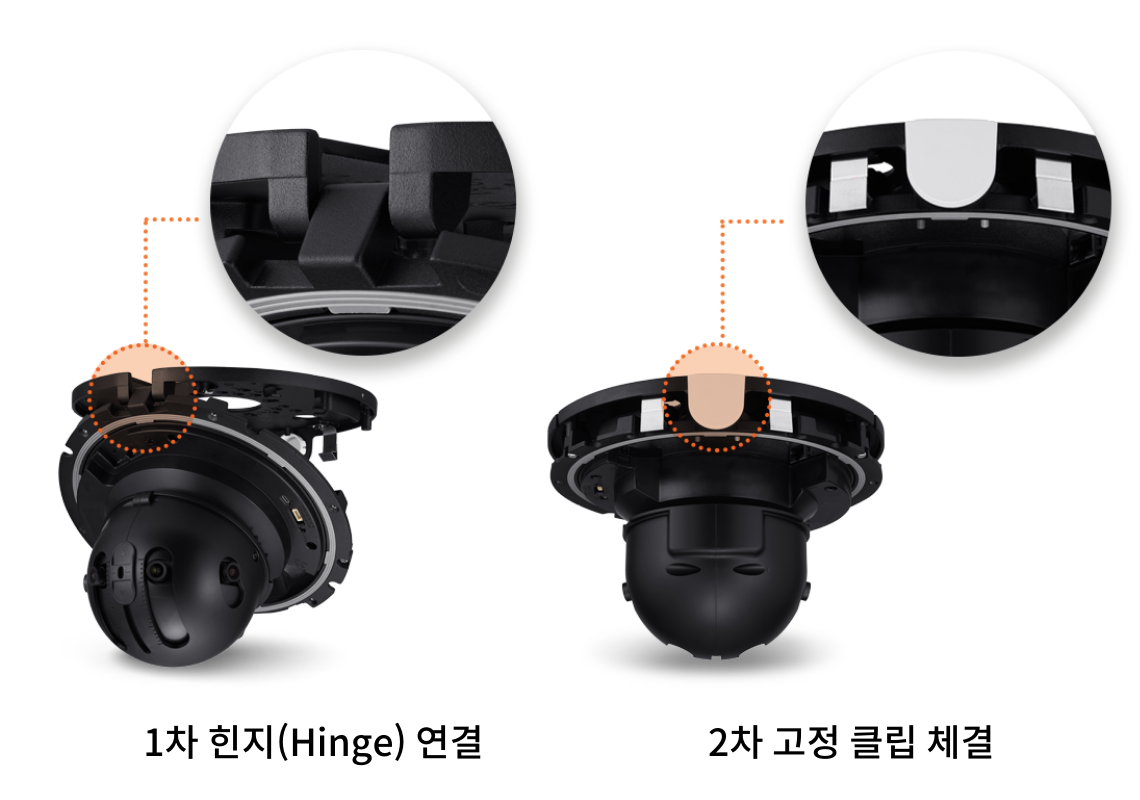

손쉬운 간편 설치 구조

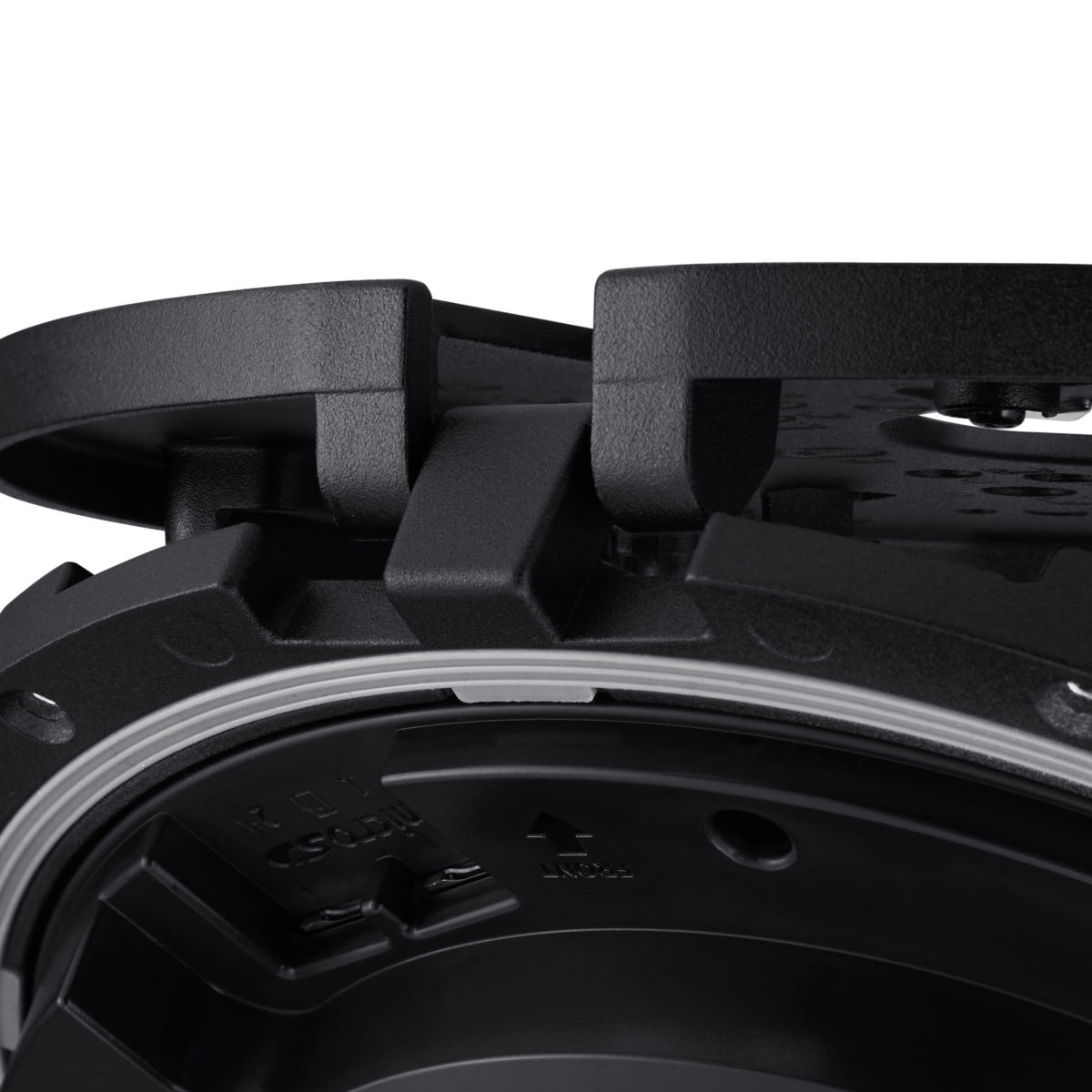

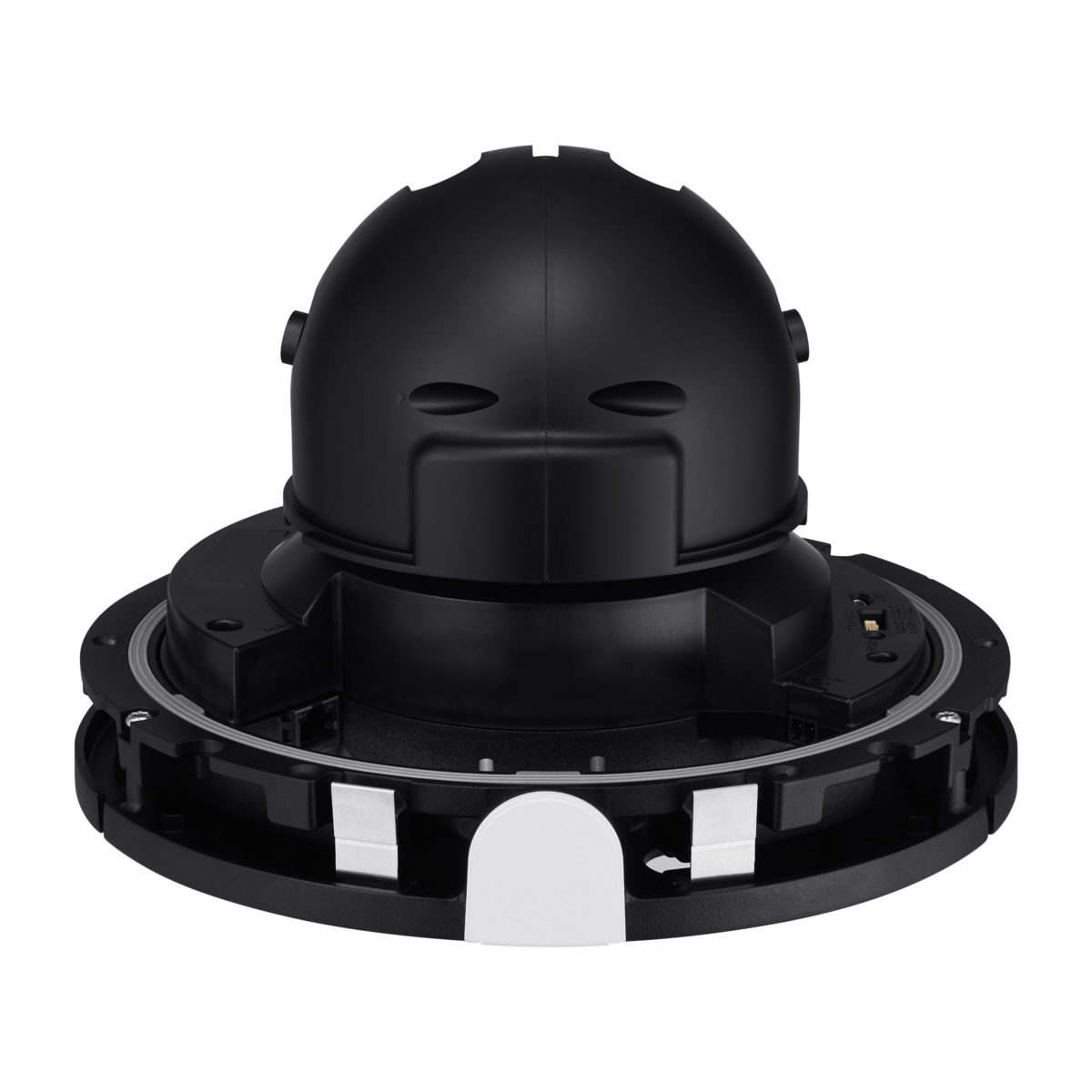

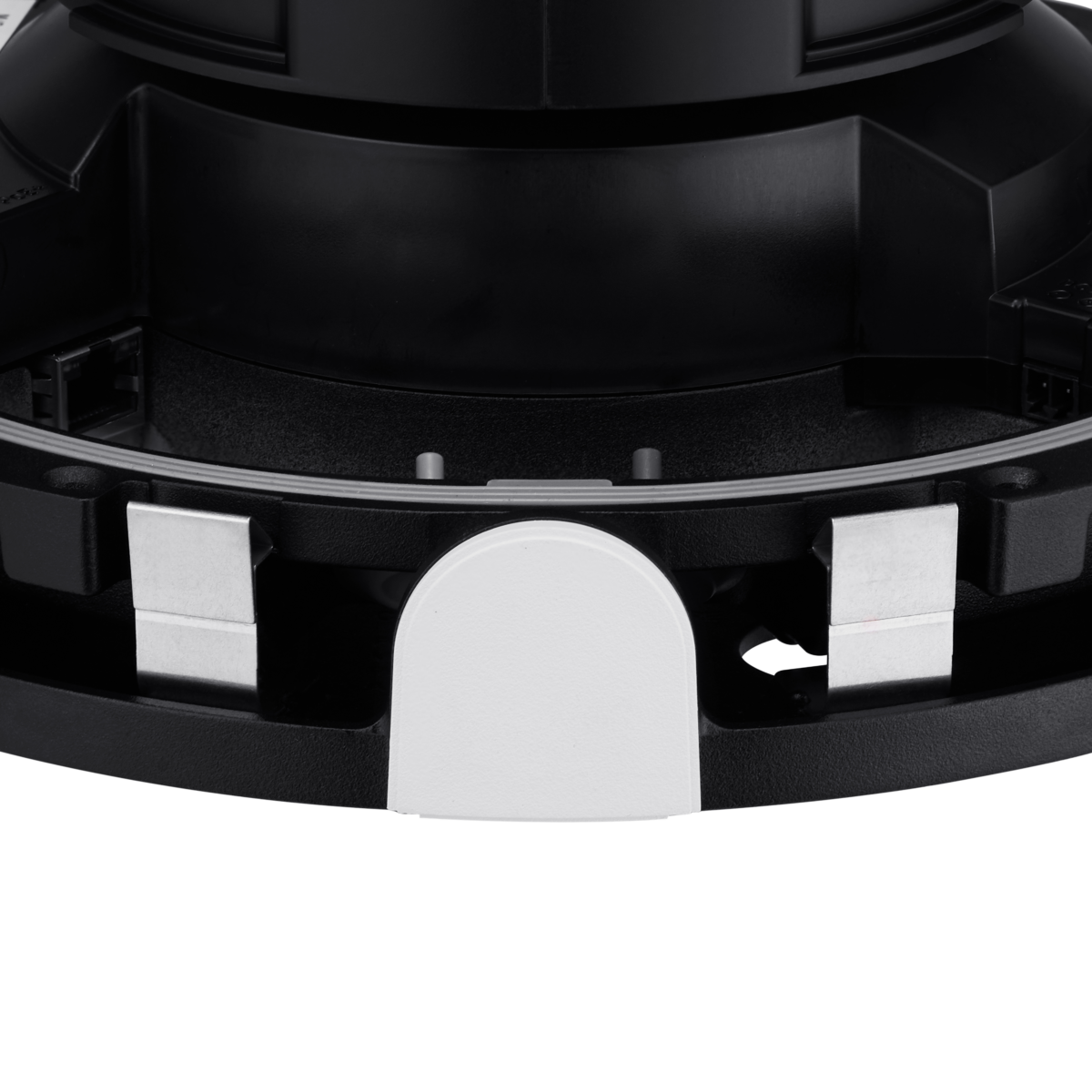

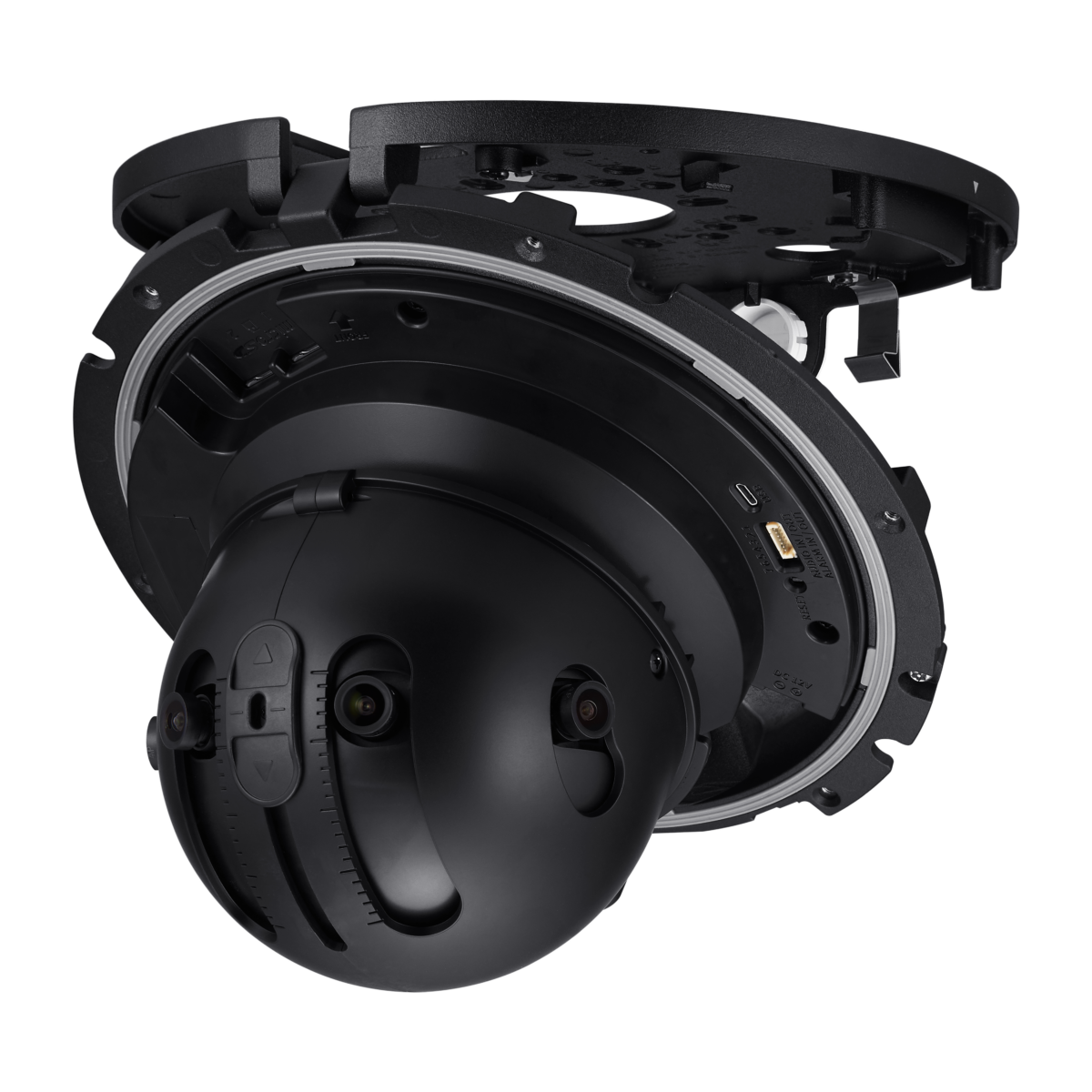

PNM-9022V는 카메라 바디와 마운트 플레이트간 1차 힌지(Hinge) 연결-2차 고정 클립 체결의 간편 구조로 손쉬운 설치가 가능합니다.
제품사양
| 영상 | |
|---|---|
| 촬상 소자 | 1/2.8" CMOS x 4 |
| 해상도 | [209° Mode] 4608X1800, 4032X1576, 3456X1352, 2864X1124, 2304X900, 1728X676, 1152X452, 560X224, 720x576 [180° Mode] 4096X1800, 3584X1576, 3072X1352, 2560X1124, 2048X900, 1536X676, 1024X452, 512X224, 720X576 |
| 최대 프레임레이트 | H.265/H.264: 최대 30fps/25fps(60Hz/50Hz) MJPEG: 최대 30fps/25fps(60Hz/50Hz) |
| 최저조도 | Color: 0.1Lux(F1.6, 1/30초) B/W: 0.01Lux(F1.6, 1/30초) |
| 영상 출력 | USB : Micro USB Type B, 1280x720 for installation |
| 렌즈 | |
| 초점거리 | 2.8mm fixed focal x 4 |
| 최대 구경비 | F1.6 |
| 화각 | H: 209°, V: 83.3° |
| 최소 지근 거리 | 1.5m |
| 포커스 제어 | Fixed |
| 팬 / 틸트 / 회전 | |
| 팬 / 틸트 / 회전 범위 | 0°~355° / 0°~60° / - |
| 카메라 기능 | |
| 카메라 타이틀 | 최대 85자 |
| Day & Night | Auto(ICR) |
| 역광보정 | BLC, HLC, WDR, SSDR |
| Wide Dynamic Range | extreme WDR |
| 노이즈 제거 | SSNRⅤ |
| 안개제거 | 지원 |
| 움직임감지 | 8개, 8점의 다각형 지원 |
| 프라이버시 기능 | 32ea, polygonal zones - Color: Grey/Green/Red/Blue/Black/White - Mosaic |
| Gain Control | 낮음 / 중간 / 높음 |
| 화이트발란스 | ATW / AWC / 수동 / 실내 / 실외 |
| 전자셔터 | 최소 / 최대 / 플리커 방지(2~1/12,000초) |
| 영상 회전 | 상하반전, 좌우반전, |
| 지능형 분석 | 디포커스 감지, 움직임 감지, 발생/소멸 감지, 출입 감지, 템퍼링, 가상선, 오디오 감지 |
| 비즈니스 인텔리전스 | 히트맵 |
| 알람 입출력 | 2개(입출력 선택 가능) |
| 알람 트리거 | 지능형분석, 네트워크 단절, 알람 입력 |
| 알람 이벤트 | FTP와 E-Mail을 통해서 파일 전송 및 업로드 E-Mail을 통한 알림 알람 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화 외부 알람 출력 |
| 오디오 입력 | 선택가능(마이크/라인입력/내장마이크) 지원전압: 2.5VDC(4mA), 입력 임피던스: 2K Ohm |
| 오디오 출력 | 라인 출력, 최대 출력: 1Vrms |
| 네트워크 | |
| 이더넷 | Metal shielded RJ-45(10/100BASE-T) |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG |
| 오디오 압축 | G.711 u-law /G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
| 스마트 압축 | 수동(5개 영역), WiseStreamⅡ |
| 비트레이트 제어 | H.264/H.265: CBR 또는 VBR MJPEG: VBR |
| 스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 10개 프로파일) |
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour, LLDP, SRTP |
| 보안 | HTTPS(SSL) 인증 방식 Digest 인증 방식 IP 주소 필터링 사용자 접속 로그 기록 802.1X 인증 방식(EAP-TLS, EAP-LEAP) 기기인증서(Hanwha Techwin Root CA) |
| 응용 인터페이스 | ONVIF Profile S/G/T SUNAPI(HTTP API) Wisenet open platform |
| 일반 | |
| 웹페이지 언어 | 한국어 |
| Edge Storage | Micro SD/SDHC/SDXC 2슬롯 1TB(512GB X 2) |
| 메모리 | 4GB RAM, 512MB Flash |
| 동작 환경 및 전원 | |
| 동작 온도 / 습도 | 일반 : -40°C~+55°C, 간헐적 : -40°C~+60°C / 95% RH 이하 |
| 보관 온도 / 습도 | -50°C ~ +60°C / 90% RH 이하 |
| 규격 인증 | IP66, IK10, NEMA4X |
| 전원 | PoE+(IEEE802.3at, Class4), 12VDC |
| 소비 전력 | PoE+: 최대 18W, 표준 10.4W 12VDC: 최대 16W, 표준 9W |
| 외관 | |
| 색상 / 재질 | 화이트 / 알루미늄 |
| RAL 코드 | RAL9003 |
| 제품 사이즈 / 무게 | Ø253x165mm(9.96"x6.5"), 3200g |
| 호환 컨두잇 홀 / 갱박스 | 3/4" |
| 행잉 마운트 (돔) | SBP-276HMW |
