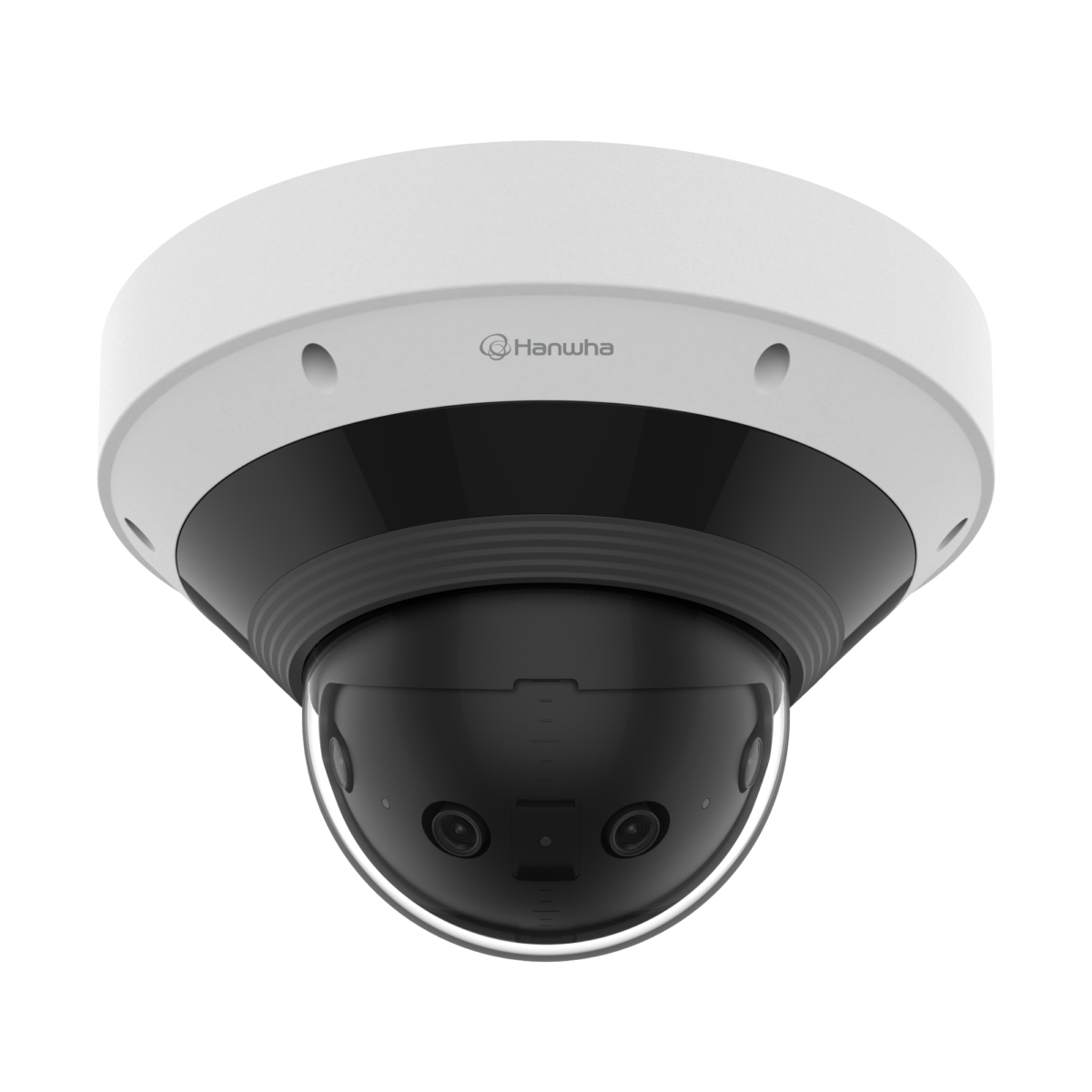

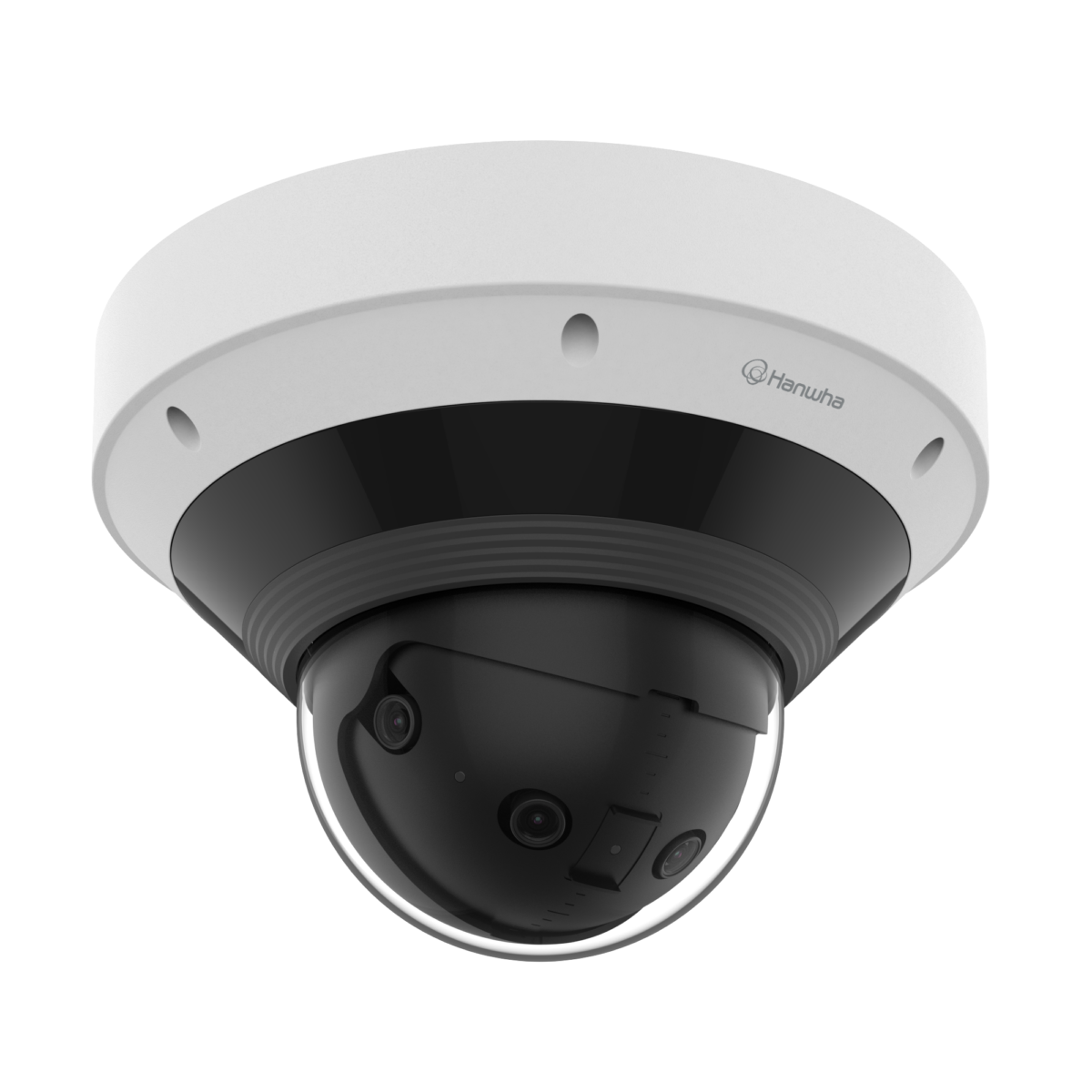

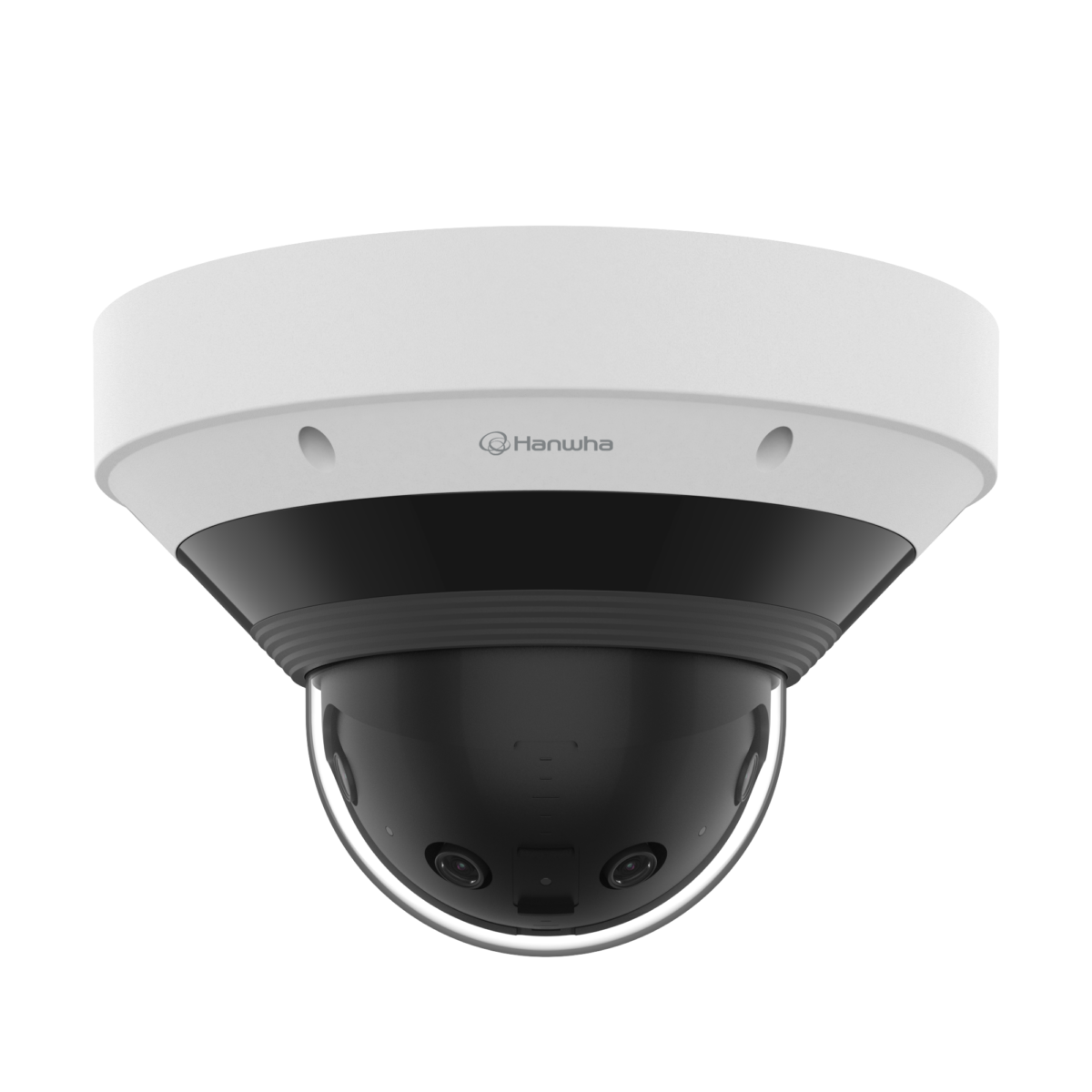

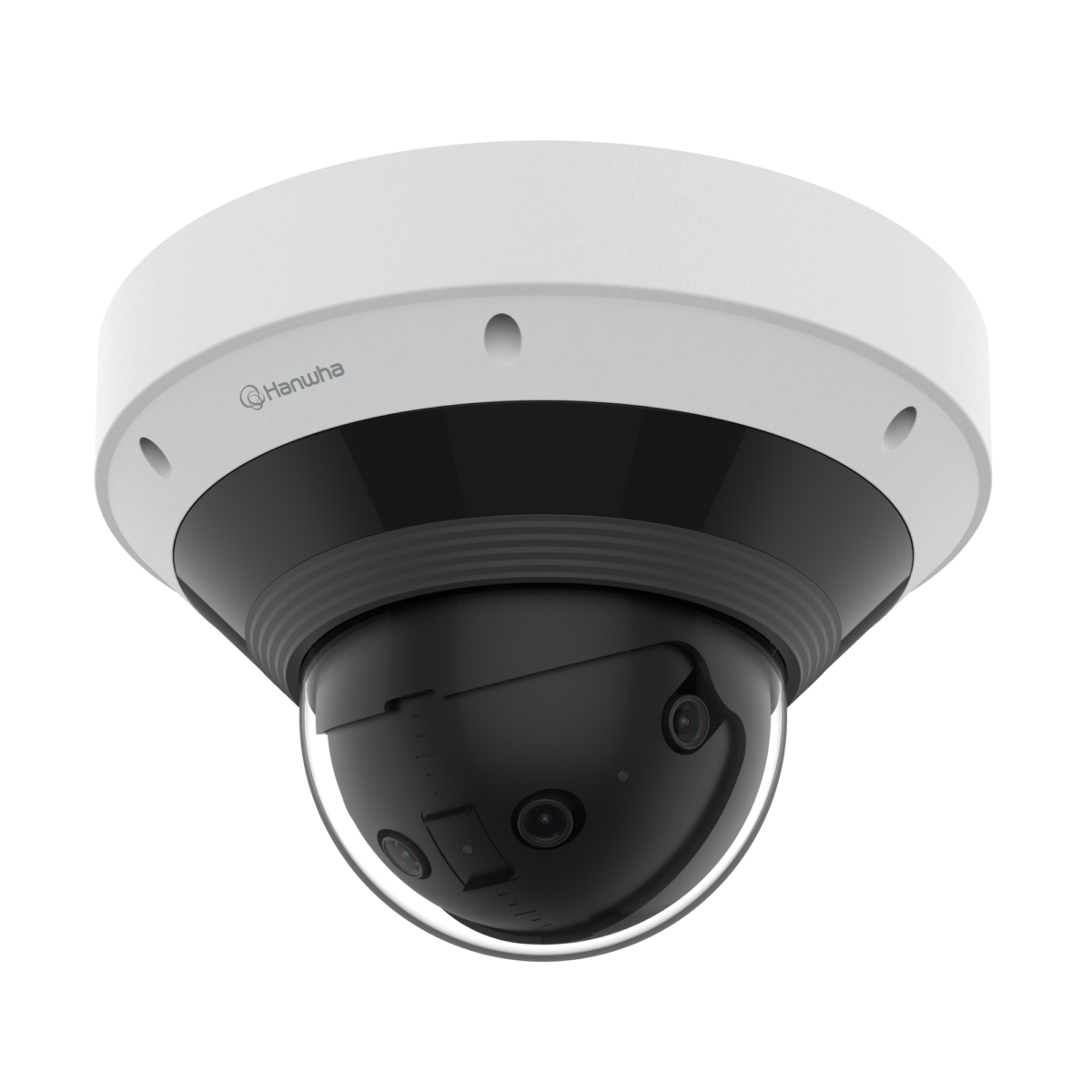

PNM-C9022RV
AI 2MP 4채널 IR 멀티디렉셔널 카메라
• 1/2.8형 2메가픽셀 CMOS x 4
• 수평화각(H): 209° / 2.8mm 고정 초점 렌즈 내장 x 4
• IR 가시 거리 : 최대 20m(WiseIR)
• Day & Night(ICR), extreme WDR(120dB)
• H.265, H.264, MJPEG 최대 20fps
• AI 엔진 기반 객체 감지(사람, 차량)
• 분석 이벤트 : 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 음원 분류, 가상영역(발생/소멸)
• IP66, IK10, NEMA 250 Type 4X
4채널 파노라마 카메라로 하나의 영상처럼 모니터링
파노라마 카메라는 209도의 수평 시야각으로 넓은 영역의 모니터링이 가능하여 비용을 절감할 수 있습니다.
AI 기반의 비디오 분석
PNM-C9022RV는 AI를 사용하여 실시간으로 객체를 분류 및 감지하여 영상 정확도를 크게 향상시키고, AI 알고리즘이 분류된 물체를 구별하여 이벤트를 트리거하고 영상 분석도를 향상시킵니다. 가상 영역 설정을 사용하여 AI 기반의 감지 영역 설정이 가능합니다.
WiseIR로 24시간 빈틈없는 감시
PNM-C9022RV는 4개의 독립적인 IR 구역으로 나뉘어 가려지는 부분 없이 장면에 따라 최대 20m의 IR 거리를 제공하여 야간이나 조도가 낮은 환경에서도 선명한 모니터링이 가능합니다.
제품사양
영상 | ||
---|---|---|
촬상 소자 | 1/2.8" CMOS(x4) | |
해상도 | 5120X1568, 3648X1152, 2560X784, 1280X392 | |
최대 프레임레이트 | H.265/H.264: 최대 20fps(60Hz/50Hz) MJPEG: 최대 20fps(60HZ/50Hz) |
|
최저조도 | 컬러: 0.1Lux(F2.0, 1/30sec, 30IRE) 흑백: 0.01Lux(F2.0, 1/30sec, 30IRE), 0Lux(IR LED on) |
|
영상 출력 | USB: Micro USB Type B, 1280x720 설치용 | |
렌즈 | ||
초점거리 | 2.8mm 고정 초점 렌즈(x4) | |
최대 구경비 | F2.0 | |
화각 | H: 209° / V: 60° | |
최소 지근 거리 | 5m | |
포커스 제어 | Fixed | |
팬 / 틸트 / 회전 | ||
팬 / 틸트 / 회전 범위 | 0°~360° / 0°~65° / - | |
카메라 기능 | ||
카메라 타이틀 | 최대 85자 | |
Day & Night | 자동(ICR) | |
역광보정 | BLC, WDR, SSDR | |
Wide Dynamic Range | 120dB | |
노이즈 제거 | WiseNRⅡ(AI엔진 기반), SSNRⅤ | |
움직임감지 | 8개, 8점 다각형 지원 | |
프라이버시 기능 | 10개, 직사각형 지원 - 색상: 검정/파랑/빨강/회색/흰색/초록 |
|
Gain Control | 낮음 / 중간 / 높음 | |
화이트발란스 | ATW / AWC / 수동 / 실내 / 실외 | |
전자셔터 | 최소 / 최대 / 플리커 방지(2~1/12,000초) 사용자 선호 셔터 제어(AI엔진 기반) |
|
영상 회전 | 상하반전, 좌우반전 | |
지능형 분석 | 분류 가능한 객체: 사람/차량 Attributes: 미지원 BestShot 지원 AI엔진 기반 분석 이벤트 - 객체 감지, 가상선(지나감/방향), 가상영역(배회/침입/들어감/나감) 분석 이벤트 - 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 음원 분류, 가상영역(나타남/사라짐) |
|
알람 입출력 | 구성 가능한 I/O 포트 2개 | |
알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴 | |
알람 이벤트 | 알람 트리거 발생시 - 파일 전송 및 업로드(이미지): e-mail/FTP - 알림: e-mail - 녹화: SD/SDHC/SDXC or NAS - 알람 출력 - Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송 - 음원 재생 |
|
오디오 입력 | 선택가능(마이크/라인 입력) | |
오디오 출력 | 라인 출력 | |
야간 가시 거리 | WiseIR 20m | |
네트워크 | ||
이더넷 | Metal shielded RJ-45(10/100/1000BASE-T) | |
비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
오디오 압축 | G.711 u-law /G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
|
스마트 압축 | 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(AI엔진 기반) | |
비트레이트 제어 | H.264/H.265: CBR 또는 VBR MJPEG: VBR |
|
스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 3개 프로파일, 2개 가상채널 지원) |
|
프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP(TCP, UDP Unicast) | |
보안 | HTTPS(SSL) 인증 방식 Digest 인증 방식 IP 주소 필터링 사용자 접속 로그 기록 802.1X 인증 방식(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2) 기기인증서(Hanwha Private Root CA) TPM 2.0 with FIPS 140-2 level2 Secure boot/OS/Storage, Verify firmware forgery |
|
응용 인터페이스 | ONVIF Profile S/G/T/M SUNAPI(HTTP API) Wisenet open platform |
|
일반 | ||
웹페이지 언어 | 한국어 | |
Edge Storage | Micro SD/SDHC/SDXC 2slot Max. 1TB(512GBx2) | |
메모리 | 4GB RAM, 512MB Flash | |
동작 환경 및 전원 | ||
동작 온도 / 습도 | -40°C~+55°C / 0~95% RH(non-condensing) | |
보관 온도 / 습도 | -50°C~+60°C / 0~90% RH | |
규격 인증 | IP66, NEMA4X, IK10 | |
전원 | PoE+(IEEE802.3at type2, Class4), 12VDC | |
소비 전력 | PoE+: Max 24.5W, typical 11.3W 12VDC: Max 22.0W, typical 10.4W Power redundancy failover |
|
외관 | ||
색상 / 재질 | 화이트 / 알루미늄 | |
RAL 코드 | RAL9003 | |
제품 사이즈 / 무게 | ø253x170mm, 2,900g | |
호환 컨두잇 홀 / 갱박스 | 3/4"(M25) Single, Double, 4"Octagon, Square |
|

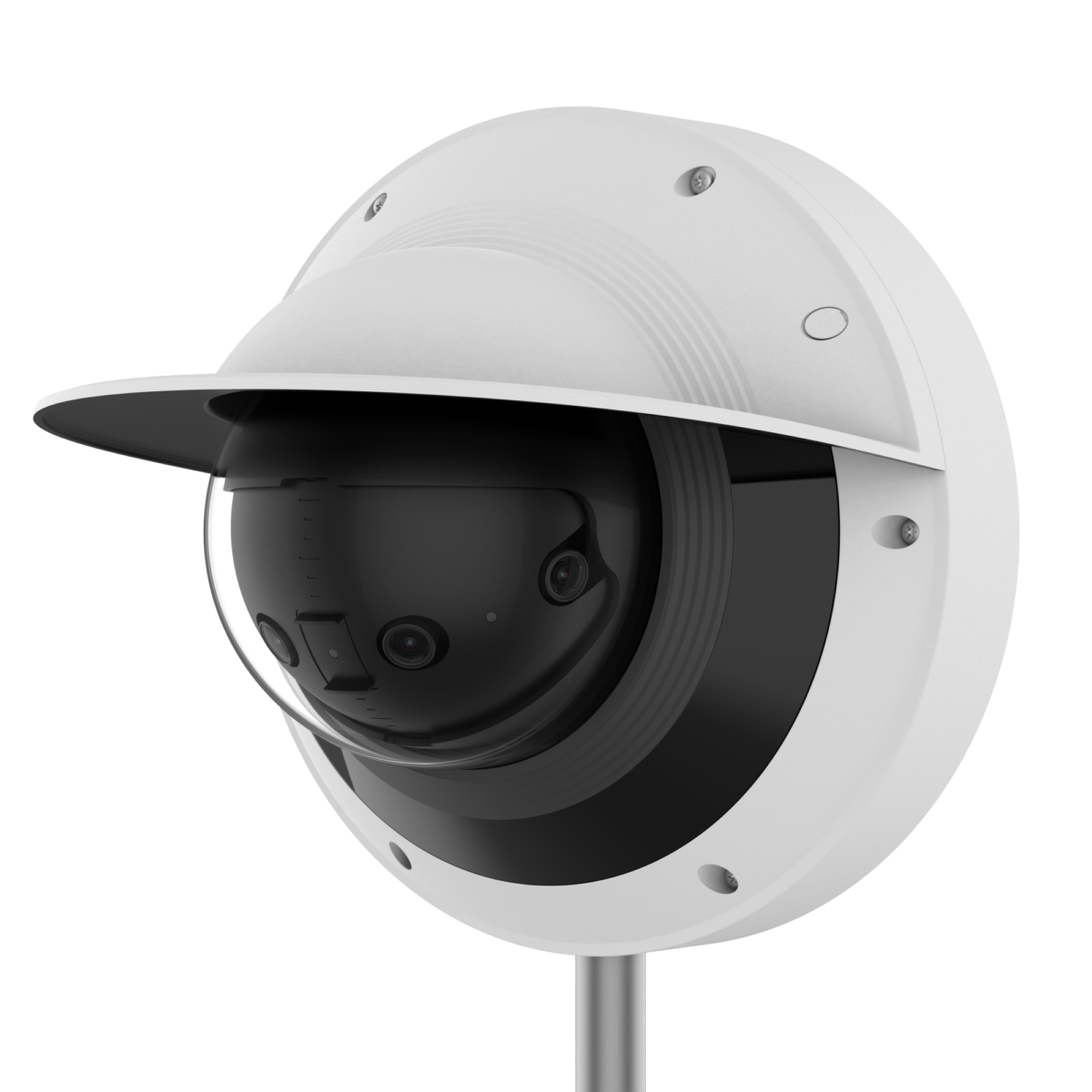

행잉 마운트 (돔) | SBP-276HMW | |
Certifications & Standards | ||
EMC (전자파) | FCC 47 CFR 15 Subpart B Class A ICES-3(A)/NMB-3(A) CE/UKCA - EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3 VCCI CISPR 32 Class A RCM AS/NZS CISPR 32 Class A KS C 9832 Class A, KS C 9835 |
|
안전 | UL 62368-1, CAN/CSA C22.2 NO. 62368-1 IEC/EN 62471 |
|
환경 | IEC/EN 63000 IEC/EN 60529 IP66, IEC/EN 62262 IK10 NEMA 250 type 4X |
