네트워크 카메라
단종

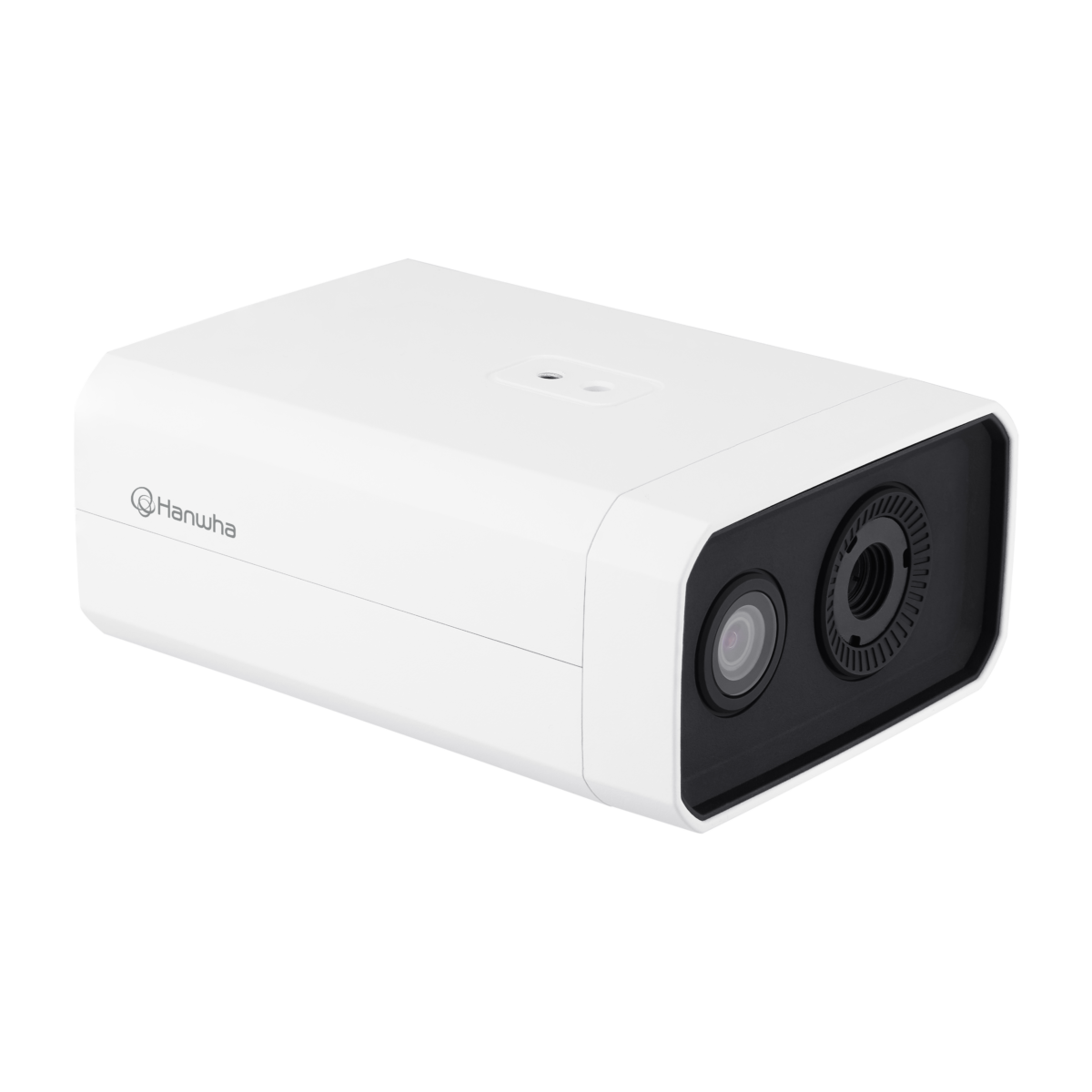

TNM-3620TDY
발열감지 열화상 카메라
Key Features
• 이중 스펙트럼 멀티채널: QVGA 열화상&2MP 실화상 센서
• 화각(H): 50.0° / 4.7mm(열화상) 고정초점 렌즈
• 화각(H): 87.6° / 4mm(실화상) 고정초점 렌즈
• 두 가지 온도 감지 모드 지원
- 발열감지 모드 : 감지범위 30~45°C / 정확도 ±0.5°C(±0.3°C 블랙바디 사용시)
- 일반 모드 : 감지범위 -20~130°C / 정확도 ±5°C(≤100°C), ±20% (>100°C)
• 의료용 전자기기 규격에 따른 설계
• micro SD 슬롯 1개, PoE+/12V DC
• 화각(H): 50.0° / 4.7mm(열화상) 고정초점 렌즈
• 화각(H): 87.6° / 4mm(실화상) 고정초점 렌즈
• 두 가지 온도 감지 모드 지원
- 발열감지 모드 : 감지범위 30~45°C / 정확도 ±0.5°C(±0.3°C 블랙바디 사용시)
- 일반 모드 : 감지범위 -20~130°C / 정확도 ±5°C(≤100°C), ±20% (>100°C)
• 의료용 전자기기 규격에 따른 설계
• micro SD 슬롯 1개, PoE+/12V DC
개요

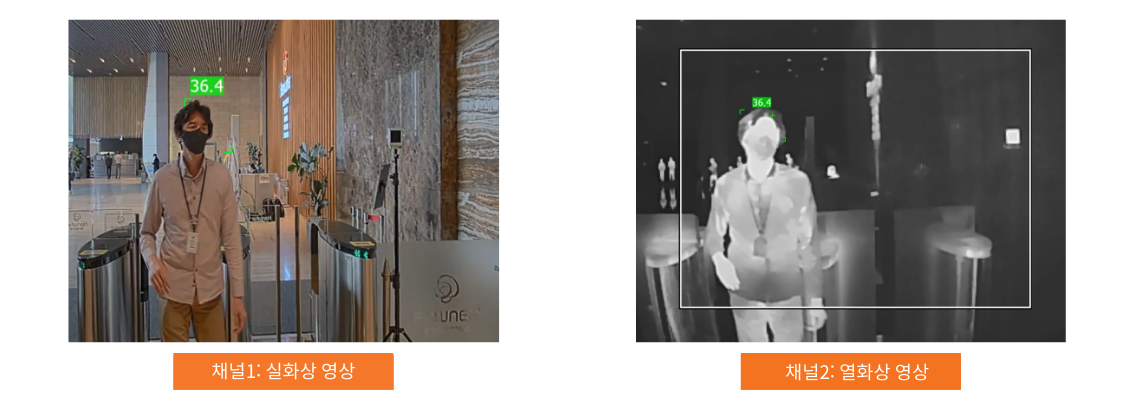

이중 스펙트럼 멀티 채널 : QVGA 열화상 & 2MP 실화상 센서
TNM-3620TDY는 실화상 및 열화상 영상을 동시 지원합니다.
실화상 영상으로 객체를 명확히 식별하고, 열화상 영상으로 정확한 감지 및 온도 측정이 가능합니다.
실화상 영상으로 객체를 명확히 식별하고, 열화상 영상으로 정확한 감지 및 온도 측정이 가능합니다.
사용자는 사용 목적에 따라 발열감지 모드(감염병 예방 활용) 또는 일반 모드(시설 관리 및 보안 강화)로 선택할 수 있습니다.
[발열감지 모드]
– 감지 범위: 30~45°C
– 정확도: ±0.5°C (블랙바디 사용시 ±0.3°C)
* 블랙바디 별매
* 정확한 온도 측정을 위해 FDA 가이드에 따라 측정 환경 구성을 권장
* 인증 받은 체온계를 비치하여, 발열 의심자의 체온을 재확인할 것
[일반 모드]
– 감지 범위: -20~130°C
– 정확도: ±5°C (≤100˚C), ±20% (>100˚C)
AI 기반 얼굴 감지로 정확도 높은 온도 측정
TNM-3620TDY는 AI 기반 실시간 얼굴 감지를 통해 영역 내 최고 온도 지점에서 온도를 측정합니다.
또한, 온도 측정의 정확도를 높이기 위해 사용자가 감지 영역을 설정할 수 있습니다.
또한, 온도 측정의 정확도를 높이기 위해 사용자가 감지 영역을 설정할 수 있습니다.
제품사양
| 영상 | ||
|---|---|---|
| 촬상 소자 | 비냉각식 마이크로 볼로미터 (320x240) | 1/2.8" 2MP CMOS |
| 해상도 | 1280x960, 640x480, 320x240 | 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240 |
| 최대 프레임레이트 | H.265/H.264: 최대 30fps/25fps(60Hz/50Hz) MJPEG: 최대 30fps/25fps(60Hz/50Hz) |
|
| NETD | ＜60mK | |
| 픽셀 사이즈 | 12㎛ | |

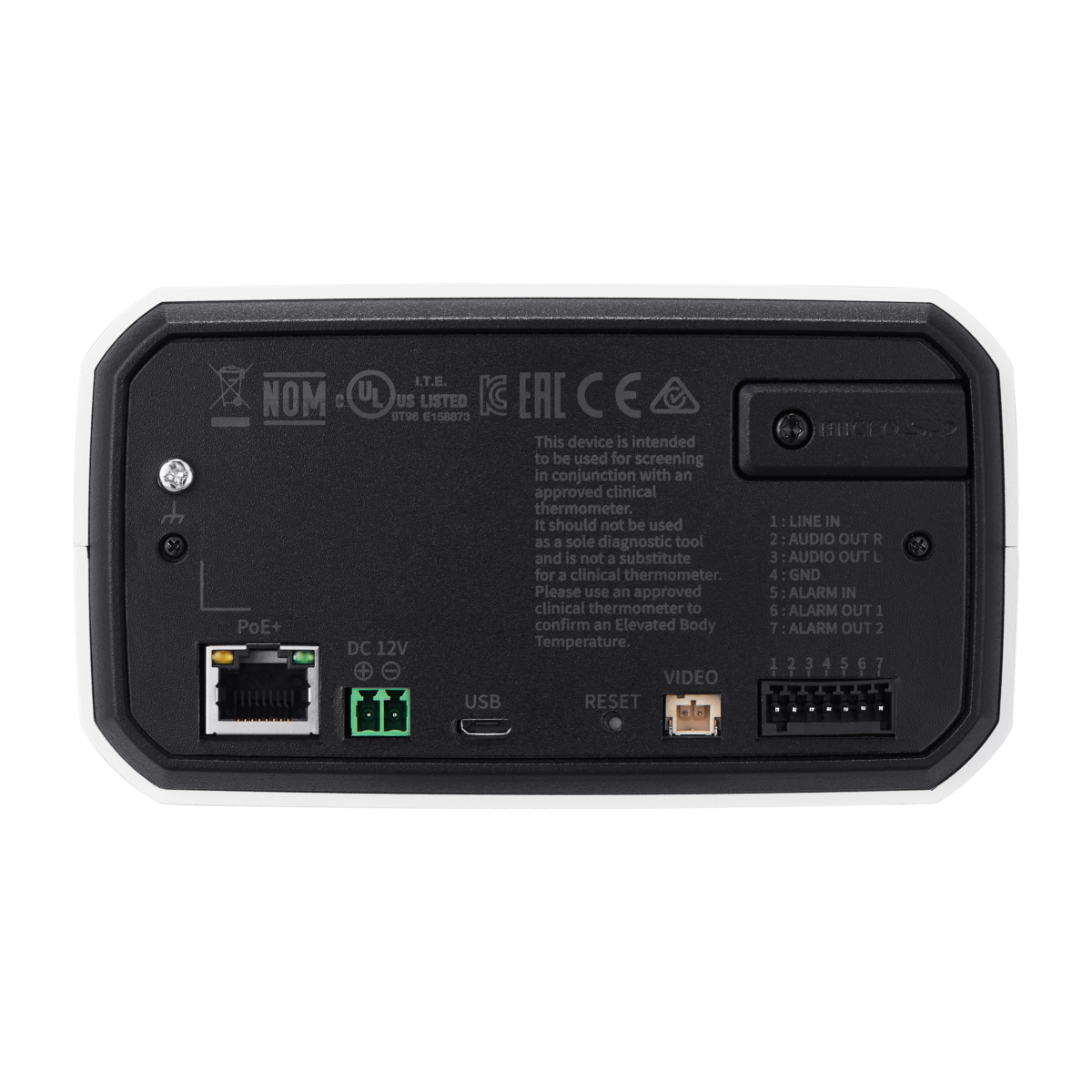

| 영상 출력 | CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용 USB : Micro USB Type B, 1280x720 설치용 |
|
| 렌즈 | ||
| 초점거리 | 4.7mm 고정 초점 렌즈 | 4mm 고정 초점 렌즈 |
| 최대 구경비 | F1.0 | F1.6 |
| 화각 | H: 50.0°, V: 36.4°, D: 65.3° | H: 87.6, V: 46.4°, D: 104.5° |
| 최소 지근 거리 | 1m | |
| 포커스 제어 | 고정 초점 | |
| 카메라 기능 | ||
| 카메라 타이틀 | 최대 85자 | |
| 영상 흔들림 보정 | 지원(자이로 센서 내장) | |
| 움직임감지 | 8개, 8점의 다각형 지원 | |
| 프라이버시 기능 | 32개, 8점의 다각형 지원 - 색상: 검정/파랑/빨강/회색/흰색/초록 - 모자이크 |
|
| 영상 회전 | 상하반전, 좌우반전 | |
| 지능형 분석 | 발열 감지 모드 : 온도 감지, 블랙바디 오류 일반 모드 : 방향 감지, 움직임 감지, 출입 감지, 템퍼링, 가상선, 오디오 감지, 온도 감지 |
|
| 알람 입출력 | 입력 1개 / 출력 2개 | |
| 알람 트리거 | 지능형분석, 네트워크 단절, 알람 입력 | |
| 알람 이벤트 | FTP와 E-Mail을 통해서 파일 전송 및 업로드 E-Mail을 통한 알림 알람 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화 외부 알람 출력 핸드오버 (일반 모드) 음원 재생 비프 알람 (발열 감지 모드) |
|
| 오디오 입력 | 선택가능(마이크/라인입력) 지원전압: 2.5VDC(4mA), 입력 임피던스: 2K Ohm |
|
| 오디오 출력 | 라인 출력, 최대 출력: 1Vrms | |
| 칼라 팔레트 |
발열 감지 모드 (열화상 얼굴 감지) : Whitehot EBT (실화상 얼굴 감지) & 일반 모드 : Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron, Custom |
|
| 온도감지 | ||
| 온도 감지 범위 |
발열 감지 모드 : 30~45°C 일반 모드 : -20~+130°C |
|
| 온도 정확도 |
발열 감지 모드 : ±0.5°C(블랙바디 사용시 ±0.3°C) 일반 모드 : ±5°C(≤100°C), ±20%(>100°C) |
|
| 온도 감지 | 3ea 사각형(일반 모드) | |
| 추가기능 | 하이브리드 팔레트(일반 모드), 스팟 온도 체크(일반 모드) | |
| 네트워크 | ||
| 이더넷 | Metal shielded RJ-45(10/100BASE-T) | |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG | |
| 오디오 압축 | G.711 u-law / G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
|
| 스마트 압축 | WiseStreamⅡ | 수동(5개 영역), WiseStreamⅡ |
| 비트레이트 제어 | H.264/H.265: CBR 또는 VBR MJPEG: VBR |
|
| 스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 6개 프로파일) |
|
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour, LDP | |
| 보안 | HTTPS(SSL) 인증 방식 Digest 인증 방식 IP 주소 필터링 사용자 접속 로그 기록 802.1X 인증 방식(EAP-TLS, EAP-LEAP) 기기인증서(Hanwha Techwin Root CA) |
|
| 응용 인터페이스 | ONVIF Profile S/T SUNAPI(HTTP API) |
|
| 일반 | ||
| 웹페이지 언어 | 한국어 | |
| Edge Storage | Micro SD/SDHC/SDXC 1슬롯 256GB | |
| 메모리 | 4608MB RAM, 512MB Flash | |
| 동작 환경 및 전원 | ||
| 동작 온도 / 습도 | 발열 감지 모드 : +10°C~+35°C / 95% RH 이하 일반 모드 : -10°C~+55°C / 95% RH 이하 |
|
| 보관 온도 / 습도 | -30°C~+60°C / 이하 95% RH | |
| 전원 | PoE+(IEEE802.3at, Class4), 12VDC | |
| 소비 전력 | PoE+: Max. 17.0W, typical 12.5W 12VDC: Max. 14.5W, typical 11.0W |
|
| 외관 | ||
| 색상 / 재질 | 화이트 / 알루미늄 | |
| RAL 코드 | RAL9003 | |
| 제품 사이즈 / 무게 | 135(W)x75(H)x188.5(D)mm, 1.7kg | |
