온도 표시 형 열화상 카메라
온도 표시 형 열화상 카메라는 다양한 색상 팔레트를 활용하여 물체의 열을 시각적으로 표현하고 동시에 온도 데이터를 측정하고 기록할 수 있어 열로 인한 객체의 잠재적인 문제들이 발생하기 전 예방 조치를 취할 수 있도록 합니다. 이 기술은 전기 자동차 충전소의 과열 문제 확인 등 다양한 분야에서 활용되고 있습니다.
열화상 카메라를 통한 향상된 모니터링
AI 기반의 온도 표시 형 열화상 카메라는 중요한 포인트를 모니터링하는데 적합합니다. TNM-C3620TDR은 안개, 연기 등 악천후로 시야 확보가 어려운 상황에서도 객체 및 온도 변화를 감지할 수 있어 눈에 보이지 않는 위험을 파악하고 잠재적인 문제점을 예측할 수 있도록 지원합니다.

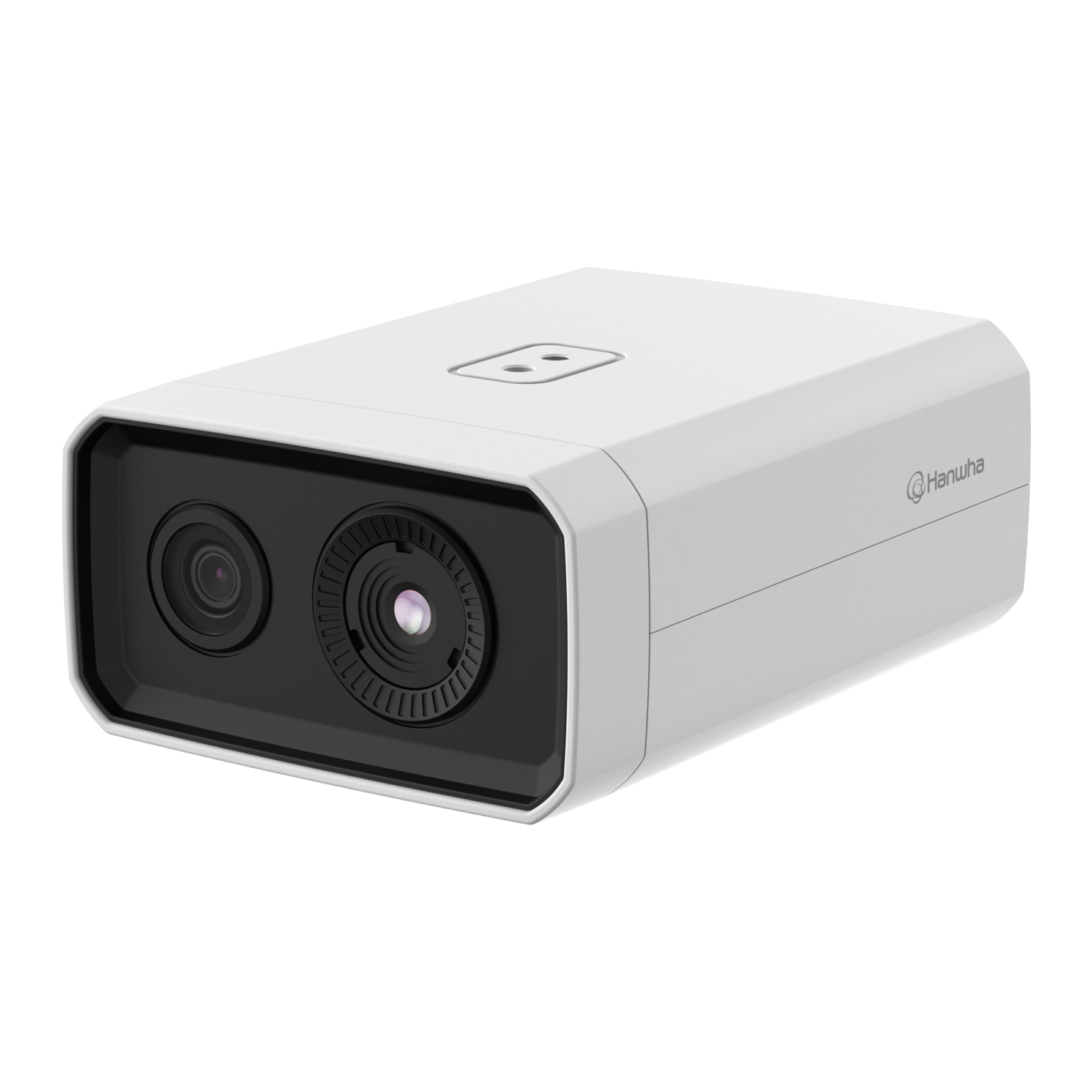

실내 모니터링을 위한 컴팩트한 사이즈
TNM-C3620TDR은 작고 설치가 간편하여 공간 제약 없이 중요한 구역을 효과적으로 감시할 수 있습니다.
제품사양
| 영상 | ||
|---|---|---|
| 촬상 소자 | ||
| spec_value | 비냉각식 마이크로 볼로미터 (320x240) | |
| spec_value2 | 1/2.8" 2MP CMOS | |
| 해상도 | ||
| spec_value | 1280x960, 640x480, 320x240(Original) | |
| spec_value2 | 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240 | |
| 최대 프레임레이트 | ||
| spec_value | H.265/H.264: 최대 30fps/25fps(60Hz/50Hz) MJPEG: 최대 30fps/25fps(60Hz/50Hz) |
|
| spec_value2 | ||
| NETD | ||
| spec_value | ＜50mK | |
| spec_value2 | None | |
| 픽셀 사이즈 | ||
| spec_value | 12㎛ | |
| spec_value2 | None | |
| 최저조도 | ||
| spec_value | None | |
| spec_value2 | Color: 0.05 lux(F1.6, 1/30sec) B/W: 0.005 lux(F1.6, 1/30sec) |
|
| 영상 출력 | ||
| spec_value | CVBS: 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용 USB : Micro USB Type B, 1280x720 설치용 |
|
| spec_value2 | ||
| 렌즈 | ||
| 초점거리 | ||
| spec_value | 4.7mm 고정 초점 렌즈 | |
| spec_value2 | 4mm 고정 초점 렌즈 | |
| 최대 구경비 | ||
| spec_value | F1.0 | |
| spec_value2 | F1.6 | |
| 화각 | ||
| spec_value | H: 50.0˚, V: 36.4˚, D: 65.3˚ (iFoV: 2.553 mRad ) |
|
| spec_value2 | H: 87.6, V: 46.4°, D: 104.5° | |
| 최소 지근 거리 | ||
| spec_value | 1m(3.28ft) | |
| spec_value2 | None | |
| 포커스 제어 | ||
| spec_value | 고정 초점 | |
| spec_value2 | 고정 초점 | |
| 카메라 기능 | ||
| 카메라 타이틀 | ||
| spec_value | 최대 17자 | |
| spec_value2 | ||
| Day & Night | ||
| spec_value | None | |
| spec_value2 | 자동(ICR) | |
| 역광보정 | ||
| spec_value | None | |
| spec_value2 | BLC, WDR, SSDR | |
| Wide Dynamic Range | ||
| spec_value | None | |
| spec_value2 | extremeWDR(150dB) | |
| 노이즈 제거 | ||
| spec_value | None | |
| spec_value2 | SSNR V | |
| 영상 흔들림 보정 | ||
| spec_value | 지원(자이로 센서 내장) | |
| spec_value2 | ||
| 움직임감지 | ||
| spec_value | 8개, 8점의 다각형 지원 | |
| spec_value2 | ||
| 프라이버시 기능 | ||
| spec_value | 24개, 8점의 다각형 지원 - 색상: 검정/파랑/빨강/회색/흰색/초록 - 모자이크 |
|
| spec_value2 | ||
| Gain Control | ||
| spec_value | None | |
| spec_value2 | 낮음 / 중간 / 높음 | |
| 화이트발란스 | ||
| spec_value | None | |
| spec_value2 | ATW / AWC / 수동 / 실내 / 실외 | |
| LDC (렌즈왜곡보정) | ||
| spec_value | None | |
| spec_value2 | 지원 | |
| 전자셔터 | ||
| spec_value | None | |
| spec_value2 | 최소 / 최대 / 플리커 방지(2~1/12,000초) | |
| 영상 회전 | ||
| spec_value | 상하반전, 좌우반전 | |
| spec_value2 | ||
| 지능형 분석 | ||
| spec_value | 방향 감지, 움직임 감지, 출입 감지, 템퍼링, 가상선, 오디오 감지, 온도 감지 AI엔진 기반 분석 이벤트 - 객체감지 (사람/얼굴, 실화상 채널만 지원) |
|
| spec_value2 | ||

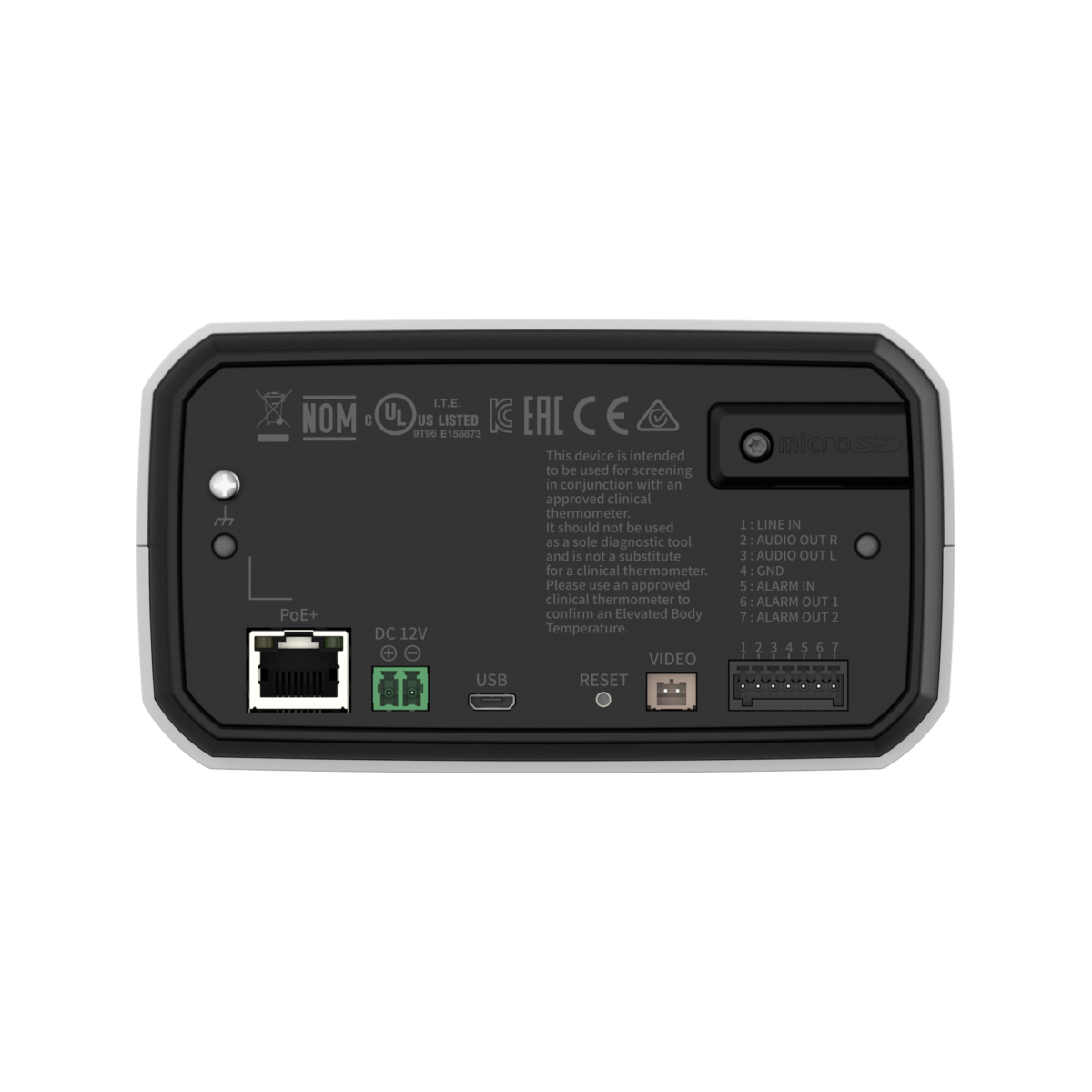

| 알람 입출력 | ||
| spec_value | 입력 1개 / 출력 2개 | |
| spec_value2 | ||
| 알람 트리거 | ||
| spec_value | 지능형 분석, 네트워크 단절, 알람 입력, MQTT 구독 | |
| spec_value2 | ||
| 알람 이벤트 | ||
| spec_value | 알람 트리거 발생시 - 파일 전송 및 업로드(비디오): FTP/SFTP - 알림: e-mail - 녹화: SD/SDHC/SDXC or NAS - 알람 출력 - Handover: PTZ preset - MQTT: 발행 |
|
| spec_value2 | ||
| 오디오 입력 | ||
| spec_value | 선택가능(마이크/라인입력) | |
| spec_value2 | ||
| 오디오 출력 | ||
| spec_value | 라인 출력 | |
| spec_value2 | ||
| 칼라 팔레트 | ||
| spec_value | Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron, Custom | |
| spec_value2 | None | |
| 온도감지 | ||
| 온도 감지 범위 | ||
| spec_value | -20~+130°C(-4˚F~+266˚F) | |
| spec_value2 | None | |
| 온도 정확도 | ||
| spec_value | ±5°C(≤100°C), ±20%(>100°C) * 이 온도 정확도는 상온에서 최소 물체 거리(MoD)를 기준값으로 테스트한 결과를 기반으로 합니다. |
|
| spec_value2 | None | |
| 온도 감지 | ||
| spec_value | 6개의 8점 다각형 지원, 전체영역 온도정보 제공 | |
| spec_value2 | None | |
| 추가기능 | ||
| spec_value | 하이브리드 팔레트, 스팟 온도 체크 | |
| spec_value2 | None | |
| 네트워크 | ||
| 이더넷 | ||
| spec_value | Metal shielded RJ-45(10/100BASE-T), RJ-45(10/100BASE-T) | |
| spec_value2 | ||
| 비디오 압축 | ||
| spec_value | H.265/H.264: Main/Baseline/High, MJPEG | |
| spec_value2 | ||
| 오디오 압축 | ||
| spec_value | G.711 u-law /G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
|
| spec_value2 | ||
| 스마트 압축 | ||
| spec_value | WiseStreamⅡ | |
| spec_value2 | Manual(5ea area), WiseStreamⅡ | |
| 비트레이트 제어 | ||
| spec_value | H.264/H.265: CBR or VBR MJPEG: VBR |
|
| spec_value2 | ||
| 스트리밍 | ||
| spec_value | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(채널별 최대 6개 프로파일) |
|
| spec_value2 | ||
| 프로토콜 | ||
| spec_value | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP (TCP, UDP Unicast), MQTT | |
| spec_value2 | ||
| 응용 인터페이스 | ||
| spec_value | ONVIF Profile S/T/M SUNAPI(HTTP API) |
|
| spec_value2 | ||
| 보안 | ||
| OS / 펌웨어 보호 | ||
| spec_value | 펌웨어 암호화, 시큐어 부트, 펌웨어 전자서명 | |
| spec_value2 | ||
| 사용자 인증 | ||
| spec_value | Digest Authentication | |
| spec_value2 | ||
| 네트워크 인증 | ||
| spec_value | IEEE 802.1X(EAP-TLS, EAP-LEAP, EAP-PEAP, MSCHAPv2) | |
| spec_value2 | ||
| 암호통신 | ||
| spec_value | HTTPS, WSS(WebSocket Secure) | |
| spec_value2 | ||
| 접근제어 | ||
| spec_value | IP 기반 접근제어 | |
| spec_value2 | ||
| 데이터 보호 | ||
| spec_value | 인증정보 암호화, ZIP 압축 암호화 | |
| spec_value2 | ||
| 감사(audit) | ||
| spec_value | Access / System / Event 로그 기록관리 | |
| spec_value2 | ||
| Device ID | ||
| spec_value | 기기인증서(Hanwha Private Root CA) | |
| spec_value2 | ||
| Secure Storage | ||
| spec_value | HTPM(Hanwha Trusted Platform Module), SDcard 암호화 | |
| spec_value2 | ||
| 보안 인증 | ||
| spec_value | TPM with FIPS 140-2 level 2 | |
| spec_value2 | ||
| 일반 | ||
| 웹페이지 언어 | ||
| spec_value | 한국어 | |
| spec_value2 | ||
| Edge Storage | ||
| spec_value | Micro SD/SDHC/SDXC 1슬롯 256GB | |
| spec_value2 | ||
| 메모리 | ||
| spec_value | 4608MB RAM, 512MB Flash | |
| spec_value2 | ||
| 동작 환경 및 전원 | ||
| 동작 온도 / 습도 | ||
| spec_value | -10°C~+55°C(+14°F~+131°F) / Less than 95% RH | |
| spec_value2 | ||
| 보관 온도 / 습도 | ||
| spec_value | -30°C~+60°C(-22°F~+140°F) / Less than 95% RH | |
| spec_value2 | ||
| 전원 | ||
| spec_value | PoE+(IEEE802.3at, Class4), 12VDC | |
| spec_value2 | ||
| 소비 전력 | ||
| spec_value | PoE+: 최대 17.0W, 표준 12.5W 12VDC: 최대 14.5W, 표준 11.0W |
|
| spec_value2 | ||
| 외관 | ||
| 색상 / 재질 | ||
| spec_value | 화이트 / 알루미늄 | |
| spec_value2 | ||
| RAL 코드 | ||
| spec_value | RAL9003 | |
| spec_value2 | ||
| 제품 사이즈 / 무게 | ||
| spec_value | 135(W)x75(H)x188.5(D)mm, (5.31x2.95x7.42"), 1.7kg(3.77lb) | |
| spec_value2 | ||
| 천장형 마운트 (Assy) | ||
| spec_value | SBP-142CMW | |
| spec_value2 | ||
| 벽부형 마운트 | ||
| spec_value | SBP-142WMW | |
| spec_value2 | ||
| Certifications & Standards | ||
| EMC (전자파) | ||
| spec_value | EN 55032:2015/A11:2020 CLASS A EN 50130-4:2011/A1:2014 CLASS A EN 61000-3-2:2014 CLASS A EN 61000-3-3:2013 CLASS A 47 CFR Part 15, Subpart B ANSI C63.4 2014 CLASS A IC Regulation ICES 003 : 2016 ANSI C63.4 2014 CLASS A VCCI CISPR 32: 2016 CLASS A |
|
| spec_value2 | ||
| 안전 | ||
| spec_value | UL/CSA 62368-1 KC 62368-1 |
|
| spec_value2 | ||
| 환경 | ||
| spec_value | IEC/EN 63000 | |
| spec_value2 | ||
