주차 유도_카메라

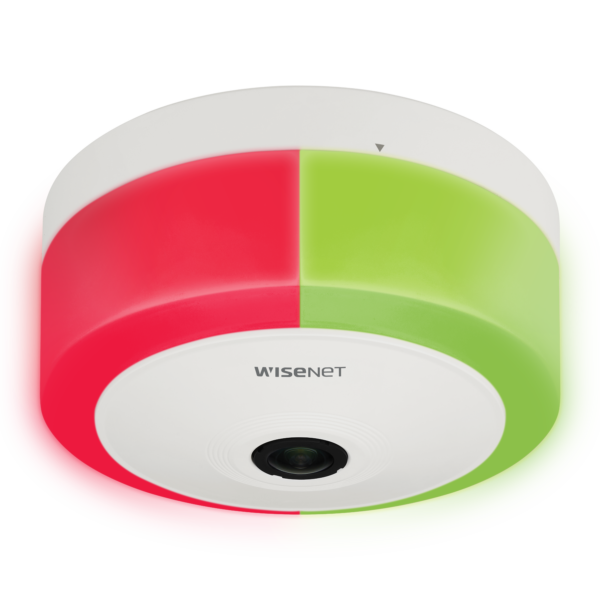

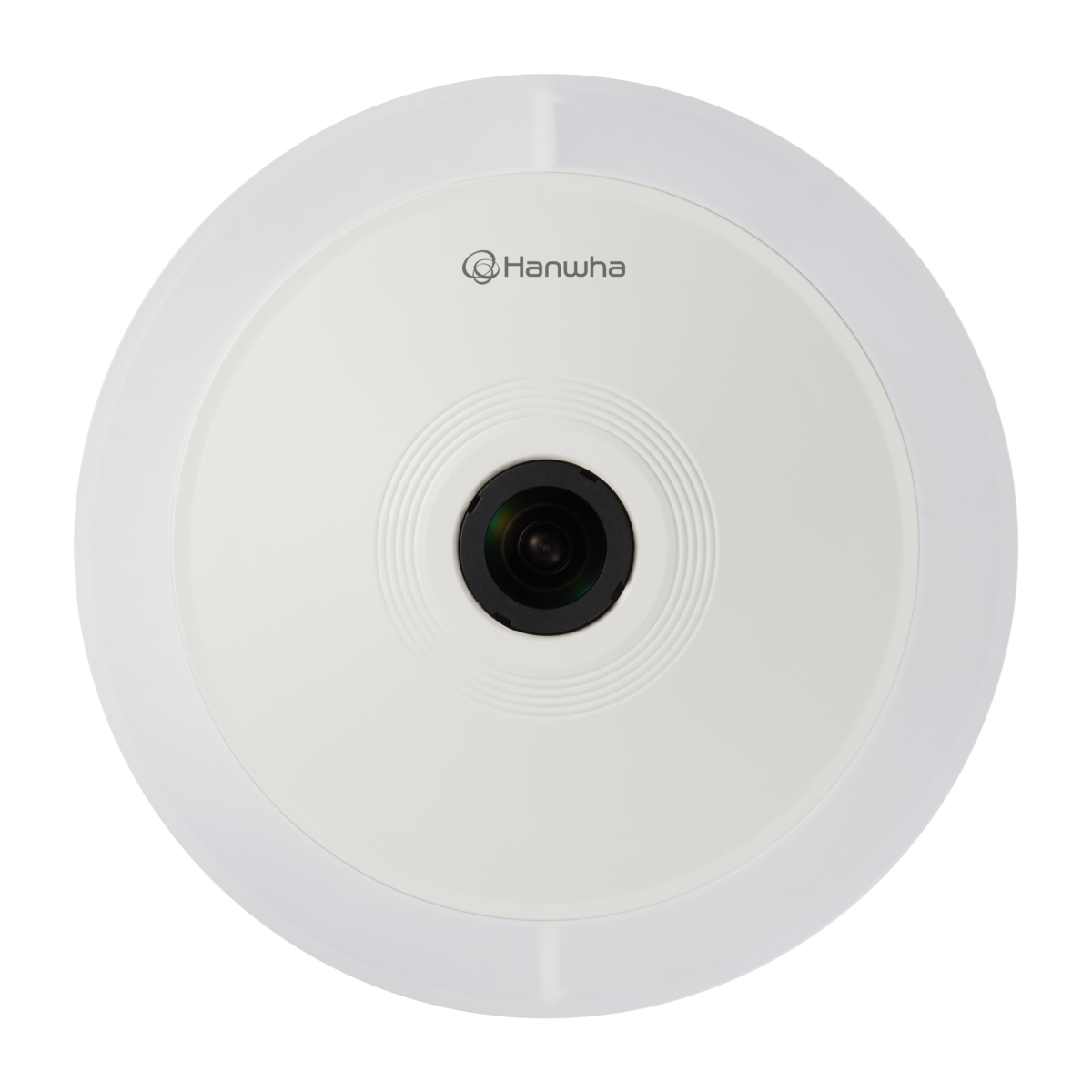

TNF-9010
12MP 센서 주차유도 Fisheye 카메라 (SSM 전용)
Key Features
• Wisenet7 탑재, 최대 30fps @ 3,008 x 3,008 해상도
• 화각(H): 187° / 1.08mm 고정초점 렌즈
• 스테레오그래픽 타입 렌즈 채용, 영상 주변부 화질 강화
• 360° 모니터링, 온보드 영상 왜곡 보정
• AI 기반 주차 감지 분석, 최대 16대 주차 여부 판단
• 다양한 LED 컬러 옵션 및 통합/분할 모드 지원
• 중앙/사이드 레이스웨이 활용 설치 가능
• 디포커스/움직임 감지, 템퍼링(Tampering) 지원
• 비상벨 연동, 알람/오디오 입출력
• 화각(H): 187° / 1.08mm 고정초점 렌즈
• 스테레오그래픽 타입 렌즈 채용, 영상 주변부 화질 강화
• 360° 모니터링, 온보드 영상 왜곡 보정
• AI 기반 주차 감지 분석, 최대 16대 주차 여부 판단
• 다양한 LED 컬러 옵션 및 통합/분할 모드 지원
• 중앙/사이드 레이스웨이 활용 설치 가능
• 디포커스/움직임 감지, 템퍼링(Tampering) 지원
• 비상벨 연동, 알람/오디오 입출력
개요

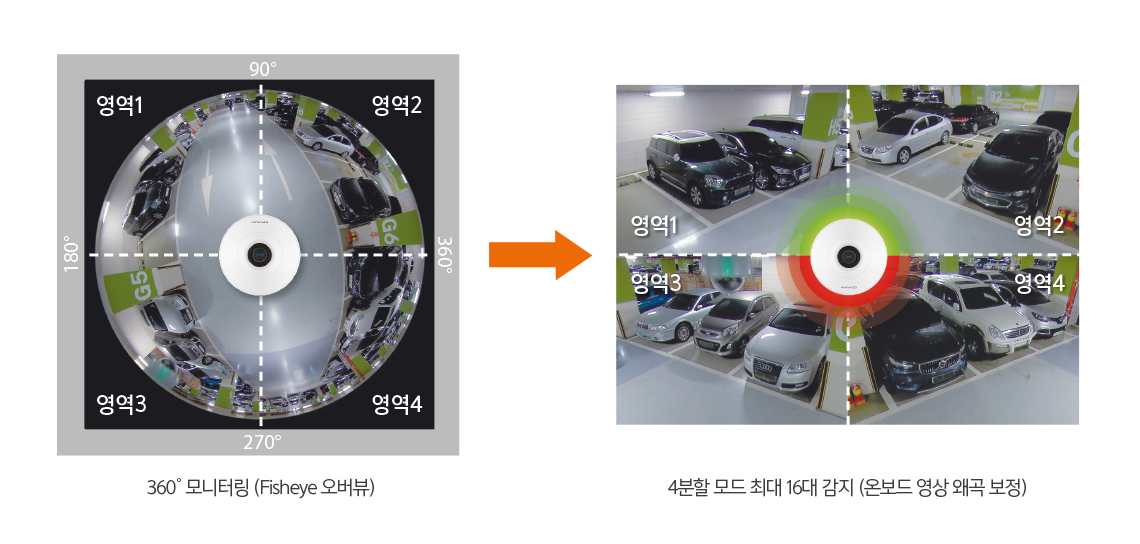

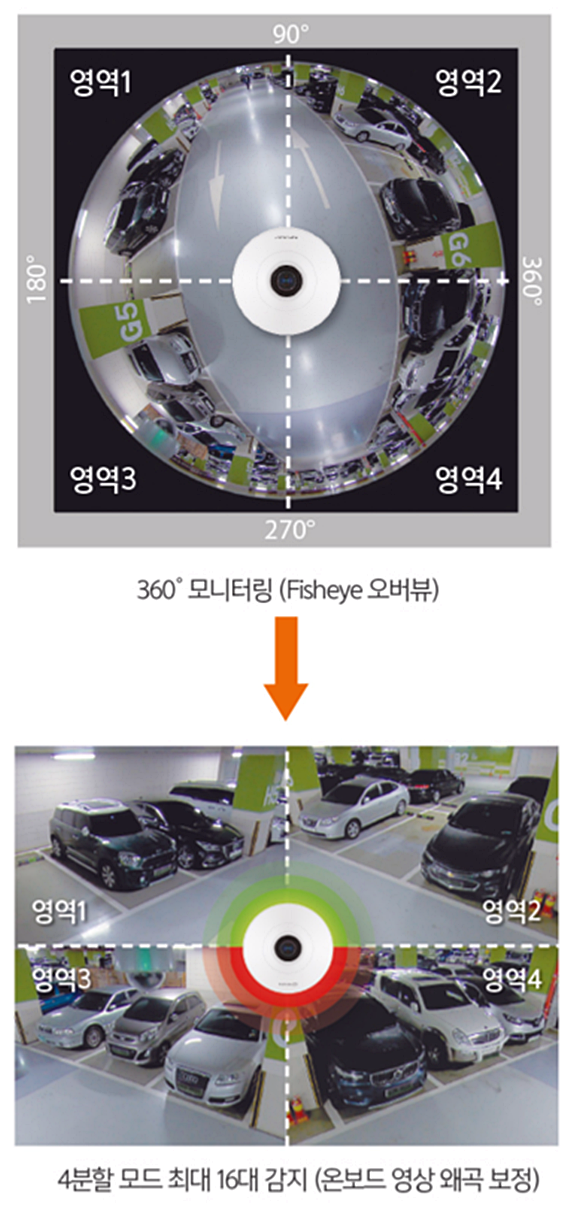

고해상도 360° 모니터링 및 AI 기반 주차 유도 기능
TNF-9010은 12MP 센서를 적용해 360° 영역, 고해상도 영상 모니터링이 가능합니다.
또한, AI 기반 주차 유도 기능으로 별도의 분석 서버 없이도 최대 16대까지(4분할 모드, 영역 별 최대 4대) 차량을 감지하고, 만차/공차 여부를 판단해 주차 가능 여부를 알려줍니다.
또한, AI 기반 주차 유도 기능으로 별도의 분석 서버 없이도 최대 16대까지(4분할 모드, 영역 별 최대 4대) 차량을 감지하고, 만차/공차 여부를 판단해 주차 가능 여부를 알려줍니다.

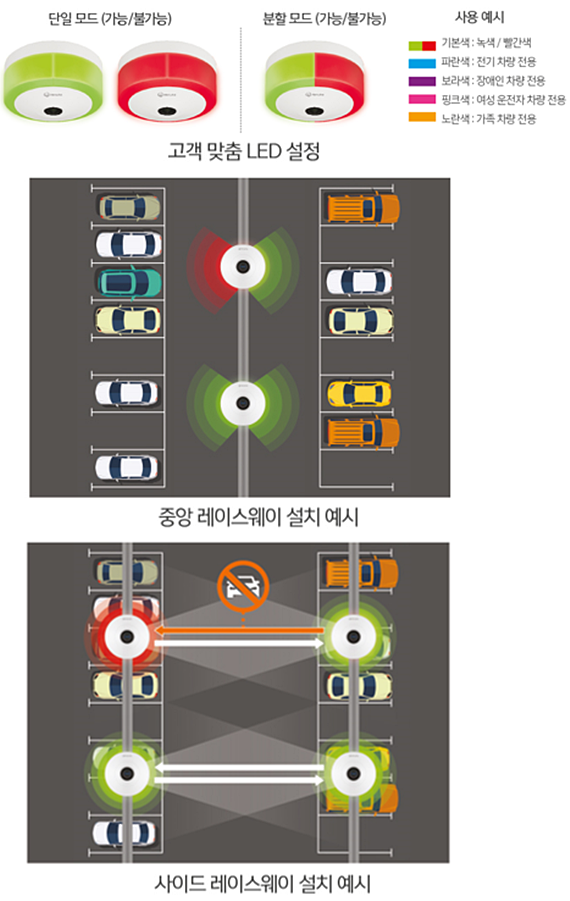

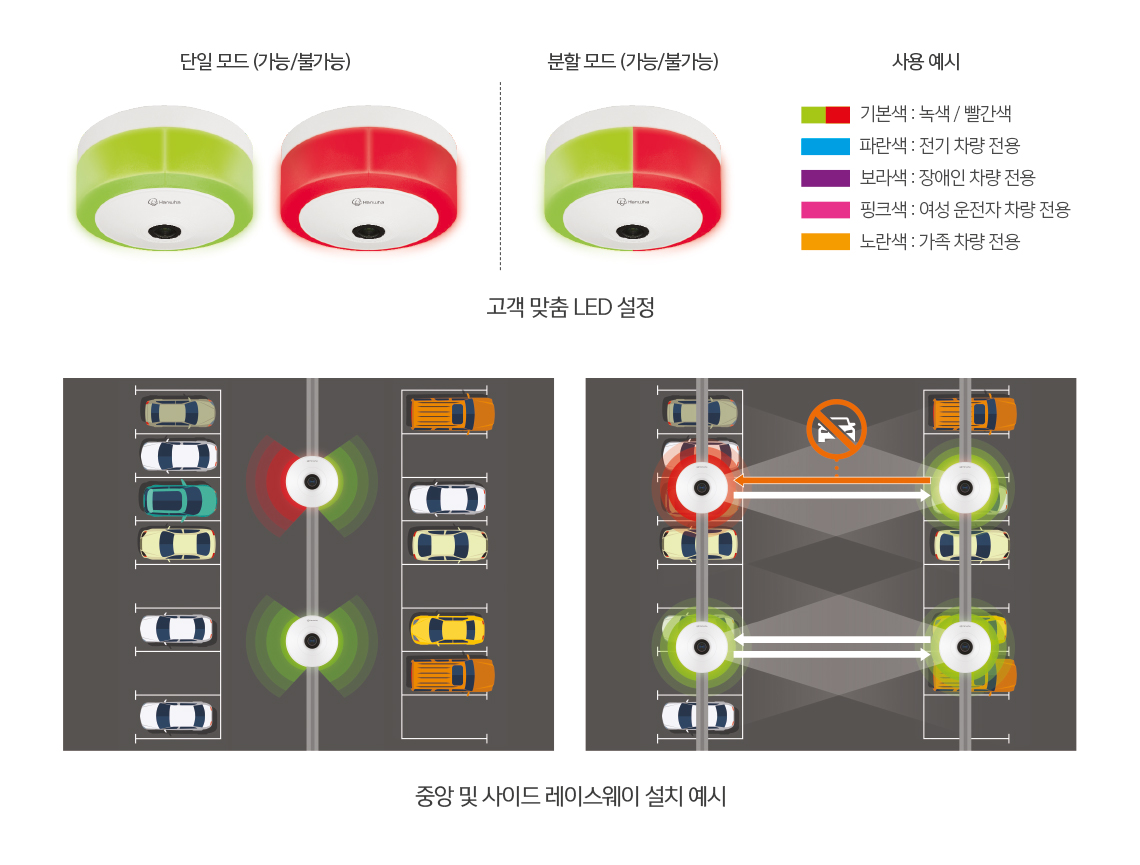

고객 맞춤 LED 설정 및 레이스웨이 설치
TNF-9010은 단일/분할 모드 및 7가지 컬러 모드 지원으로 사용 환경(전기차, 노약자, 장애인, 임산부, 여성전용, VIP 등)에 맞춰 고객 맞춤 LED 설정이 가능합니다. 또한, 주차장 내 상단 레이스웨이를 활용해 중앙 및 사이드에 손쉽게 설치가 가능합니다.
제품사양
| 영상 | |
|---|---|
| 해상도 | Original view(1:1): 3008x3008~480x480, Quad view: 3584x2688~640x480, Q1/Q2/Q3/Q4(4:3): 1792x1344~640x480 |
| 최대 프레임레이트 | H.265/H.264: 최대 30fps/25fps@3008x3008(60Hz/50Hz), MJPEG: 최대 30fps/25fps@1080x1080(60Hz/50Hz) |
| 최저조도 | 컬러: 0.39 Lux (F2.2, 1/30초) |
| 영상 출력 | CVBS : 1.0 Vp-p / 75Ω composite, 720x480(N), 720x576(P) 설치용 |
| 렌즈 | |
| 초점거리 | 1.08mm fixed focal |
| 최대 구경비 | F2.2 |
| 화각 | H: 187° / V: 187° / D: 187° |
| 최소 지근 거리 | 0.5m(1.64ft) |
| 팬 / 틸트 / 회전 | |
| 팬 / 틸트 / 회전 범위 | Rotate : +/- 180 |
| 카메라 기능 | |
| 카메라 타이틀 | 최대 85자 |
| Day & Night | 자동(Electrical) |
| 역광보정 | BLC, HLC, WDR, SSDR |
| Wide Dynamic Range | extremeWDR (120dB) |
| 노이즈 제거 | SSNRⅤ |
| 움직임감지 | 8개, 8점의 다각형 지원 |
| 프라이버시 기능 | 32개, 8점의 다각형 지원 - 색상: 검정/파랑/빨강/회색/흰색/초록 - 모자이크 |
| Gain Control | 낮음 / 중간 / 높음 |
| 화이트발란스 | ATW / Narrow ATW / AWC / 수동 / 실내 / 실외 |
| 전자셔터 | 최소 / 최대 / 플리커 방지 (1/5~1/12,000초) |
| 디지털 PTZ | 지원(프리셋, 그룹) |
| 영상 회전 | 상하반전, 좌우반전 |
| 지능형 분석 | - AI 엔진기반 주차탐지 (LED 색상: 녹색, 빨강, 파랑, 핑크, 노랑, 하늘, 보라) - 디포커스 감지, 움직임 감지, 템퍼링 |
| 알람 입출력 | 1/1 |
| 알람 트리거 | Analytics, Network disconnect, Alarm input |
| 알람 이벤트 | FTP와 E-Mail을 통해서 파일 전송 및 업로드 E-Mail을 통한 알림 알람 트리거 발생시 SD/SDHC/SDXC 또는 NAS에 녹화 외부 알람 출력 PTZ 프리셋 핸드오버 음원재생 LED 상태 |
| 오디오 입력 | 선택가능(마이크/라인입력) 지원전압: 2.5VDC(4mA), 입력 임피던스: 2K Ohm |
| 오디오 출력 | 라인 출력, 최대 출력: 1Vrms |
| 네트워크 | |
| 이더넷 | Metal shielded RJ-45(10/100BASE-T) |
| 비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG |
| 오디오 압축 | G.711 u-law /G.726 선택가능 G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
| 스마트 압축 | 수동(5개 영역), WiseStreamⅡ |
| 화질 제어 | H.264/H.265: 비트레이트 레벨 제어 MJPEG: 비트레이트 레벨 제어 |
| 비트레이트 제어 | H.264/H.265: CBR 또는 VBR MJPEG: VBR |
| 스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 10개 프로파일) |
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, SRTP (TCP, UDP Unicast) |
| 보안 | HTTPS(SSL) Login Authentication Digest Login Authentication IP Address Filtering User access log 802.1X Authentication(EAP-TLS, EAP-LEAP) Device Certificate(Hanwha Techwin Root CA, pre-installed) Secure by default certificate HTPM (Hanwha Trusted platform module) Secure OS/Boot/Storage, Verify firmware forgery |
| 응용 인터페이스 | ONVIF Profile S/T SUNAPI(HTTP API) Wisenet open platform(TBD) |
| 일반 | |
| 웹페이지 언어 | 한국어 |
| Edge Storage | Micro SD/SDHC/SDXC 1슬롯 512GB |
| 메모리 | 4096MB RAM, 512MB Flash |
| 동작 환경 및 전원 | |
| 동작 온도 / 습도 | -10°C ~ +50°C / 95% RH 이하 |
| 보관 온도 / 습도 | -50°C ~ +60°C / 95% RH 이하 |
| 전원 | PoE(IEEE802.3af, Class3), 12VDC |
| 소비 전력 | PoE: 최대 12.95W, 표준 10W 12VDC: 최대 10W, 표준 8.3W |
| 외관 | |
| 색상 / 재질 | 화이트 / 알루미늄 |
| RAL 코드 | RAL9003 |
| 제품 사이즈 / 무게 | Φ158x80.5mm, 1,280g |

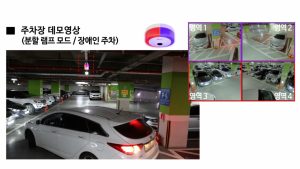

제품데모영상
