카메라 NEW

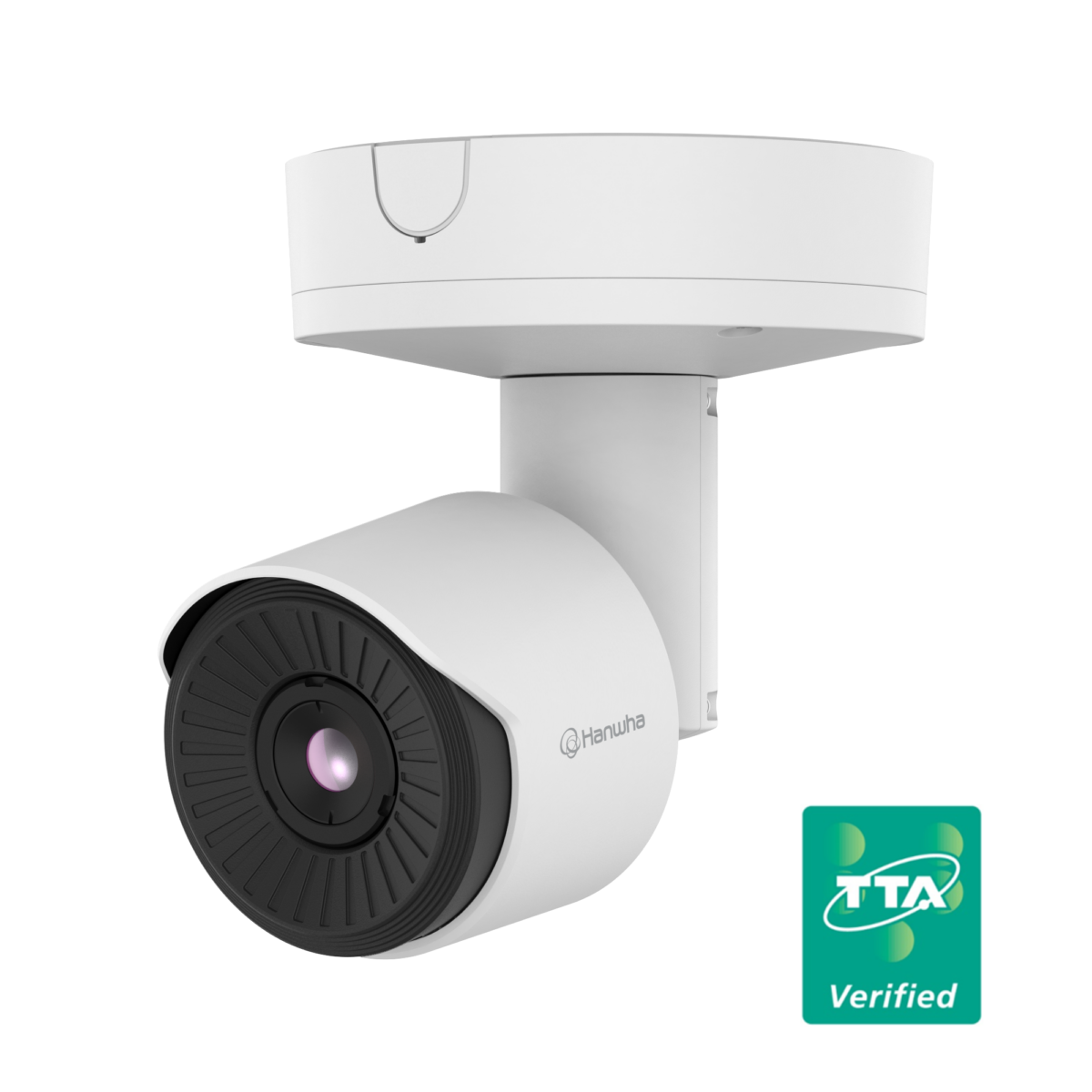

TNO-C3010TRAG

AI QVGA 열화상 카메라

Key Features
• 4.4mm 고정 초점 렌즈
• 화각 : (H) 90° / (V) 65.3° / (D) 118.6°
• 해상도 : 768*576, 384*288(original) (FoV 90°)
• BestShot 지원
• AI 엔진 기반 객체 분류(사람, 차량)
• AI 엔진 기반 분석 이벤트 (움직임, 객체, 가상선, 가상영역)
• 온도 감지 범위 -40°~ 550°C (-40°F ~ 1,022°F)
• 최대 프레임레이트 30fps (H.265/H.264/MJPEG)
• 1.7kg 가벼운 무게
영업팀 문의 DataSheet

["tta","tta-camera"]

  • 인증받은 자의 상호 : 한화비전㈜​
  • 인증번호 : TTA-IT-V-25-344​
  • 제조자/제조국가 : 한화비전㈜/대한민국, 베트남​
  • 인증년월일 : 2025.03.31.
     (유효기간:2025.3.31.부터 2028.3.30.까지)​
  • 인증 기준 : TCP-2012/R11 : 2024​
  • 인증 범위 : 공공기관용 IP카메라 보안 성능품질 Ver.1​
                      [보안 ☑    성능품질 ☐ ]
`25년 5월 출시 예정
정확성을 높이고 효율성을 향상시키는 열화상 카메라
AI 기반의 T 시리즈 온도 표시 형 열화상 카메라는 AI 기반 객체 감지 기능으로 안개나 연기와 같은 까다로운 조건에서도 사람과 차량을 정확하게 분류하여 사고를 예방할 수 있습니다.





넓은 온도 감지 범위
한화비전의 온도 표시 형 열화상 카메라는 온도 감지 범위가 -40°C ~ 550°C로 다양한 산업 분야에 적합합니다. 산업용 장비를 모니터링하여 노후화 또는 연결 고장으로 인한 온도 변화를 감지하여 문제를 즉시 해결함으로써 유지 보수 효율성을 높이고 가동 중단 시간을 줄일 수 있습니다.





제품사양

영상
촬상 소자 비냉각식 마이크로 볼로미터 (스펙트럼 범위: 8~14㎛)
해상도 768x576, 384x288(original)
최대 프레임레이트 H.265/H.264/MJPEG: Max. 30fps
NETD ＜30mK
픽셀 사이즈 17㎛
영상 출력 USB: Micro USB Type B, 768x576 for installation
렌즈
초점거리 4.4mm 고정 초점 렌즈
최대 구경비 F1.0
화각 H: 90° / V: 65.3° / D: 118.6°
(iFoV: 3.9 mRad )
최소 지근 거리 0.6m
포커스 제어 fixed
팬 / 틸트 / 회전
팬 / 틸트 / 회전 범위 0°~350° / 0°~90° / 0°~350°
카메라 기능
카메라 타이틀 최대 85자
움직임감지 8개, 8점의 다각형 지원
프라이버시 기능 6개, 직사각형 지원
- 색상: 검정회색/흰색
영상 회전 상하반전, 좌우반전, 복도뷰(90°/270°)
지능형 분석 분류 가능한 객체: 사람/차량
BestShot 지원
AI엔진 기반 분석 이벤트
- 움직임 감지, 객체 감지, 가상선*(지나감/방향), 가상영역*(배회/침입/들어감/나감)
분석 이벤트
- 디포커스 감지, 움직임 감지, 템퍼링, 안개 감지, 오디오 감지, 음원 분류, 충격 감지, 가상영역(나타남/사라짐)
비즈니스 인텔리전스 지원 (감지온도 정보)
시리얼 통신 RS-485
알람 입출력 구성 가능한 I/O 포트 2개
알람 트리거 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT 구독
알람 이벤트 알람 트리거 발생시
- 파일 전송 및 업로드(이미지): e-mail/FTP
- 알림: e-mail
- 녹화: SD/SDHC/SDXC or NAS
- 알람 출력
- Handover: PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송
- MQTT: 발행
오디오 입력 선택가능(마이크/라인입력)
오디오 출력 라인 출력
칼라 팔레트 Whitehot, Blackhot, Rainbow, Rainbow2, Sepia, Red, Iron, Custom, Hybrid palettes
온도감지
온도 감지 범위 -40°C~550°C(-40°F~1022°F)
온도 정확도 150°C 이하: up to ±2°C
150°C 이상: up to ±15%
* 상온 환경에서의 측정 값 (Auto mode)
온도 감지 전체 FoV 내, 10개 다각형 ROI 설정지원
추가기능 하이브리드 팔레트, 스팟 온도 체크
(ROI 온도 모니터링 정보 제공: 이상/ 이하/ 증가/ 감소)
네트워크
이더넷 Metal shielded RJ-45(10/100/1000BASE-T)
비디오 압축 H.265/H.264: Main/Baseline/High, MJPEG
오디오 압축 G.711 u-law / G.726 선택가능
G.726(ADPCM) 8KHz, G.711 8KHz
G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps
AAC-LC: 48Kbps at 16KHz
스마트 압축 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(AI엔진 기반)
비트레이트 제어 H.264/H.265: CBR 또는 VBR
MJPEG: VBR
스트리밍 유니캐스트(최대 20명) / 멀티캐스트
멀티 스트리밍(채널별 최대 10개 프로파일)
프로토콜 IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP (TCP, UDP Unicast), MQTT
응용 인터페이스 ONVIF Profile S/G/T/M
SUNAPI(HTTP API)
Wisenet open platform
보안
OS / 펌웨어 보호 시큐어 부트, 펌웨어 전자서명, 펌웨어 암호화
사용자 인증 Digest 인증 방식, 무차별 대입 공격 방지
네트워크 인증 802.1X 인증 방식(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2)
암호통신 HTTPS, SRTP, WSS(Websocket secure)
접근제어 IP 기반 접근제어
데이터 보호 인증정보 암호화, ZIP 압축 암호화
감사(audit) Access/System/Event 로그 기록관리
Device ID 기기인증서(Hanwha Private Root CA)
Secure Storage TPM(Trusted platform module), SDcard partition encrypt
보안 인증 TPM with FIPS 140-2 level 2
일반
웹페이지 언어 한국어
Edge Storage Micro SD/SDHC/SDXC 1slot 최대. 1TB
메모리 2GB RAM, 512MB Flash
동작 환경 및 전원
동작 온도 / 습도 -40°C~+60°C(-40°F~+140°F) / 0~95% RH(non-condensing)
보관 온도 / 습도 -50°C~+60°C(-58°F~+140°F) / Less than 95% RH
규격 인증 IP66, IK10, NEMA4X
전원 PoE(IEEE802.3af, Class3), 12VDC
소비 전력 PoE: Max 10.8W, typical 9W
12VDC: Max 9.4W, typical 7.7W
외관
색상 / 재질 화이트 / 알루미늄 + PC
RAL 코드 RAL9003
제품 사이즈 / 무게 ø93.8x233.5mm(ø3.69x/9.19"), 1700g(3.75 lb)
호환 컨두잇 홀 / 갱박스 Conduit hole : SBO-147BA(Sold seperately)
Gangbox : single, double, 4" octagon, 4" square
백박스 Include
천장형 마운트 (Assy) SBP-150CMI/300CMI, SBP-300CMW1/900CMW, SBP-300CMTW, SBP-300CMTS
벽부형 마운트 SBP-140WMW, SBP-300WMW/WMW1, SBP-390WMW2
※ SBP-140WMW can be also used for pole mount. (needs strap separately)
기둥형 마운트 SBD-140PMB/PMW, SBP-300PMW2
매립형 마운트 SHD-1400FPW, SHD-1400FW
난간형 마운트 SBP-300LMW, SBP-156LMW1
코너형 마운트 SBD-140KMB, SBP-300KMW1
틸트 마운트 SBV-140TMW
캐비닛 SBP-300NBW
컨두잇 어댑터 SBP-060BA
Certifications & Standards
EMC (전자파) TBD
안전 TBD
환경 TBD
DORI (EN62676-4 standard)
Detect (25PPM/ 8PPF) TBD
Observe (63PPM/ 19PPF) TBD
Recognize (125PPM/ 38PPF) TBD
Identify (250PPM/ 76PPF) TBD
