카메라

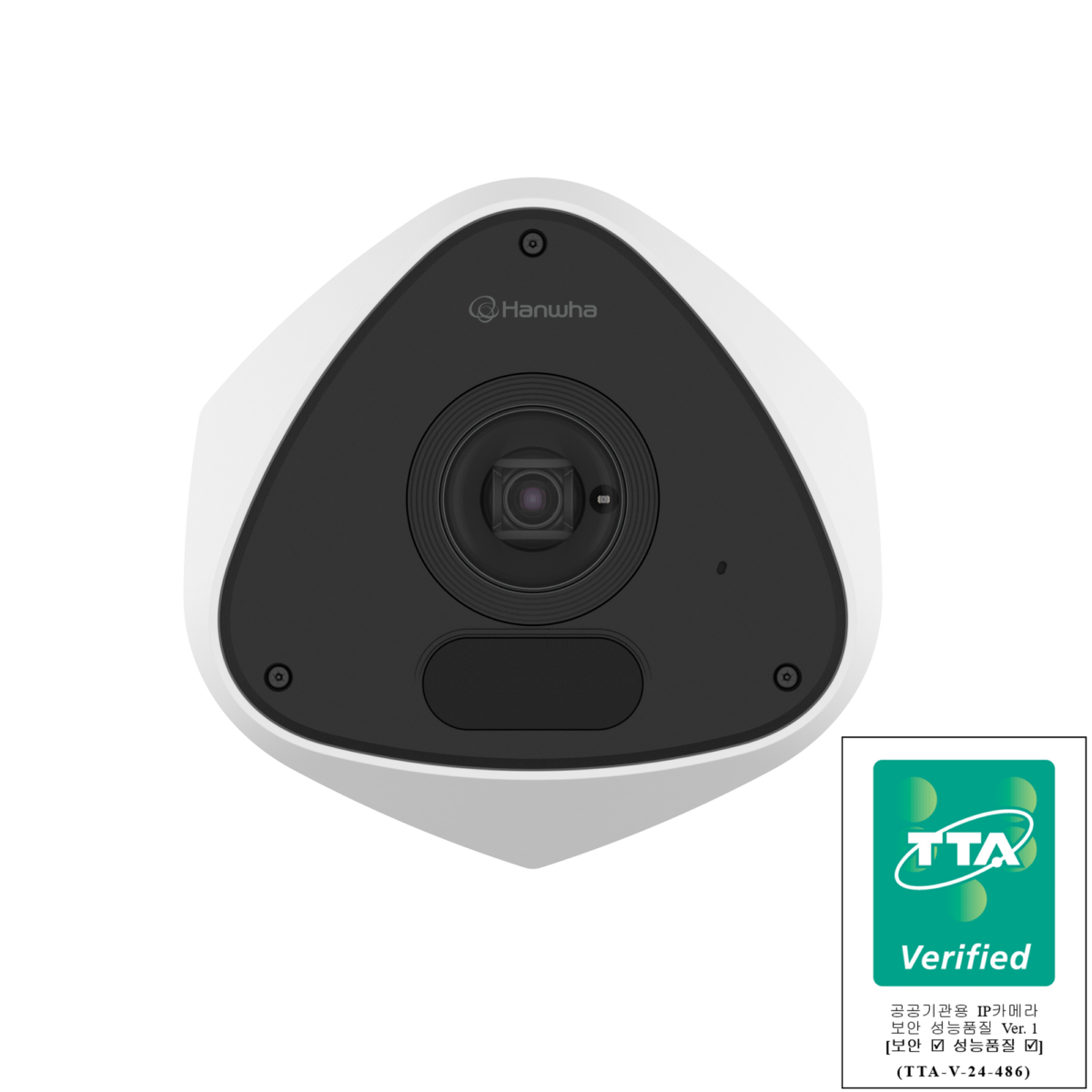

TNV-C7013RCG
AI 코너마운트 카메라
Key Features
• 1/1.8형 CMOS
• 화각(H) 128°/ 화각(V) 100°/ 2.39mm 고정초점렌즈
• 940nm IR 탑재, 최저조도 0Lux (IR LED on)
• IR 가시거리 15m(WiseIR), extremeWDR(120dB), WiseNRⅡ(AI엔진사용)
• 교정 및 병원 시설에 특화된 결박 방지 설계
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• AI 기반 분석 이벤트, 객체 감지, 가상 선(횡단/방향),
가상 영역(배회/침입/진입/출구)
• 의복 색상 감지(주황색/검정색/빨간색, @400lux)
• 오디오 입/출력, 알람 입/출력 지원
• MicroSD/SDHC/SDXC 메모리 슬롯(1개)
• IP66, IP6K9K, IK10+
• PoE(IEEE802.3af, Class3)
• 공공기관용 IP카메라 보안 성능품질 TTA Verified Ver.1 인증 획득
• 화각(H) 128°/ 화각(V) 100°/ 2.39mm 고정초점렌즈
• 940nm IR 탑재, 최저조도 0Lux (IR LED on)
• IR 가시거리 15m(WiseIR), extremeWDR(120dB), WiseNRⅡ(AI엔진사용)
• 교정 및 병원 시설에 특화된 결박 방지 설계
• AI 기반 객체 감지(사람, 얼굴, 차량, 번호판)
• AI 기반 분석 이벤트, 객체 감지, 가상 선(횡단/방향),
가상 영역(배회/침입/진입/출구)
• 의복 색상 감지(주황색/검정색/빨간색, @400lux)
• 오디오 입/출력, 알람 입/출력 지원
• MicroSD/SDHC/SDXC 메모리 슬롯(1개)
• IP66, IP6K9K, IK10+
• PoE(IEEE802.3af, Class3)
• 공공기관용 IP카메라 보안 성능품질 TTA Verified Ver.1 인증 획득
품질에 보안까지 더한
한화비전 TTA Verified 인증 라인업
공공기관용 IP 카메라 보안 성능 품질
TTA Verified Ver.1
- 공공기관용 IP 카메라 보안 성능 품질 – TTA Verified 인증 기준
- 영상 보안 시스템용 풀 HD급 IP 카메라 – TTA Verified 인증 기준
- 영상 보안 시스템 상호연동 IP 카메라 보안 성능 – TTA Verified 인증 기준
WiseStreamII, 최대 75% 데이터 저감
한화비전 영상 압축기술 WiseStreamII와 H.265 결합 시, 최대 75%까지 영상 대역폭 저감 효과를 볼 수 있습니다.
영상의 퀄리티는 유지하면서 효율적으로 영상을 압축하여 저장용량은 낮추고 전송 효율은 높였습니다.
어두운 환경에서도 선명한 컬러 영상 구현
설치 환경이나 낮밤에 관계없이 선명한 영상을 제공해 저조도 상황에서도 최적의 성능을 발휘합니다.
제품사양
영상 | |
---|---|
촬상 소자 | 1/1.8" CMOS |
해상도 | 2048x1536, 1920x1080, 1600x1200, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240. |
최대 프레임레이트 | H.265/H.264: 최대 30fps/25fps(60Hz/50Hz) MJPEG: 최대 30fps(@3MP Max. 5fps) |
최저조도 | 컬러: 0.04Lux(F2.0, 1/30초, 30IRE) 흑백: 0Lux(IR LED on) |
렌즈 | |
초점거리 | 2.39mm fixed focal |
최대 구경비 | F2.0 |
화각 | H: 128°, V: 100° |
최소 지근 거리 | 0.5m |
포커스 제어 | Fixed |
카메라 기능 | |
카메라 타이틀 | 최대 85자 |
Day & Night | 자동(ICR) |
역광보정 | BLC, HLC, WDR, SSDR |
Wide Dynamic Range | extremeWDR (120dB) |
노이즈 제거 | WiseNRⅡ(AI엔진 기반), SSNRⅤ |
영상 흔들림 보정 | 지원 |
안개제거 | 지원 |
움직임감지 | 8개, 8점의 다각형 지원 |
프라이버시 기능 | 32개, 사각형 지원 - 색상: 검정/파랑/빨강/회색/흰색/초록 - 컬러/모자이크 |
Gain Control | 지원 |
화이트발란스 | ATW / Narrow ATW / AWC / 수동 / 실내 / 실외 |
전자셔터 | 최소 / 최대 / 플리커 방지 (2~1/12,000초) 사용자 선호 셔터 제어(AI엔진 기반) |
디지털 PTZ | 지원 |
영상 회전 | 상하반전, 좌우반전, 복도뷰(90°/270°) |
지능형 분석 | - AI엔진 기반 분석 이벤트 : 개체 감지(사람/얼굴/차량(승용차/버스/트럭/오토바이/자전거)/번호판), IVA (가상선/영역, 출입 감지, 배회, 방향 감지, 침입 감지) - 분석 이벤트 : 디포커스 감지, 움직임 감지, 템퍼링, 오디오 감지, 음원 분류, IVA (발생/소멸 감지, 옷 색상 감지(주황/검정/빨강 @400lux)) |
알람 입출력 | 구성 가능한 I/O 포트 2개 |
알람 트리거 | 지능형 분석, 네트워크 단절, 알람 입력, App 이벤트, 스케쥴, MQTT subscription |
알람 이벤트 | 알람 트리거 발생시 - e-mail/FTP 통한 파일 전송 및 업로드(이미지) - e-mail 통한 알림 - SD/SDHC/SDXC or NAS 녹화 - 알람 출력 - Handover(PTZ preset, HTTP/HTTPS/TCP 통한 메시지 전송) - 음원 재생 - MQTT: publication |
오디오 입력 | 선택가능(마이크/라인 입력), Built-in MIC 지원 전압: 2.5VDC(4mA), 입력 임피던스: 2K Ohm * Support Audio via optional SPM-4210 I/O box |
오디오 출력 | 라인 출력, 최대 출력: 1Vrms |
야간 가시 거리 | Wise IR 15m |
네트워크 | |
이더넷 | Metal shieled RJ-45(10/100BASE-T) |
비디오 압축 | H.265/H.264: Main/Baseline/High, MJPEG |
오디오 압축 | G.711 u-law /G.726 Selectable G.726(ADPCM) 8KHz, G.711 8KHz G.726: 16Kbps, 24Kbps, 32Kbps, 40Kbps AAC-LC: 48Kbps at 16KHz |
스마트 압축 | 수동(5개 영역), WiseStreamⅡ, WiseStreamⅢ(Based on AI engine) |
화질 제어 | H.264/H.265: 비트레이트 레벨 제어 MJPEG: 비트레이트 레벨 제어 |
비트레이트 제어 | H.264/H.265: CBR 또는 VBR MJPEG: VBR |
스트리밍 | 유니캐스트(최대 20명) / 멀티캐스트 멀티 스트리밍(최대 10개 프로파일, 3 virtual channel support) |
프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour, LLDP, CDP, SRTP(TCP, UDP Unicast), MQTT |
보안 | TPM 2.0(FIPS 140-2 level 2) HTTPS(SSL) Login Authentication Digest Login Authentication IP Address Filtering User access log 802.1X Authentication(EAP-TLS, EAP-LEAP, EAP-PEAP MSCHAPv2) Device Certificate(Hanwha Private Root CA) Secure OS/Boot/Storage, Verify firmware forgery IP카메라 보안 성능품질 TTA Verified 인증 |
응용 인터페이스 | ONVIF Profile S/G/T/M SUNAPI(HTTP API) Wisenet open platform |
일반 | |
웹페이지 언어 | 한국어 |
Edge Storage | Micro SD/SDHC/SDXC 1슬롯 1TB |
메모리 | 4096MB RAM, 512MB Flash |
동작 환경 및 전원 | |
동작 온도 / 습도 | -10°C ~ +55°C (14°F ~ +131°F) 0~95% RH(non-condensing) Humidity control /w AIR vent |
보관 온도 / 습도 | -50°C ~ +60°C(-58°F ~ +140°F) / 0~90% RH |
규격 인증 | IP66, IP6K9K, IK10+ |
전원 | PoE(IEEE802.3af, Class3) |
소비 전력 | PoE: Max 12.95W, typical 9.7W DC : Max 12.7W, typical 9.0W |
외관 | |
색상 / 재질 | 화이트 / 알루미늄 |
RAL 코드 | RAL9003 |
제품 사이즈 / 무게 | 198.3(W)x104.8(H)x198.6(D)mm(7.87"x4.13"x7.82"), 1,935g (4.27lb) |
스킨 커버 (돔) | SPG-VAN13W |
Certifications & Standards | |
EMC (전자파) | FCC 47 CFR 15 Subpart B Class A ICES-3(A)/NMB-3(A) CE/UKCA - EN 55032 Class A, EN 50130-4, EN 61000-3-2, EN 61000-3-3 VCCI CISPR 32 Class A RCM AS/NZS CISPR 32 Class A KS C 9832 Class A , KS C 9835 |
안전 | UL 62368-1, CAN/CSA C22.2 NO. 62368-1 IEC/EN 62471 |
환경 | IEC/EN 63000 IEC/EN 60529 IP66, ISO 20653 IP6K9K, IEC/EN 62262 IK10+ |
DORI (EN62676-4 standard) | |
Detect (25PPM/ 8PPF) | 35.1m |
Observe (63PPM/ 19PPF) | 14m |
Recognize (125PPM/ 38PPF) | 7.0m |
Identify (250PPM/ 76PPF) | 3.5m |
