개요
| 시스템 채널 구성 펜타브리드 DVR은 아래와 같이 채널 구성이 가능합니다. |
||||||
|---|---|---|---|---|---|---|
| 최대 연결가능 채널 수 | 네트워크 최대 연결가능 채널 수 | 아날로그 최대 연결가능 채널 수 | ||||
| HRX-1621/1620 | 18 | 8 | 16 | |||
| HRX-821/820 | 10 | 4 | 8 | |||
| HRX-421/420 | 6 | 2 | 4 | |||
| ※ 최대 연결가능 채널 수 안에서 자유롭게 아날로그/네트워크 채널 구성이 가능합니다. 예시1) HRX-1621 활용 시, 아날로그 카메라 10대 + 네트워크 카메라 8대 연결 가능 (전체 연결가능 채널수 18채널 ) 예시2) HRX-821 활용 시, 아날로그 카메라 8대 + 네트워크 카메라 2대 연결 가능 (전체 연결가능 채널수 10채널 ) |
||||||
제품사양
| 디스플레이 | ||
|---|---|---|
| 아날로그카메라 | ||
| 입력 | 16채널(1Vp-p 75ohm, BNC) | |
| 신호방식 | AHD(8MP, 5MP, 4MP, 1080p, 720p) HDTVI(8MP, 5MP, 4MP, 1080p, 720p) HDCVI(5MP, 4MP, 1080p, 720p) CVBS(NTSC/PAL) |
|
| 네트워크카메라 | ||
| 입력 | 최대 8채널 | |
| 해상도 | 8MP ~ CIF | |
| 프로토콜 | SUNAPI(Wisenet), ONVIF | |
| 라이브 | ||
| 모니터출력 | [듀얼 모니터 복제모드 지원] HDMI: 3840 x 2160, 1920x1080, 1280x720 (1920x1080, 듀얼 모니터 복제 모드시) VGA: 1920x1080, 1280x720 |
|
| 해상도 | [아날로그카메라(NTSC/PAL)] - 8MP(15/12fps), 5MP(20/12fps), 4MP(30/25fps), 2MP(30/25fps), 1MP(30/25fps), 960H(30/25fps), 720H(32/25fps) per CH [네트워크카메라] - Typ. 2MP(480fps) |
|
| 성능 | ||
| 녹화 | ||
| 압축방식 | H.265, H.264, MJPEG | |
| 녹화속도(아날로그) | [아날로그카메라(NTSC/PAL)] - 메인스트림: 채널당 8MP 8/8fps, 5M 12/12fps, 4M 15/12fps, 2M 30/25fps, 720p 30/25fps, SD 30/25fp per - 서브스트림: 채널당 640x360 30fps per CH(720P↑), SD 30fps |
|
| 대역폭 | 최대 70Mbps(51Mbps, 네트워크카메라 최대 연결시) | |
| 해상도 | 8MP ~ CIF | |
| 녹화모드 | 일반, 스케쥴(연속, 이벤트), 이벤트(프리, 포스트), 듀얼레코딩 | |
| 이벤트 종류 | 알람입력 [아날로그카메라] 비디오로스, 움직임감지, 탬퍼림 [네트워크카메라[ 카메라이벤트 (알람, 움직임감지, 영상분석), 디포커스 카메라 |
|
| 이벤트 동작 | 이메일, PTZ 프리셋 이동, 알람출력, 부저음, 모니터 출력 | |
| 검색/재생 | ||
| 재생대역폭 | 최대 32Mbps (18채널 동시재생) | |
| 사용자 | 로컬 1, 원격 3 | |
| 동시재생 | 최대 18채널(모니터) 4채널 (네트워크), 1Ch(웹) |
|
| 피시아이 디워핑 | 웹 / CMS | |
| Storage | ||
| 지원 하드용량 | 최대 6TB | |
| HDD Slot | SATA 2개(최대 12TB) | |
| 백업 | ||
| 파일포멧 | BU/Exe(GUI), AVI(웹뷰어) | |
| 기능 | 최대 16채널 동시재생, 날짜/시간/타이틀 표시 | |
| 기능 | ||
| PTZ | ||
| 제어 | GUI, 웹뷰어, 스마트뷰어, Wisenet 모바일 뷰어, 시스템 컨트롤러 | |
| 스마트폰 | ||
| 지원모델 | iOS, Android | |
| 프로토콜 | RTP, RTSP, HTTP, CGI(SUNAPI) | |
| 제어 | Live(16ch) : Multi-Profile Support Playback(4Ch Multi Playback, Max 2MP) Event push |
|
| 최대원격 사용자 | 검색 (3), 라이브 유니캐스트 (10) | |
| Redundancy | ||
| ARB | 지원 | |
| Easy configuration | P2P(QR 코드) | |
| Coaxial Control | CVBS(Pelco-C)/AHD/CVI/TVI | |

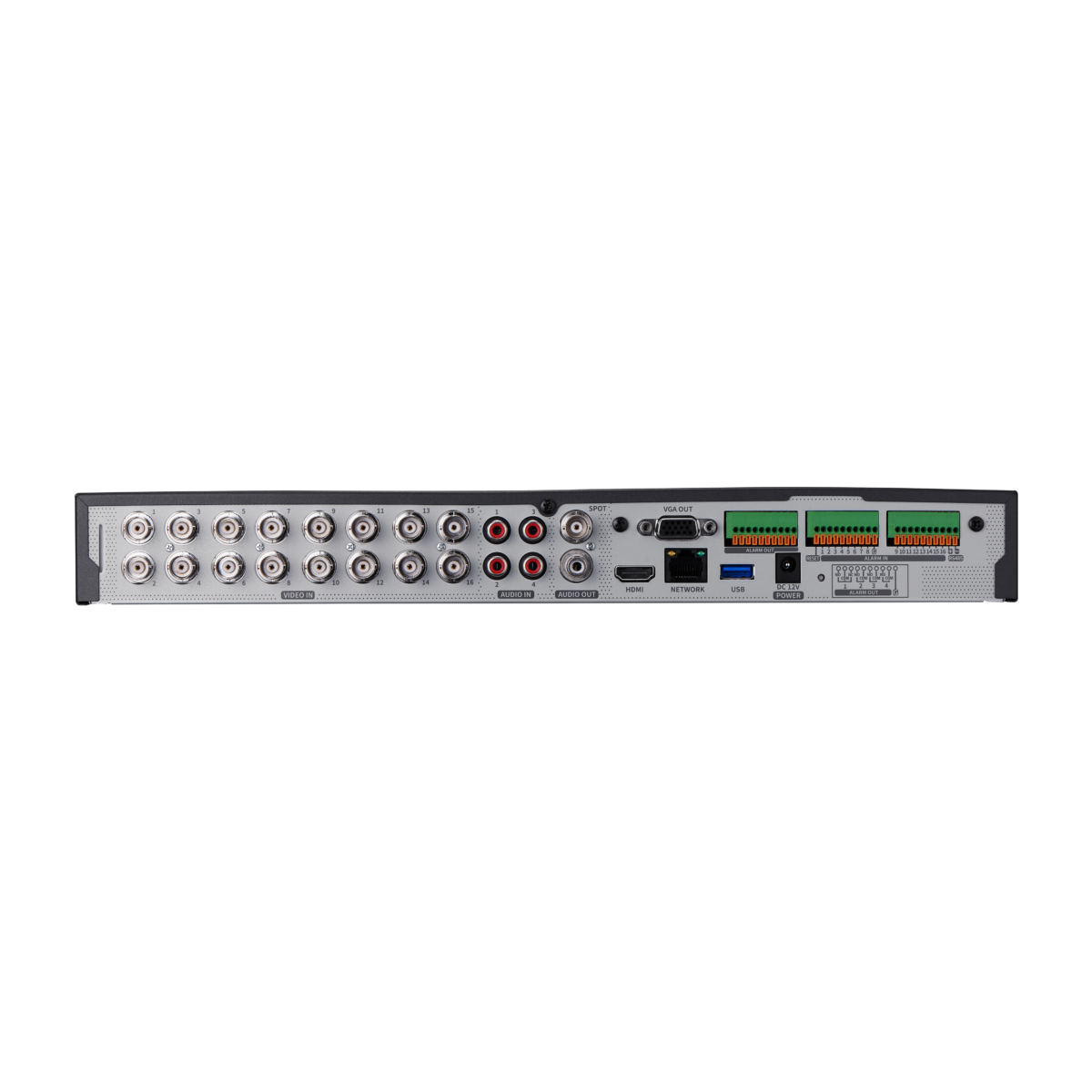

| 인터페이스 | ||
| HDMI | 1EA | |
| VGA | 1EA | |
| BNC | 16채널 In / 1채널 Out(Spot 출력) | |
| 오디오 | 출력 (1개, RCA, 라인) | |
| 이더넷 | RJ-45(10/100/1000BASE-T) | |
| 알람 | 입력 16개, 출력 4개\n - 릴레이 출력 1(NO/NC/COM)\n - 릴레이 출력 2~4(NO/COM) | |
| USB | 3개(전면 2, 후면 1) | |
| 시리얼(프로토콜) | RS-485 (Samsung-T/Pelco-D/Pelco-p) * PTZ 제어용 | |
| AC 전원입력부 | 1개 DC 입력잭 | |
| 시스템 | ||
| 로그 정보 | 최대 20,000 (시스템 로그, 이벤트 로그 각각) | |
| 시스템 제어 | 마우스, 리모콘, 웹뷰어, 시스템 컨트롤러(SPC-7000, SPC-6000, SPC-2000) | |
| 지원언어 | 한국어 | |
| 환경 | ||
| 동작온도 | 0°C to +40°C | |
| 동작습도 | 20% ~ 85% RH | |
| 규격인증 | KC | |
| 전원 | ||
| 입력전원 | DC12V 어댑터(100~250V AC ±10% , 50/60Hz, 5A) | |
| 소비전력 | 최대 41W (6T HDD 2개) | |
| 외관 | ||
| 색상 / 재질 | 검정 / 메탈 | |
| 외형치수 (WxHxD) | 370.0x 44.0 x 320 mm | |
| 무게 | 2.6Kg (4TB HDD 1개) | |
| 네트워크 | ||
| 프로토콜 | TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTSP, NTP, HTTP, DHCP (Server, Client), PPPoE, SMTP, ICMP, IGMP, ARP, DNS, DDNS, uPnP, HTTPS, SNMP, ONVIF (Profile-S), SUNAPI(Server, Client) | |
| DDNS | Wisenet DDNS | |
| 전송속도 | [아날로그카메라(NTSC/PAL)]\n- 메인스트림: 채널당 8MP 8/8fps, 5M 12/12fps, 4M 15/12fps, 2M 30/25fps, 720p 30/25fps, SD 30/25fp\n- 서브스트림: 채널당: 640x360 30fps per CH(720P↑), SD 30fps | |
| 전송대역폭 | 최대 30Mbps | |
| 오디오 | ||
| 입력/출력 | 4 채널 / 1 채널 | |
| 압축방식 | G.711 (네트워크 카메라 경우 G.711, 726) | |
| 양방향통신 | 지원 | |
| 최대 원격 사용자 | 검색(3), 라이브 유니캐스트(10), 라이브 멀티캐스트(20) | |
| 보안 | 사용자 접속 로그 기록, IP 주소 필터링, 802.1x 인증방식, 암호화(ID/PW, 녹화, 전송, 백업)\n기기인증서(Hanwha Techwin Root CA) | |
| 뷰어프로그램 | SSM, 웹뷰어, 스마트뷰어, Wisenet 모바일\nSDK/CGI(SUNAPI) 지원 | |
