DVR
단종

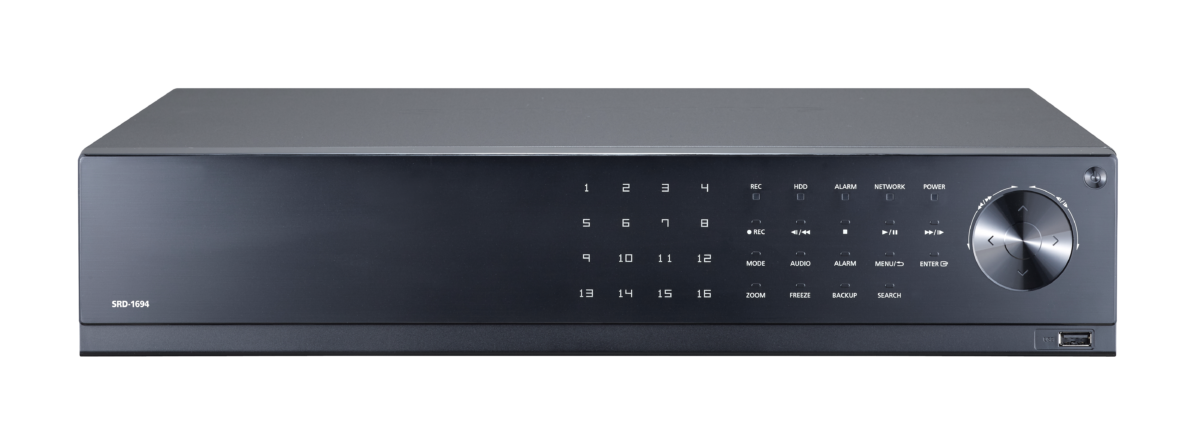

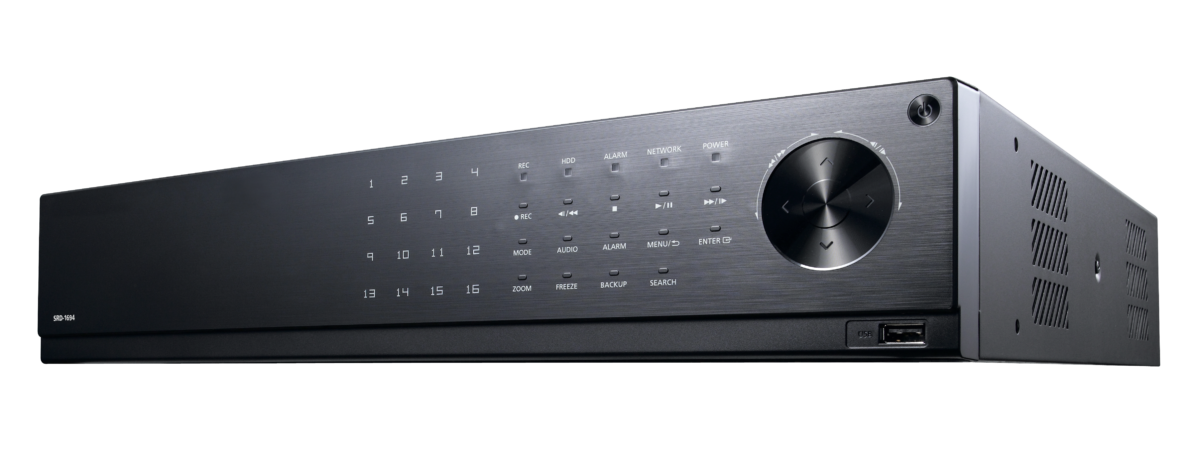

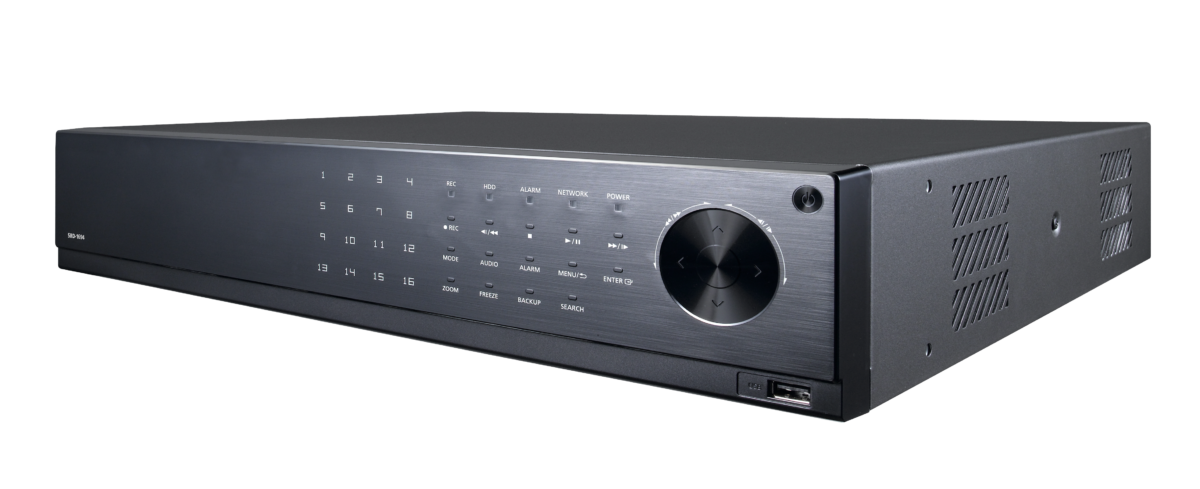

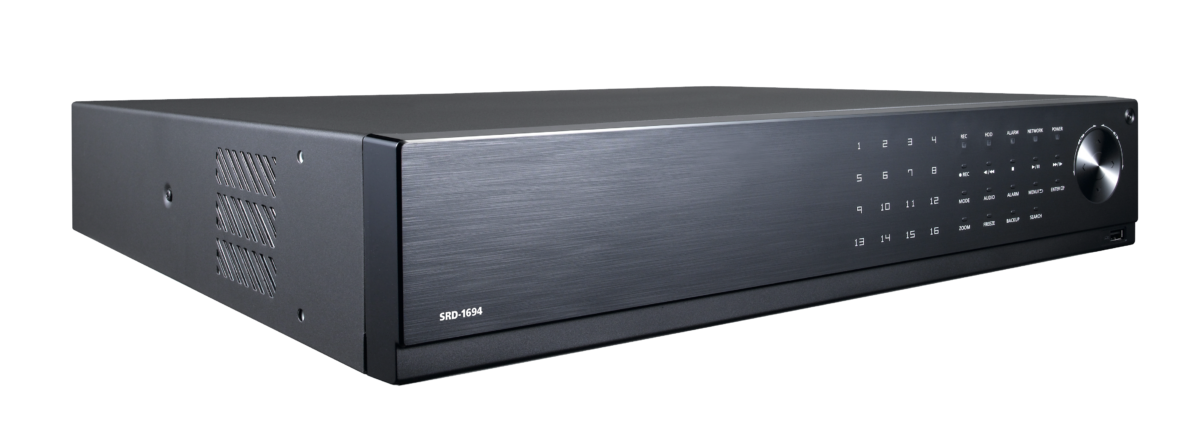

SRD-1694U
16채널 UTP 아날로그 DVR
Key Features
• 16채널 Full HD (1080p) UTP DVR
• Full HD 영상 (1920 x 1080) UTP 입력, 녹화
• 3TB HDD 기본 장착 (최대 8개 장착가능)
• HDMI / VGA 비디오 출력
• 일반 SD급 아날로그 카메라 호환 가능
• 스마트폰 실시간 모니터링 가능
• Full HD 영상 (1920 x 1080) UTP 입력, 녹화
• 3TB HDD 기본 장착 (최대 8개 장착가능)
• HDMI / VGA 비디오 출력
• 일반 SD급 아날로그 카메라 호환 가능
• 스마트폰 실시간 모니터링 가능
지원 하드용량에 대해서는 한화비전 HDD 호환 리스트를 참고하시길 바랍니다.
개요
제품사양
| 디스플레이 | ||
|---|---|---|
| 아날로그카메라 | ||
| 입력 | 16채널(1Vp-p 75ohm, BNC) 16channel UTP(유효 거리 700M) |
|
| 신호방식 | AHD(1080p, 720p) CVBS(NTSC/PAL) |
|
| 라이브 | ||
| 모니터출력 | HDMI: 1920x1080, 1280x720 VGA: 1920x1080, 1280x720 |
|
| 해상도 | 채널당 2MP, 1MP, 960H, 720H 30fps | |
| 성능 | ||
| 녹화 | ||
| 압축방식 | H.264 | |
| 녹화속도(아날로그) | 채널당 2M 30/25fps, 720p 30/25fps, SD 30/25fp | |
| 녹화모드 | 일반, 스케쥴(연속, 이벤트), 이벤트(프리, 포스트), Time lapse (1~30 fps(N), 1~25fps(P)) | |
| 이벤트 종류 | 비디오 로스, 모션(1~10단계), 알람, 템퍼링(Low, Medium, High) | |
| 이벤트 동작 | 이메일, 알람출력, 부저음 | |
| 검색/재생 | ||
| 사용자 | 로컬 1, 원격 3 | |
| 동시재생 | 최대 16채널(모니터) | |
| Storage | ||
| 지원 하드용량 | 최대 6TB | |
| HDD Slot | SATA 4개(최대 24TB) | |
| 백업 | ||
| 파일포멧 | BU (DVR player), SEC (Include player), AVI | |
| 기능 | 최대 16채널 동시재생, 날짜/시간/타이틀 표시 | |
| 기능 | ||
| PTZ | ||
| 제어 | GUI, 웹뷰어, 스마트뷰어, 시스템 컨트롤러 | |
| 스마트폰 | ||
| 지원모델 | iOS, Android | |
| 프로토콜 | RTP, RTSP, HTTP | |
| 제어 | Live(8ch) : Multi-Profile Support Playback(1Ch, 최대 2MP) |
|
| 최대원격 사용자 | 라이브 4, 재생 1채널 | |
| Coaxial Control | CVBS(Pelco-C)/AHD | |
| 인터페이스 | ||
| HDMI | 1EA | |
| VGA | 1EA | |
| BNC | 16채널 In / 1채널 Out(Spot 출력) | |
| e-SATA | 2개 | |
| 오디오 | 출력 (1개, RCA, 라인) | |
| 이더넷 | RJ-45(10/100/1000BASE-T) | |
| 알람 | 터미널 입력 단자 16개 (NO/NC) / 터미널 릴레이 출력 4개 (NC),\n정격 : 최대 DC18V 2A, 권장 DC12V 2A | |
| USB | 2개(전면 1, 후면 1) | |
| 시리얼(프로토콜) | RS-485 : Samsung-T/E, Pelco-D/P, Panasonic, Phillips, AD, DIAMOND,\nERNA, KALATEL, VCL TP, VICON, ELMO, GE\nNTSC : Pelco-C (Coaxitron), AHD : ACP (AHD Coax Protocol) | |
| AC 전원입력부 | 1개 AC | |
| 시스템 | ||
| 시스템 제어 | 마우스, 리모컨 | |
| 지원언어 | 한국어 | |
| 환경 | ||
| 동작온도 | 0°C to +40°C | |
| 동작습도 | 20% ~ 85% RH | |
| 규격인증 | KC | |
| 전원 | ||
| 입력전원 | 100~240 VAC±10%, 50/60 Hz | |
| 소비전력 | 최대 69W (HDD 1개 장착 포함) | |
| 외관 | ||
| 색상 / 재질 | 검정 / 메탈 | |
| 외형치수 (WxHxD) | 440 x 88 x 384.8 mm | |
| 무게 | 약 5.7Kg (4TB HDD 1개) | |
| 네트워크 | ||
| 프로토콜 | TCP/IP, DHCP, PPPoE, SMTP, NTP, HTTP, DDNS, RTP, RTSP, SNMP | |
| DDNS | Wisenet DDNS | |
| 전송속도 | 선택 1) 1M ~ 2M (480fps) 4CIF (480fps)\n선택 2) 4CIF / 2CIF / CIF (120/240/480fps) | |
| 전송대역폭 | 최대 64Mbps | |
| 오디오 | ||
| 입력/출력 | 16 채널 (기본 4채널, 옵션 : 오디오 확장 케이블)/ 1 채널 | |
| 압축방식 | G.711 | |
| 양방향통신 | 지원 | |
| 최대 원격 사용자 | 검색(3), 라이브 유니캐스트(10), 라이브 멀티캐스트(20) | |
| 보안 | 워트마크 | |
| 뷰어프로그램 | 스마트뷰어, 웹뷰어, SSM (CMS) | |
