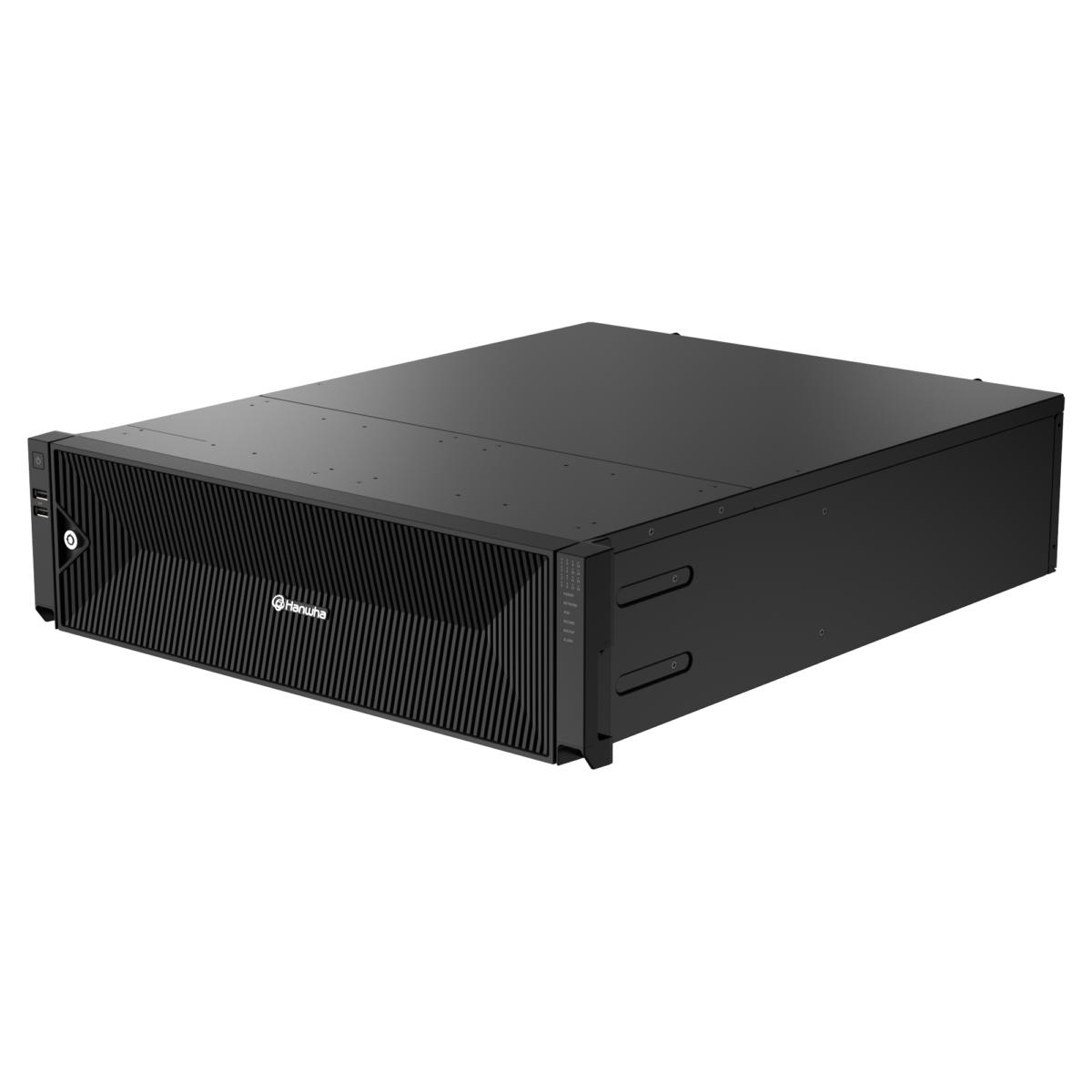

NVR
XRN-6420DB4-60
인텔 12세대 프로세서 64채널 NVR
Key Features
• 최대 8K (32MP) 고해상도 영상 녹화 및 재생 지원
• 60TB 대용량 HDD 제공(최대 16 SATA HDD 160TB 지원)
• H.265/H.264/MJPEG 코덱 지원
• 4K 해상도 출력 (HDMI)
• AI 기반 객체 검색 지원 (P AI, X Core 카메라 연동시)
• 녹화/재생 대역폭 확대 (분산 녹화/일반 녹화 : 최대 520 Mbps)
• 60TB 대용량 HDD 제공(최대 16 SATA HDD 160TB 지원)
• H.265/H.264/MJPEG 코덱 지원
• 4K 해상도 출력 (HDMI)
• AI 기반 객체 검색 지원 (P AI, X Core 카메라 연동시)
• 녹화/재생 대역폭 확대 (분산 녹화/일반 녹화 : 최대 520 Mbps)
지원 하드용량에 대해서는 HDD 호환 리스트를 참고하시길 바랍니다.
호환 리스트개요
NDAA 규정 준수 Intel®12세대 프로세서 & 강력한 사이버 보안을 제공하는 TPM 내장
글로벌 비전 솔루션 프로바이더 한화비전이 출시한 X 시리즈 NVR 라인업은 Intel® 12세대 프로세서를 탑재하여 NDAA 규정을 준수합니다. 또한, TPM을 내장하여 강력한 사이버 보안을 제공합니다.
카메라 설정 팔레트
X 시리즈 NVR은 오직 한화비전 NVR에서만 사용할 수 있는 기능인 카메라 설정 팔레트를 제공합니다. 이를 통해 사용자는 네트워크 대역폭, 공간 및 녹화 가능 일수를 확인할 수 있습니다. 또한, 사용 환경에 맞게 조명 시간, 녹화 일정 및 영상 프로필을 설정할 수 있어 설치 프로세스가 쉽고 편리합니다.
다이나믹 레이아웃 및 가상 채널
한화비전의 NVR은 사용자가 이미지 레이아웃 및 크기를 자유롭게 조정할 수 있는 “다이나믹 레이아웃” 기능을 지원합니다. 또한, “가상 채널” 기능을 통해 하나의 메인 채널을 모니터링, 녹화하는 동안 여러 개의 라이브 채널을 동시에 모니터링할 수 있습니다.
수동 이벤트 설정
사용자는 라이브 화면에서 이벤트 아이콘을 수동으로 생성할 수 있습니다. I/O 제어, 와이퍼 작동, 초점 조정 및 설정 변경과 같은 다양한 작업을 한 번의 클릭으로 실행할 수 있습니다.
제품사양
| 디스플레이 | ||
|---|---|---|
| 네트워크카메라 | ||
| 입력 | 최대 64채널 | |
| 해상도 | 32MP ~ CIF | |
| 프로토콜 | SUNAPI, ONVIF | |
| 디코딩 | ||
| 모니터출력 | [듀얼 모니터 출력] HDMI 1: 3840 x 2160 (30Hz) HDMI 2: 1920x1080 (60Hz) |
|
| 분할화면 | [로컬모니터] - 다이나믹 레이아웃, 가상채널 모니터링 - 복제모드 : 최대 64분할 - 확장 모드 : HDMI1 최대 36분할, HDMI2 최대 32분할 [Web] 1/ 2H/ 2V/ 3V/ 4/ 6/ 8/ 9 |
|
| 해상도 | 32M(15fps, H.265 Only), 12M(30fps, H.265 Only), 8.3M(4ch@30fps), 1080p(16ch@30fps), 720P(32ch@30fps), D1(64ch@30fps) | |
| 성능 | ||
| 운영체제 | Linux | |
| 녹화 | ||
| 압축방식 | H.265, H.264, MJPEG | |
| 대역폭 | 분산 녹화 : 최대 520 Mbps 일반 녹화 : 최대 300 Mbps {RAID mode} 일반 : 최대 520 Mbps Degrade/ Rebuild : 최대 520 Mbps |
|
| 해상도 | 32MP ~ CIF | |
| 녹화모드 | 일반, 듀얼 레코딩, 스케쥴(연속/이벤트), 이벤트(프리/포스트), 북마크 | |
| 이벤트 종류 | 알람입력, 비디오로스, 카메라이벤트(알람, 움직임감지, 영상분석, 디포커스,오디오), 다이나믹 이벤트, 사용자 이벤트 | |
| 이벤트 동작 | 이메일, PTZ 프리셋 이동, 알람출력, 부저음, 모니터 출력, 모바일 푸시, FTP, SUNAPI 명령, 시스템 종료 | |
| 검색/재생 | ||
| 재생대역폭 | 최대 200Mbps | |
| 사용자 | 로컬1 원격3 | |
| 동시재생 | 최대 112채널(로컬 64채널, 원격 사용자별 16채널) | |
| 피시아이 디워핑 | 지원(로컬 1채널), CMS | |
| 모드 | Date & Time(Calendar), Event Log list, Text Search, Smart Search | |
| 해상도 | CIF ~ 32MP (Up to H.264 9MP, H.265 32MP) | |
| 재생 제어 | Fast/Slow Forward / Backward, Move one step Up / Down | |
| Storage | ||
| 지원 하드용량 | 최대 10TB | |
| HDD Slot | SATA 16개(최대 160TB, Non-RAID 모드), Hot swap | |
| External | iSCSI storage | |
| RAID | RAID-5/6(Array Size : 8 HDDs x 2 Array) | |
| 백업 | ||
| 파일포멧 | Recorder/SEC/AVI/JPG(로컬), AVI/PNG(Network) | |
| 기능 | 최대 16채널 동시재생, 날짜/시간/타이틀 표시 | |
| 네트워크 | ||
| 프로토콜 | IPv4, IPv6, TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTSP, RTCP, NTP, HTTP, DHCP (Server, Client), SMTP, ICMP, IGMP, ARP, DNS, DDNS, uPnP, HTTPS, SNMP, ONVIF (Profile-S), SUNAPI(Server, Client) | |
| DDNS | Hanwha DDNS | |
| 전송대역폭 | 최대 520Mbps | |
| 오디오 | ||
| 입력/출력 | 64 채널(network) | |
| 압축방식 | G.711, G.726, AAC(16/48KHz) | |
| 양방향통신 | 지원 | |
| 최대 원격 사용자 | 검색(3), 라이브 유니캐스트(10), 라이브 멀티캐스트(20) | |
| 보안 | IP주소 필터링, 사용자 접속 로그, 802.1x 인증, TLS, 장비 인증서(Hanwha Techwin Root CA), 서명된 펌웨어, TPM 적용 | |
| 웹뷰어 | ||
| 지원 OS체제 | Windows10 이상, macOS 13.5.2 이상 | |
| 지원 브라우저 | Google Chrome, Microsoft Edge, Mac Safari | |
| 뷰어프로그램 | SSM, Webviewer, Wisenet Viewer, Wisenet mobile Support CGI(SUNAPI) for integration to 3'rd party VMS |
|
| 기능 | ||
| 카메라 설정 | ||
| Register | 자동, 수동 | |
| 설정항목 | IP 설정, 프로파일 추가/편집, Bitrate, 압축방식, GOP, 화질 설정, 카메라 움직임 설정(4, 8점 다각형) 카메라 영상 설정 (Simple focus, 밝기/명암, 플립/미러, IRIS, WDR, D&N, SSNR, Shutter, SSDR, DIS), 피쉬아이 디워핑 모드, 홀웨이뷰 설정 |
|
| PTZ | ||
| 제어 | GUI, 웹뷰어, SPC-2000/2001 | |
| Preset | 300 프리셋 | |
| 스마트폰 | ||
| 지원모델 | iOS, Android | |
| 프로토콜 | RTP, RTSP, HTTP, CGI(SUNAPI) | |
| 제어 | 라이브 16채널(멀티 프로파일 지원), 재생 4채널 | |
| 최대원격 사용자 | 검색(3), 라이브유니캐스트(10) | |
| Redundancy | ||
| Failover | N+1 | |
| ARB | 지원 | |
| Easy configuration | P2P(QR code) | |
| 인터페이스 | ||
| 전면 | ||
| 표시부 | HDD, Alarm, Power, Record, Backup, Network, RAID | |
| Storage | 지원 | |
| Reset | 전원 버튼 | |
| HDD Key Lock | 지원 | |
| HDMI | 2 개 ( 재생/설정 → HDMI1) HDMI1 : 3840x2160 30Hz HDMI2 : 1920x1080 60Hz |
|
| 오디오 | Out 1개(3.5mm Audio Jack) | |
| 이더넷 | RJ-45 3개 (LAN/WAN, 1Gbps) | |
| 알람 | In 8개, Out 4개 | |
| USB | 4개(전면 2 x USB 2.0, 후면 2 x USB 3.0) | |
| AC 전원입력부 | AC 2개 | |
| 시스템 | ||
| 로그 정보 | 최대 100,000 (System Log, Event Log each) | |
| 시스템 제어 | 마우스(무선 가능), 키보드(무선 가능), 웹, 컨트롤러(SPC-2000/2001) | |
| 지원언어 | 한국어 | |
| 환경 | ||
| 동작온도 | 0°C to +40°C(32℉ to 104℉) | |
| 동작습도 | 20% ~ 85% RH | |
| 전원 | ||
| 입력전원 | 100 ~ 240 VAC ±10%; 50/60 Hz, 2.7A (Dual SMPS) | |
| 소비전력 | 최대 265W (904.2 BTU with HDD 16개) | |
| 외관 | ||
| 색상 / 재질 | 검정 / 메탈 | |
| 외형치수 (WxHxD) | 440.0 x 132.0 x 571.1mm | |
| 무게 | 약 15.1Kg(33.3 lb, HDD 제외) | |
| 지능형 분석 | ||
| AI 검색 | ||
| 객체 분석 | Wisenet AI Camera 연동 지원 | |
